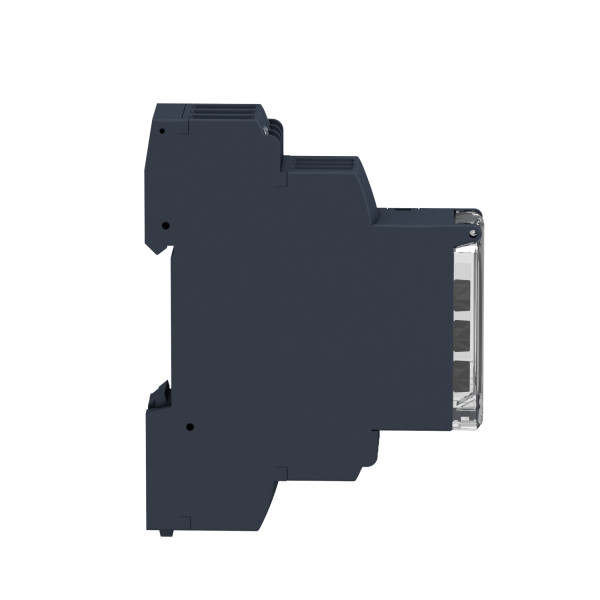

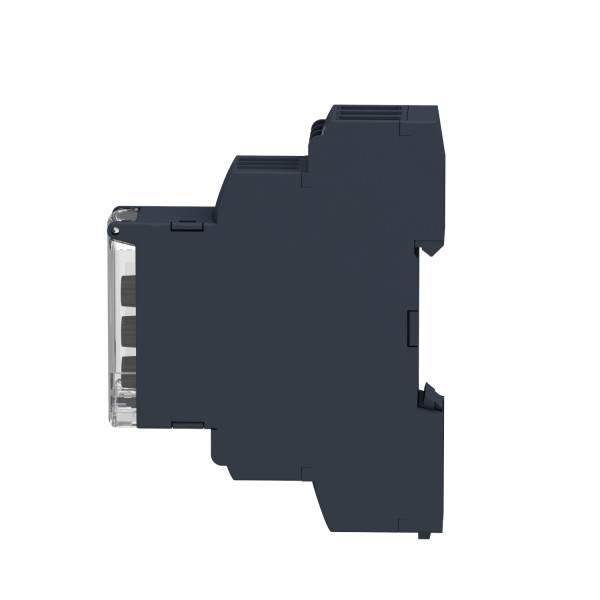

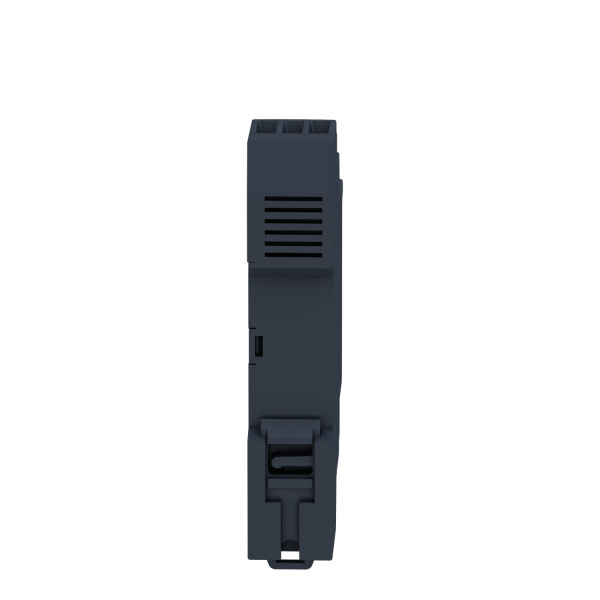

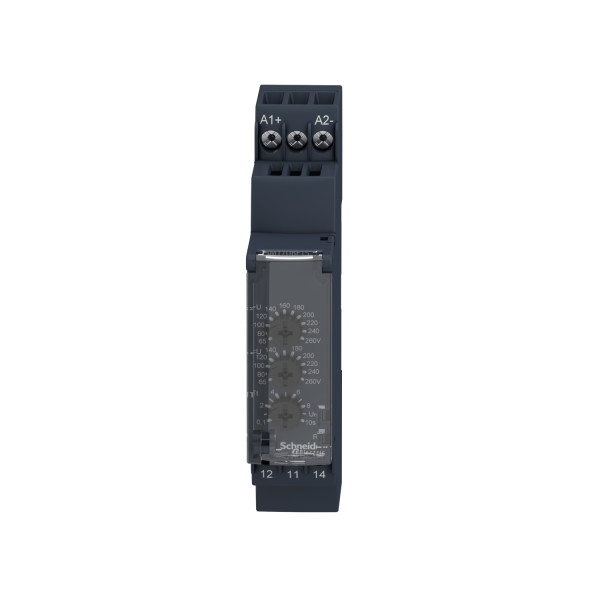

Photo(s) non contractuelle(s)
Zelio control sur et sous tension 65..260 V AC DC
131.47 € HT 157.76 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 315 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Zelio Control
- Type de produit ou de composant : Relais de contrôle et de mesure modulaires
- Type de relais : Relais de contrôle de la tension
- Application spécifique du produit : Pour alimentation CC et monophasée
- Nom du relais : RM17UBE
- Paramètres surveillés par le relais : Détection de surtension et de sous-tension / Auto-alimenté
- Temporisation : Réglable 0.1...10 s, 0 + 10 % lors du dépassement du seuil
- Capacité de commutation en va : 1250 VA
- Courant commuté minimum : 10 mA à 5 V CC
- Courant commuté maximum : 5 A AC/DC
- Puissance consommée en va : <= 3 VA AC
- Plage de mesure : 65...260 V tension AC/DC
- Catégorie d'emploi : AC-12 conformément à IEC 60947-5-1 / AC-13 conformément à IEC 60947-5-1 / AC-14 conformément à IEC 60947-5-1 / AC-15 conformément à IEC 60947-5-1 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1 / DC-14 conformément à IEC 60947-5-1
- Temps de reset : 1500 ms pour temporisation
- Tension de coupure maximale : 250 V c.a./c.c.
- [us] tension d'alimentation : 110...240 V AC/DC
- Limites de la tension d'alimentation : 50...270 V AC/DC
- Puissance consommée en w : <= 1 W DC
- Fréquence circuit de commande : 50...60 Hz +/- 10 %
- Contacts de sortie : 1 F/O
- Courant de sortie nominal : 5 A
- Cycle de mesure : <= 150 ms cycle de mesure en tant que valeur eff réelle
- Hystérésis : 3 % fixe de réglage du seuil
- Temporisation à la mise sous tension : <= 100 ms DC / <= 500 ms AC
- Précision de mesure : +/-10 % de la valeur pleine échelle
- Précision de répétition : +/-0,5% pour circuit de mesure et d'entrée / +/- 1 % pour temporisation
- Erreur de mesure : < 1 % sur la gamme entière avec variation de tension / 0,2 %/°C avec variation de température
- Polarité : Polarité non réversible sur alimentation CC
- Marquage : CE : 73/23/EEC / CE : CEM 89/336/EEC
- Catégorie de surtension : III conformément à IEC 60664-1
- Résistance d'isolement : > 500 M' à 500 V DC conformément à IEC 60255-5 / > 500 M' à 500 V DC conformément à IEC 60664-1
- [ui] tension assignée d'isolement : 250 V conformément à IEC 60664-1 / 400 V conformément à IEC 60664-1
- Fréquence d'alimentation : 50/60 Hz +/- 10 %
- Position de montage : Toutes positions sans facteur de déclassement
- Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 4 mm² - AWG 20...AWG 11, rigide câble sans embout / Bornes à vis 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, rigide câble sans embout / Bornes à vis 2 x 0,2 à 2 x 1,5 mm² - AWG 24...AWG 16, souple câble avec embout / Bornes à vis 1 x 0,2...2 x 2,5 mm² - AWG 24...AWG 12, souple câble avec embout
- Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
- Matière du boîtier : Plastique auto-extinguible
- Led d'état : 1 LED vert pour Indicateur d'alimentation / 1 LED jaune pour Etat du relais
- Support de montage : Rail DIN symétrique 35 mm conformément à EN/IEC 60715
- Durée de vie électrique : 100000 cycle
- Durée de vie mécanique : <= 30000000 cycle
- Vitesse de commande : <= 360 opérations/heure sous pleine charge
- Largeur : 17.5 mm
- Masse du produit : 0,08 kg
Ancien produit : Telemecanique RM17UBE15
Schneider Electric
SCHRM4UB35
relais de contrôle de réseau monophasé RM4U plage 160 à 220 V
Indisponible
Produit abandonné
Schneider Electric
SCHA9A26969
Déclencheur à Minimum de Tension 220 à 240 VCA Acti9 iMNx Schneider – Indépendant de la Tension d’Alimentation
En stock
2 produit(s) disponible(s)
36.58 € HT 43.90 € TTC
Schneider Electric
SCHA9E16065
Acti9, RTA, relais à retard temporisé sur ordre maintenu 1OF 24...240VCA 24VCC
Non géré en stock
A commander
133.36 € HT 160.03 € TTC
Caractéristiques techniques
| Largeur | 17,5 mm |
| Hauteur | 90 mm |
| Profondeur | 72 mm |
| Avec pinces amovibles | Non |
| Sous-tension monophasée possible | Oui |
| Sous-tension triphasée possible | Non |
| Surtension monophasée possible | Oui |
| Surtension triphasée possible | Non |
| Fenêtre monophasée possible | Non |
| Fenêtre triphasée possible | Non |
| Contient une fonction tension continue-sous-tension | Oui |
| Contient une fonction tension continue-surtension | Non |
| Contient une fonction tension continue-fenêtre | Non |
| Type de tension de la plage de mesure | Ac/dc |
| Finition du raccordement électrique | Raccordement à vis |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 65 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
| Plage de mesure de la tension 1 | 65 V |
| Plage de mesure de la tension 1 | 260 V |
| Plage de mesure de la tension 2 | 65 V |
| Plage de mesure de la tension 2 | 260 V |
| Délai de temporisation du déclenchement max. admissible | 0,5 s |
| Valeur de fonctionnement de la tension | 50 V |
| Valeur de fonctionnement de la tension | 260 V |
| Type de tension d'actionnement | Ac/dc |
| Nombre de contacts en tant qu'inverseurs | 1 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant que contacts à fermeture | 0 |
| Tension d'alimentation de courant nominal us cc | 240 V |
| Tension d'alimentation de courant nominal us cc | 240 V |
| Délai de retardement du déclenchement max. admissible | 10 s |
| Délai de retardement du déclenchement min. réglable | 0,1 s |
