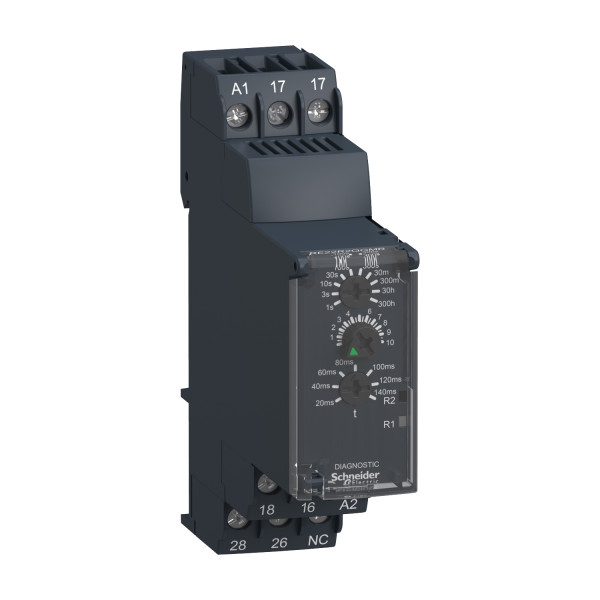

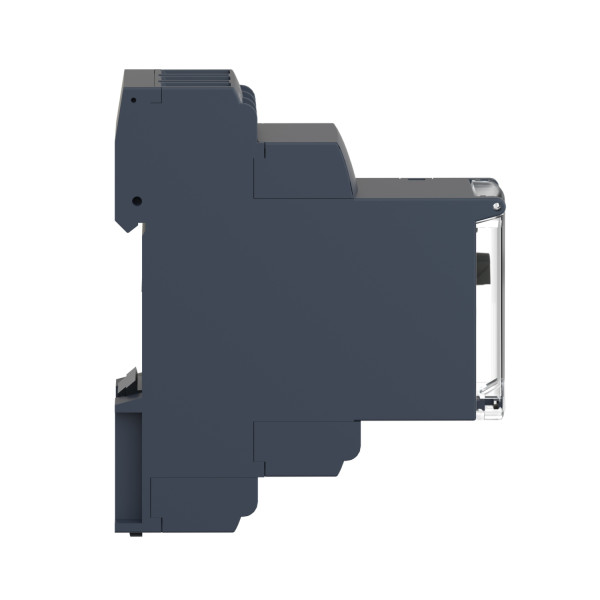

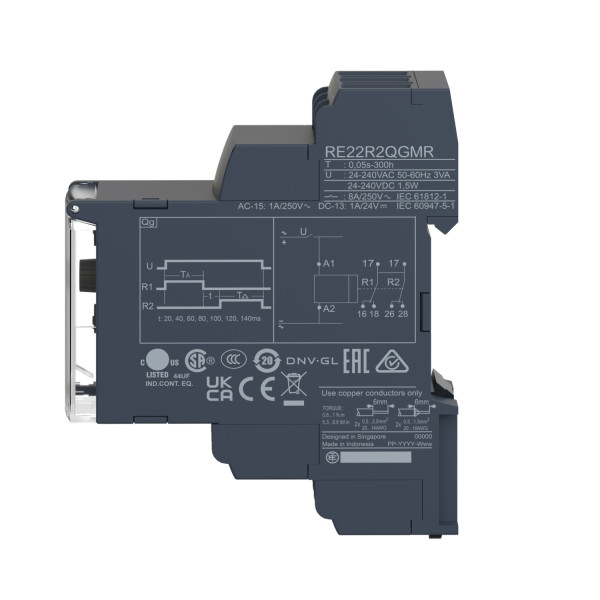

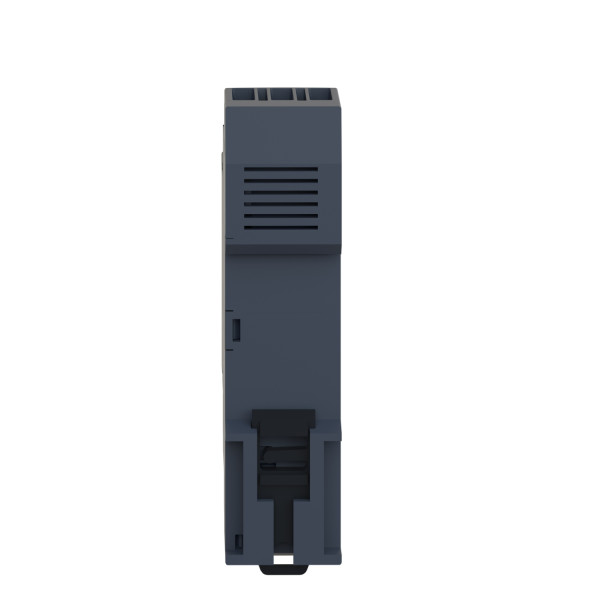

Zelio Time Re22 - Relais Tempo étoile-triangle - 2of - 24 à 240vca/cc - Type Qg
64.95 € HT 77.94 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 155 points de fidélité en achetant ce produit
Description
Désignation :- Zelio Time Re22 - Relais Tempo étoile-triangle - 2of - 24 à 240vca/cc - Type Qg
- Gamme de produits : Zelio Time
- Fonction produit : Relais de temporisation modulaire
- Type de sortie tor : Relais
- Nom abrégé de l'appareil : RE22
- Courant de sortie nominal : 8 A
- Description des contacts : 2 ''OF'' contact temporisé, sans cadmium
- Type de temporisation : Qg
- Domaine de réglage de la temporisation : 0.3...3 s, 1...10 s, 0.05...1 s, 3...30 s, 10...100 s, 30...300 s, 3...30 min, 30...300 min, 3...30 H, 30...300 H
- Type de commande : Bouton rotatif, Diagnostic button
- [us] tension d'alimentation : 24...240 V AC/DCà 50/60 Hz
- Tension d'entrée : <= 2.4 V
- Plage d'utilisation en tension : 0,85 à 1,1 Us
- Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
- Mode de raccordement : Bornes à vis : 1 x 0.5...1 x 3.3 mm², AWG 20...AWG 12 rigide câble sans embout, Bornes à vis : 2 x 0.5...2 x 2.5 mm², AWG 20...AWG 14 rigide câble sans embout, Bornes à vis : 1 x 0,2 à 1 x 2,5 mm², AWG 24...AWG 14 souple câble avec embout, Bornes à vis : 2 x 0,2 à 2 x 1,5 mm², AWG 24...AWG 16 souple câble avec embout
- Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
- Matière du boîtier : Auto-extinguible
- Précision de répétition : +/-0,5% conformément à IEC 61812-1
- Dérive en température : +/- 0,05 %/°C
- Dérive en tension : +/- 0,2 %/V
- Réglage exact du temps de retard : +/- 10 % pleine échelleà 25 °C conformément à IEC 61812-1
- Résistance d'isolement : 100 M?à 500 V DC conformément à IEC 60664-1
- Temps de reset : 120 ms (sur désexcitation)
- Immunité aux micro-coupures : <= 10 ms
- Puissance consommée en va : 3 VAà 240 V AC
- Puissance consommée en w : 1.5 Wà 240 V DC
- Capacité de commutation en va : 2000 VA
- Courant commuté minimum : 10 mA 5 V DC
- Courant commuté maximum : 8 A
- Tension de coupure maximale : 250 V AC
- Durée de vie électrique : 100000 cycle pour 8 Aà 250 V AC-1, 100000 cycle pour 2 Aà 24 V DC-1
- Durée de vie mécanique : 10000000 cycle
- [uimp] tension assignée de tenue aux chocs : 5 kV pour 1.2...50 µs conformément à IEC 60664-1
- Retard réponse : < 100 ms
- Distance de fuite : 4 kV/3 conformément à IEC 60664-1
- Catégorie de surtension : III conformément à IEC 60664-1
- Position de montage : Toutes positions
- Support de montage : Rail DIN 35 mm conformément à EN/IEC 60715
- Led d'état : Vert rétro-éclairage à DEL (fixe) pour dial pointer indication, Jaune LED (fixe) pour output relay energised, Jaune LED (fast flashing) pour timing in progress and output relay de-energised, Jaune LED (slow flashing) pour timing in progress and output relay energised
- Largeur : 22.5 mm
- Poids : 0.105 kg
Caractéristiques techniques
| Courant nominal | 8,0 A |
| Largeur | 22,5 mm |
| Hauteur | 90,0 mm |
| Profondeur | 73,0 mm |
| Adapté à un montage frontal | Non |
| Avec socle d'enfichage | Non |
| Commande à distance possible | Non |
| Uniquement adapté pour commande à distance | Non |
| Fonction clignotement avec pause, temps fixe | Non |
| Fonction clignotement avec impulsion, temps fixe | Non |
| Fonction cadencée avec pause, variable | Non |
| Fonction cadencée avec impulsion, variable | Non |
| Avec sortie de semiconducteur | Non |
| Fonction retardée à l'enclenchement | Non |
| Fonction glissant à l'enclenchement | Non |
| Fonction étoile/triangle | Oui |
| Plage temporelle | 1080000,0 min |
| Fonction retardement du déclenchement | Non |
| Fonction à contact fugitif | Non |
| Fonction formation d'impulsion | Non |
| Finition du raccordement électrique | Raccordement à vis |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us cc | 240,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Nombre de sorties, retardées, contact à ouverture | 2,0 |
| Nombre de sorties, retardées, contact à fermeture | 2,0 |
| Nombre de sorties, retardées, contact inverseur | 2,0 |
| Enfichable sur un contacteur | Non |
| Sorties, commutable, retardées/non retardées | Non |
| Adapté à un montage de profilés chapeaux | Oui |
| Type de tension d'actionnement | Ac/dc |
| Nombre de sorties, non retardées, contact à ouverture | 0,0 |
| Nombre de sorties, non retardées, contact à fermeture | 0,0 |
| Nombre de sorties, non retardées, contact inverseur | 0,0 |
