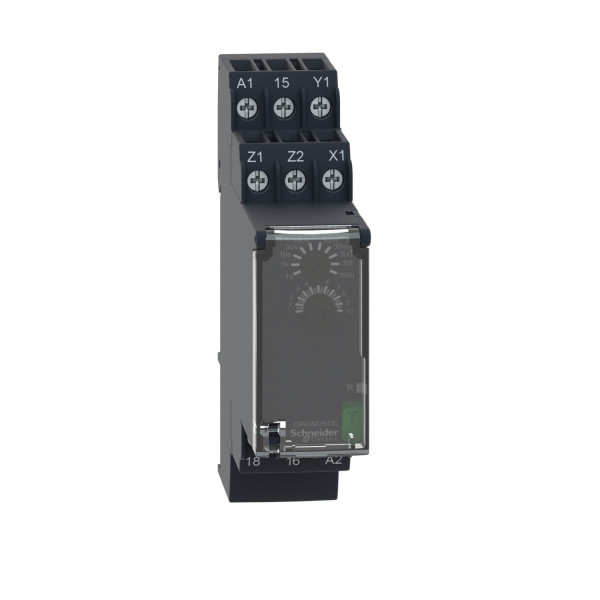

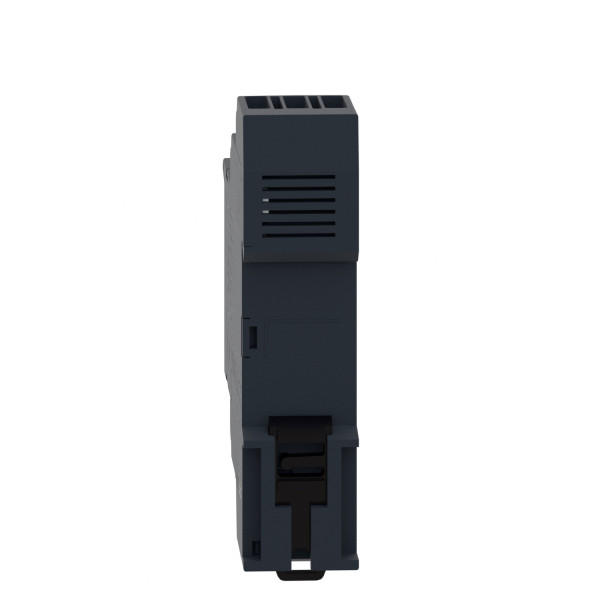

Zelio Time Re22 - Relais Tempo Travail Et Repos - Cde Ext - 1of - 24-240vca/cc
Zelio Time Re22 - Relais Tempo Travail Et Repos - Cde Ext - 1of - 24-240vca/cc
Zelio Time Re22 - Relais Tempo Travail Et Repos - Cde Ext - 1of - 24-240vca/cc
Zelio Time Re22 - Relais Tempo Travail Et Repos - Cde Ext - 1of - 24-240vca/cc
Zelio Time Re22 - Relais Tempo Travail Et Repos - Cde Ext - 1of - 24-240vca/cc

Photo(s) non contractuelle(s)

Zelio Time Re22 - Relais Tempo Travail Et Repos - Cde Ext - 1of - 24-240vca/cc

99.75 € HT 119.70 € TTC

Marque Schneider Electric

Référence RE22R1ACMR

EAN 3606480792403

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Désignation :
  • Zelio Time Re22 - Relais Tempo Travail Et Repos - Cde Ext - 1of - 24-240vca/cc
Caractéristiques principales :
  • Gamme de produits : Zelio Time
  • Fonction produit : Relais de temporisation modulaire
  • Type de sortie tor : Relais
  • Nom abrégé de l'appareil : RE22
  • Courant de sortie nominal : 8 A
Caractéristiques complémentaires :
  • Description des contacts : 1 F/O contact temporisé, sans cadmium
  • Type de temporisation : C.a., Act
  • Domaine de réglage de la temporisation : 0.3...3 s, 1...10 s, 0.05...1 s, 3...30 s, 10...100 s, 30...300 s, 3...30 min, 30...300 min, 3...30 H, 30...300 H
  • Type de commande : Bouton rotatif, Diagnostic button, External potentiometer
  • [us] tension d'alimentation : 24...240 V AC/DCà 50/60 Hz
  • Tension d'entrée : <= 2.4 V
  • Plage d'utilisation en tension : 0,85 à 1,1 Us
  • Fréquence d'alimentation : 50...60 Hz (+/- 5 %)
  • Mode de raccordement : Bornes à vis : 1 x 0.5...1 x 3.3 mm², AWG 20...AWG 12 rigide câble sans embout, Bornes à vis : 2 x 0.5...2 x 2.5 mm², AWG 20...AWG 14 rigide câble sans embout, Bornes à vis : 1 x 0,2 à 1 x 2,5 mm², AWG 24...AWG 14 souple câble avec embout, Bornes à vis : 2 x 0,2 à 2 x 1,5 mm², AWG 24...AWG 16 souple câble avec embout
  • Couple de serrage : 0.6...1 N.m conformément à IEC 60947-1
  • Matière du boîtier : Auto-extinguible
  • Précision de répétition : +/-0,5% conformément à IEC 61812-1
  • Dérive en température : +/- 0,05 %/°C
  • Dérive en tension : +/- 0,2 %/V
  • Réglage exact du temps de retard : +/- 10 % pleine échelleà 25 °C conformément à IEC 61812-1
  • Durée minimale de l'impulsion : 30 ms, 100 ms (avec charge en parallèle)
  • Résistance d'isolement : 100 M?à 500 V DC conformément à IEC 60664-1
  • Temps de reset : 120 ms (sur désexcitation)
  • Immunité aux micro-coupures : <= 10 ms
  • Puissance consommée en va : 3 VAà 240 V AC
  • Puissance consommée en w : 1.5 Wà 240 V DC
  • Capacité de commutation en va : 2000 VA
  • Courant commuté minimum : 10 mA 5 V DC
  • Courant commuté maximum : 8 A
  • Tension de coupure maximale : 250 V AC
  • Durée de vie électrique : 100000 cycle pour 8 Aà 250 V AC-1, 100000 cycle pour 2 Aà 24 V DC-1
  • Durée de vie mécanique : 10000000 cycle
  • [uimp] tension assignée de tenue aux chocs : 5 kV pour 1.2...50 µs conformément à IEC 60664-1
  • Retard réponse : < 100 ms
  • Distance de fuite : 4 kV/3 conformément à IEC 60664-1
  • Catégorie de surtension : III conformément à IEC 60664-1
  • Position de montage : Toutes positions
  • Support de montage : Rail DIN 35 mm conformément à EN/IEC 60715
  • Led d'état : Vert rétro-éclairage à DEL (fixe) pour dial pointer indication, Jaune LED (fixe) pour output relay energised, Jaune LED (fast flashing) pour timing in progress and output relay de-energised, Jaune LED (slow flashing) pour timing in progress and output relay energised
  • Largeur : 22.5 mm
  • Poids : 0.1 kg

Les avis clients

Caractéristiques techniques

Courant nominal 8,0 A
Largeur 22,5 mm
Hauteur 90,0 mm
Profondeur 73,0 mm
Adapté à un montage frontal Non
Avec socle d'enfichage Non
Commande à distance possible Non
Uniquement adapté pour commande à distance Non
Fonction clignotement avec pause, temps fixe Non
Fonction clignotement avec impulsion, temps fixe Non
Fonction cadencée avec pause, variable Non
Fonction cadencée avec impulsion, variable Non
Avec sortie de semiconducteur Non
Fonction retardée à l'enclenchement Oui
Fonction glissant à l'enclenchement Non
Fonction étoile/triangle Non
Plage temporelle 1080000,0 min
Fonction retardement du déclenchement Oui
Fonction à contact fugitif Non
Fonction formation d'impulsion Non
Finition du raccordement électrique Raccordement à vis
Tension d'alimentation de courant nominal us à ca 50 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 240 V
Tension d'alimentation de courant nominal us à ca 60 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 24 V
Tension d'alimentation de courant nominal us cc 24,0 V
Tension d'alimentation de courant nominal us cc 240 V
Nombre de sorties, retardées, contact à ouverture 1,0
Nombre de sorties, retardées, contact à fermeture 1,0
Nombre de sorties, retardées, contact inverseur 1,0
Enfichable sur un contacteur Non
Sorties, commutable, retardées/non retardées Non
Adapté à un montage de profilés chapeaux Oui
Type de tension d'actionnement Ac/dc
Nombre de sorties, non retardées, contact à ouverture 0,0
Nombre de sorties, non retardées, contact à fermeture 0,0
Nombre de sorties, non retardées, contact inverseur 0,0
