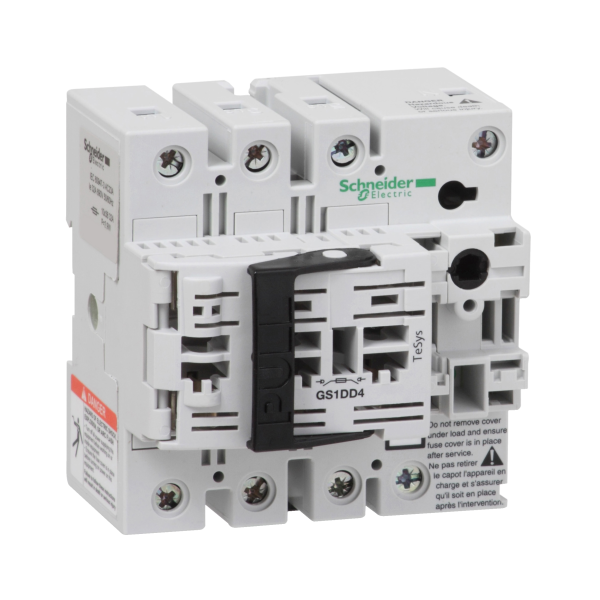

Schneider Electric Bloc de Base Interrupteur sectionneur Fusible Gs1 3P Plus N 3 F Nfc 32 A

Description

• Gamme : TeSys
• Product name : TeSys GS
• Nom abrégé d'appareil : GS1 DD
• Type de produit ou de composant : Switch-disconnector-fuse
• Description des pôles : 3P + Nc
• Pôles protégés : 3t
• Description des contacts : 4 "F"
• [ith] courant thermique conventionnel : 32 A à 40 °C
• [ie] courant assigné d'emploi : 20 A à 440 V 2 pôles en série par phase sur DC-23A / 20 A à 440 V 2 pôles en série par phase sur DC-23B / 32 A à 400 V sur AC-23A / 32 A à 400 V sur AC-23B / 32 A à 500 V sur AC-23A / 32 A à 500 V sur AC-23B / 32 A à 690 V sur AC-23A / 32 A à 690 V sur AC-23B
• Type de fusible : NFC
• Taille du fusible : 10 x 38 mm
• Type de réseau : AC / DC
• Fréquence du réseau : 50/60 Hz

• Type de commande rotative : Avant direct / Avant externe / Côté gauche externe / Côté droit externe
• Support de montage : Platine / Rail
• [ui] tension assignée d'isolement : 800 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 8 kV
• Puissance assignée d'emploi en w : 15 kW à 400 V / 25 kW à 690 V / 18.5 kW à 500 V
• Pouvoir de fermeture : 320 A à 400 V sur AC-23B
• [icm] pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l'aide de fusibles gG
• Pouvoir de coupure : 256 A à 400 V sur AC-23B
• Résistance de court-circuit : 5.5 kA
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 1500 cycle sur AC-23A / 1500 cycle sur AC-23B / 300 cycle sur DC-23A / 300 cycle sur DC-23B
• Mode de raccordement : Circuit de puissance : borniers à vis-étrier câble 2.5...16 mm² - rigidité du câble: souple
• Couple de serrage : Circuit de puissance : 3 N.m - sur borniers à vis-étrier
