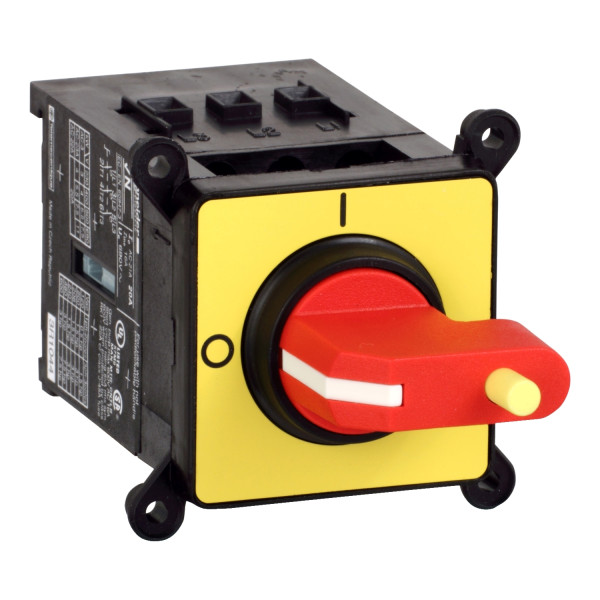

bloc de base pour interrupteursectionneur mini Vario 3P 12 A
19.47 € HT 23.36 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 46 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : TeSys Mini-VARIO
- Nom abrégé d'appareil : V
- Type de produit ou de composant : Corps de l'interrupteur
- Description des pôles : 3P
- Type de réseau : AC / DC
- [ith] courant thermique conventionnel : 12 A
- Aptitude au sectionnement : Oui
- Fréquence du réseau : 50/60 Hz
- Support de montage : Porte de boîtier / Platine / Rail
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ie] courant assigné d'emploi : 0,0416666666666667 à 220 V L/R = 1 ms DC-2 3 / 0,0416666666666667 à 220 V L/R = 1 ms DC-3 3 / 0,0416666666666667 à 220 V L/R = 1 ms DC-4 3 / 0,0416666666666667 à 220 V L/R = 1 ms DC-5 3 / 10 A à 220 V L/R = 1 ms DC-1 3 / 10 A à 60 V L/R = 1 ms DC-2 1 / 10 A à 60 V L/R = 1 ms DC-3 1 / 10 A à 60 V L/R = 1 ms DC-4 1 / 10 A à 60 V L/R = 1 ms DC-5 1 / 12 A à 110 V L/R = 1 ms DC-1 3 / 12 A à 110 V L/R = 1 ms DC-2 3 / 12 A à 110 V L/R = 1 ms DC-3 3 / 12 A à 110 V L/R = 1 ms DC-4 3 / 12 A à 110 V L/R = 1 ms DC-5 3 / 12 A à 230...690 V AC-21A / 12 A à 230...690 V AC-22A / 12 A à 24 V L/R = 1 ms DC-1 1 / 12 A à 24 V L/R = 1 ms DC-1 2 / 12 A à 24 V L/R = 1 ms DC-1 3 / 12 A à 24 V L/R = 1 ms DC-2 1 / 12 A à 24 V L/R = 1 ms DC-2 2 / 12 A à 24 V L/R = 1 ms DC-2 3 / 12 A à 24 V L/R = 1 ms DC-3 1 / 12 A à 24 V L/R = 1 ms DC-3 2 / 12 A à 24 V L/R = 1 ms DC-3 3 / 12 A à 24 V L/R = 1 ms DC-4 1 / 12 A à 24 V L/R = 1 ms DC-4 2 / 12 A à 24 V L/R = 1 ms DC-4 3 / 12 A à 24 V L/R = 1 ms DC-5 1 / 12 A à 24 V L/R = 1 ms DC-5 2 / 12 A à 24 V L/R = 1 ms DC-5 3 / 12 A à 48 V L/R = 1 ms DC-1 1 / 12 A à 48 V L/R = 1 ms DC-1 2 / 12 A à 48 V L/R = 1 ms DC-1 3 / 12 A à 48 V L/R = 1 ms DC-2 1 / 12 A à 48 V L/R = 1 ms DC-2 2 / 12 A à 48 V L/R = 1 ms DC-2 3 / 12 A à 48 V L/R = 1 ms DC-3 1 / 12 A à 48 V L/R = 1 ms DC-3 2 / 12 A à 48 V L/R = 1 ms DC-3 3 / 12 A à 48 V L/R = 1 ms DC-4 1 / 12 A à 48 V L/R = 1 ms DC-4 2 / 12 A à 48 V L/R = 1 ms DC-4 3 / 12 A à 48 V L/R = 1 ms DC-5 1 / 12 A à 48 V L/R = 1 ms DC-5 2 / 12 A à 48 V L/R = 1 ms DC-5 3 / 12 A à 60 V L/R = 1 ms DC-1 1 / 12 A à 60 V L/R = 1 ms DC-1 2 / 12 A à 60 V L/R = 1 ms DC-1 3 / 12 A à 60 V L/R = 1 ms DC-2 2 / 12 A à 60 V L/R = 1 ms DC-2 3 / 12 A à 60 V L/R = 1 ms DC-3 2 / 12 A à 60 V L/R = 1 ms DC-3 3 / 12 A à 60 V L/R = 1 ms DC-4 2 / 12 A à 60 V L/R = 1 ms DC-4 3 / 12 A à 60 V L/R = 1 ms DC-5 2 / 12 A à 60 V L/R = 1 ms DC-5 3 / 0,125 à 110 V L/R = 1 ms DC-2 2 / 0,125 à 110 V L/R = 1 ms DC-3 2 / 0,125 à 110 V L/R = 1 ms DC-4 2 / 0,125 à 110 V L/R = 1 ms DC-5 2 / 0,125 à 250 V L/R = 1 ms DC-1 2 / 7 A à 220 V L/R = 1 ms DC-1 2 / 8 A à 110 V L/R = 1 ms DC-1 2 / 8 A à 250 V L/R = 1 ms DC-1 3 / 10.6 A à 230 V AC-23A / 10.6 A à 240 V AC-23A / 8.1 A à 400 V AC-23A / 8.1 A à 415 V AC-23A / 8.6 A à 690 V AC-23A / 8.9 A à 500 V AC-23A / 0.3 A à 250 V L/R = 1 ms DC-2 1 / 0.3 A à 250 V L/R = 1 ms DC-3 1 / 0.3 A à 250 V L/R = 1 ms DC-4 1 / 0.3 A à 250 V L/R = 1 ms DC-5 1 / 0.4 A à 220 V L/R = 1 ms DC-2 1 / 0.4 A à 220 V L/R = 1 ms DC-3 1 / 0.4 A à 220 V L/R = 1 ms DC-4 1 / 0.4 A à 220 V L/R = 1 ms DC-5 1 / 0.4 A à 250 V L/R = 1 ms DC-2 2 / 0.4 A à 250 V L/R = 1 ms DC-3 2 / 0.4 A à 250 V L/R = 1 ms DC-4 2 / 0.4 A à 250 V L/R = 1 ms DC-5 2 / 0.6 A à 250 V L/R = 1 ms DC-1 1 / 1.2 A à 250 V L/R = 1 ms DC-2 3 / 1.2 A à 250 V L/R = 1 ms DC-3 3 / 1.2 A à 250 V L/R = 1 ms DC-4 3 / 1.2 A à 250 V L/R = 1 ms DC-5 3 / 1.4 A à 220 V L/R = 1 ms DC-2 2 / 1.4 A à 220 V L/R = 1 ms DC-3 2 / 1.4 A à 220 V L/R = 1 ms DC-4 2 / 1.4 A à 220 V L/R = 1 ms DC-5 2 / 1.5 A à 110 V L/R = 1 ms DC-1 1 / 1.5 A à 110 V L/R = 1 ms DC-2 1 / 1.5 A à 110 V L/R = 1 ms DC-3 1 / 1.5 A à 110 V L/R = 1 ms DC-4 1 / 1.5 A à 110 V L/R = 1 ms DC-5 1 / 1.5 A à 220 V L/R = 1 ms DC-1 1
- Puissance assignée d'emploi en w : 3 kW à 230 V AC-23A / 3 kW à 240 V AC-23A / 3 kW à 400...415 V AC-3 / 4 kW à 400 V AC-23A / 4 kW à 415 V AC-23A / 4 kW à 500 V AC-3 / 4 kW à 690 V AC-3 / 1.5 kW à 230...240 V AC-3 / 5.5 kW à 500 V AC-23A / 7.5 kW à 690 V AC-23A
- Classe de service intermittent : 30
- Pouvoir de coupure : 120 A à 400 V AC-22A / 120 A à 400 V AC-23A / 120 A AC-21A
- Pouvoir de fermeture : 120 A à 400 V (AC-21A / 120 A à 400 V (AC-22A / 120 A à 400 V (AC-23A
- [icm] pouvoir assigné de fermeture en court-circuit : 0.5 kA à 400 V au Ipeak
- [icw] courant assigné de courte durée admissible : 140 A à 400 V pendant 1 s
- Courant nominal de court-circuit conditionnel : 6 kA à 400 V - fusible associé 12 A aM / 6 kA à 400 V - fusible associé 12 A gG
- Durée de vie mécanique : 50000 cycle
- Durée de vie électrique : 30000 cycle sur DC-1...5 / 50000 cycle sur AC-21
- Mode de raccordement : Circuit de puissance : bornes à vis câble 4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : bornes à vis câble 4 mm² - rigidité du câble: rigide
- Couple de serrage : Circuit de puissance : 0.7 N.m - sur bornes à vis
- Prévision de verrouillage : Oui
- Hauteur : 46.5 mm
- Largeur : 56 mm
- Profondeur : 62 mm
- Masse du produit : 0.11 kg
Ancien produit : Telemecanique VN12
Caractéristiques techniques
Puissance de fonctionnement nominale, ac-3, 400 v | 3,0 kW |
Courant permanent nominal (iu) | 12,0 A |
Nombre de pôles | 3,0 |
Intensité de court-circuit nominale conditionnelle iq | 6,0 kA |
Classe de protection (ip), face avant | Ip20 |
Verrouillable | Non |
Commande motorisée intégrée | Non |
Type de raccordement du circuit principal | Raccordement à vis |
Finition interrupteur de dispositif d'arrêt d'urgence | Non |
Finition de l'élément d'actionnement | Sans |
Finition interrupteur général | Non |
Finition interrupteur de sécurité | Non |
Finition interrupteur de maintenance/réparation | Non |
Puissance de fonctionnement nominale, ac-23, 400 v | 4,0 kW |
Courant nominal de courte durée admissible icw | 0,14 kA |
Convient pour montage au sol | Non |
Adapté à une fixation frontale à 4 trous | Oui |
Adapté à une fixation frontale centrale | Oui |
Adapté à un montage en distributeur | Non |
Adapté à un montage intermédiaire | Non |
Tension de fonctionnement nominale max. ue en ca | 690,0 V |
Commande motorisée en option | Non |
Déclencheur voltmétrique en option | Non |
Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
Courant permanent nominal, ac-21, 400 v | 12,0 A |
Finition de l'inverseur | Non |
Nombre de contacts auxiliaires à fermeture | 0,0 |
Nombre de contacts auxiliaires à ouverture | 0,0 |
Tension de fonctionnement normale | 690,0 V |
Tension de fonctionnement normale | 0 V |
Nombre de contacts auxiliaires à deux directions | 0,0 |
Nombre d'interrupteurs | 1,0 |
Courant permanent nominal, ac-23, 400 v | 8,1 A |
