Photo(s) non contractuelle(s)

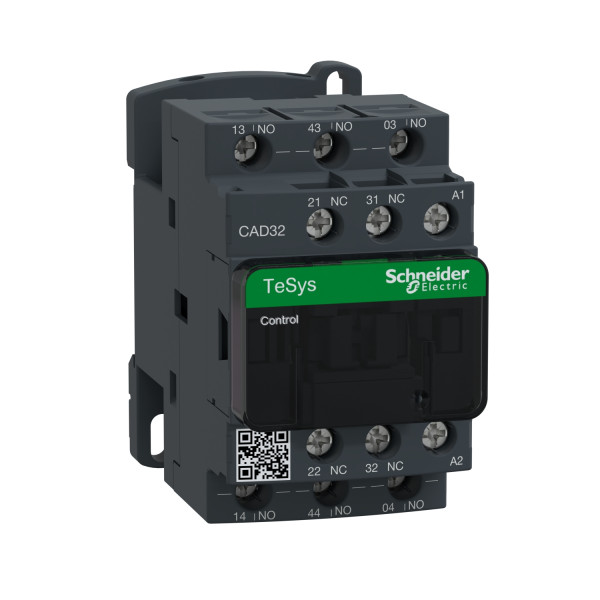

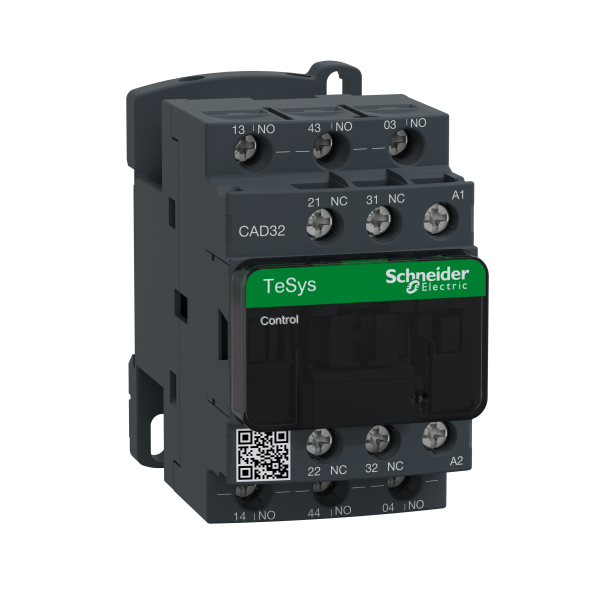

Schneider Electric Contacteur Tesys Cad32 3 F Plus 2 O Instantané 10 A 24 V Ca
39.09 € HT 46.91 € TTC
En stock - Il y a 24 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 93 points de fidélité en achetant ce produit
Schneider Electric
SCHLAD4RCE
Schneider Electric Module D Antiparasitage Circuit Rc 24 à 48 V Ca
Non géré en stock
A commander
13.70 € HT 16.44 € TTC
Schneider Electric
SCHLAD4VE

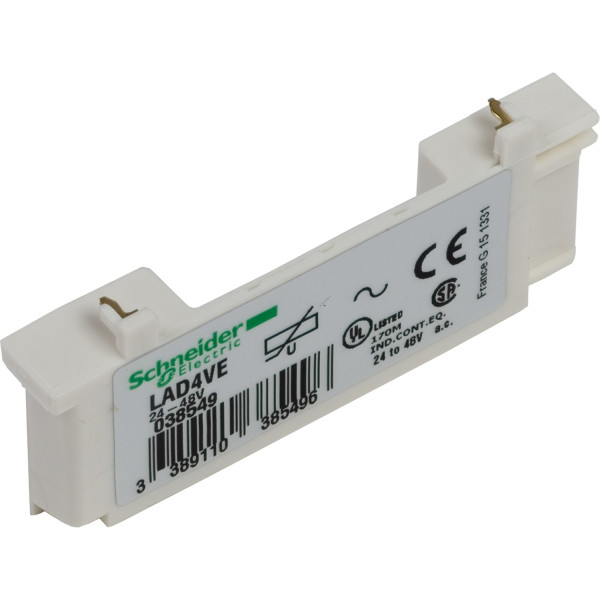

Schneider Electric Module D Antiparasitage Varistance 24 à 48 V Ca
Non géré en stock
A commander
13.70 € HT 16.44 € TTC
Schneider Electric
SCHLAD8N11
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
11.35 € HT 13.62 € TTC
Schneider Electric

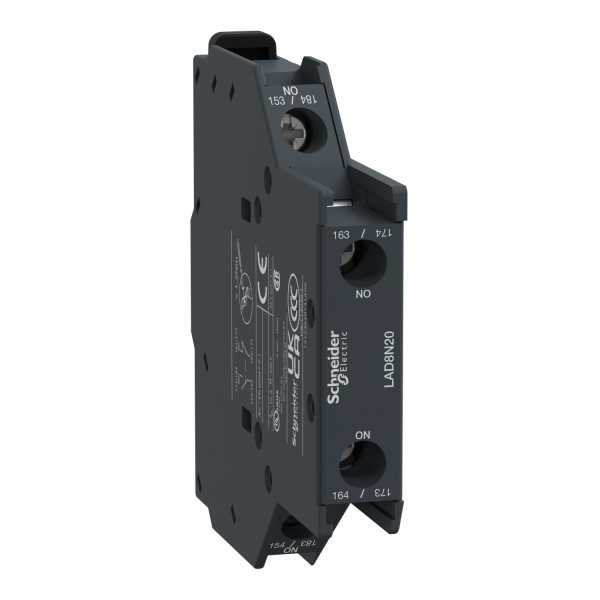

SCHLAD8N20
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Bornes à Visétriers
Non géré en stock
A commander
11.83 € HT 14.20 € TTC
Schneider Electric
SCHLAD9ET1S

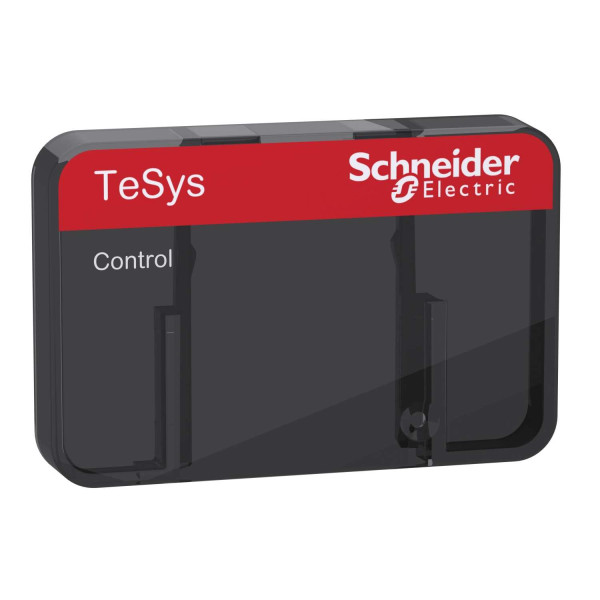

Tesys D - Capot De Sécurité Rouge - Pour Contacteur De 09 à 65a
Non géré en stock
A commander
1.46 € HT 1.75 € TTC
Soit un total de 14.60 € HT Soit un total de 17.50 € TTC
Schneider Electric

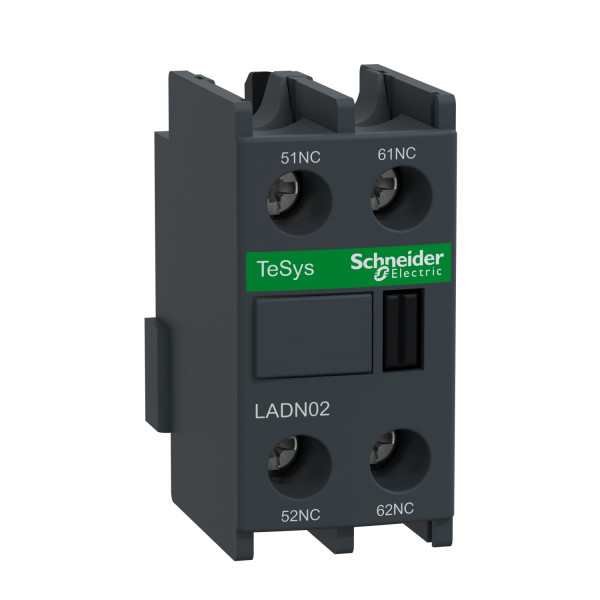

SCHLADN02
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Bornes à Visétriers
Non géré en stock
A commander
10.35 € HT 12.42 € TTC
Schneider Electric
SCHLADN04
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 4 O Bornes à Visétriers
Non géré en stock
A commander
18.09 € HT 21.71 € TTC
Schneider Electric
SCHLADN11
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Offre limitée
67 produit(s) disponible(s)
5.67 € HT 6.80 € TTC
4.08 € HT 4.90 € TTC
Schneider Electric
SCHLADN13
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 3 O Bornes à Visétriers
Non géré en stock
A commander
18.95 € HT 22.74 € TTC
Schneider Electric
SCHLADN20
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Bornes à Visétriers
Non géré en stock
A commander
10.16 € HT 12.19 € TTC
Schneider Electric

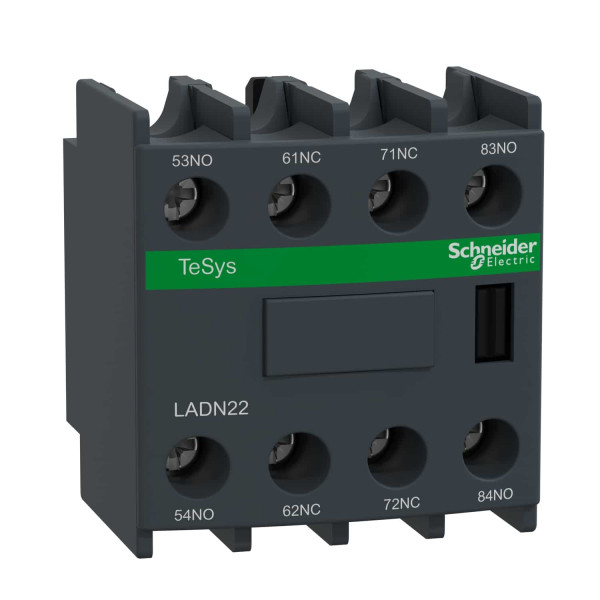

SCHLADN22
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers
En stock
106 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
Schneider Electric
SCHLADN31
Schneider Electric Bloc de contacts auxiliaires Tesys 3 F Plus 1 O Bornes à Visétriers
En stock
36 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
Schneider Electric
SCHLADN40
Schneider Electric Bloc de contacts auxiliaires Tesys 4 F Plus 0 O Bornes à Visétriers
En stock
16 produit(s) disponible(s)
7.79 € HT 9.35 € TTC
Schneider Electric
SCHLADR0
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
74.79 € HT 89.75 € TTC
Schneider Electric
SCHLADR2
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
16 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric

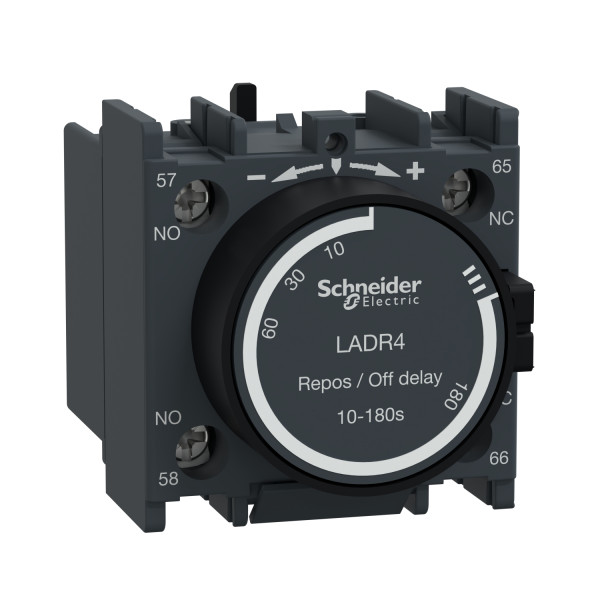

SCHLADR4
Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
2 produit(s) disponible(s)
82.66 € HT 99.19 € TTC
Schneider Electric

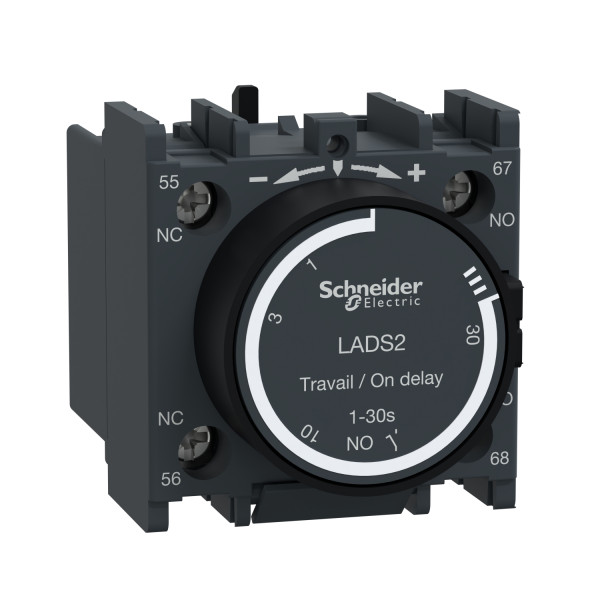

SCHLADS2
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
79.55 € HT 95.46 € TTC
Schneider Electric
SCHLADT0
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
74.79 € HT 89.75 € TTC
Schneider Electric
SCHLADT2
Bloc de Contacts Auxiliaires 1F+1O Borniers à Vis-Etriers TeSys D Schneider
En stock
45 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric

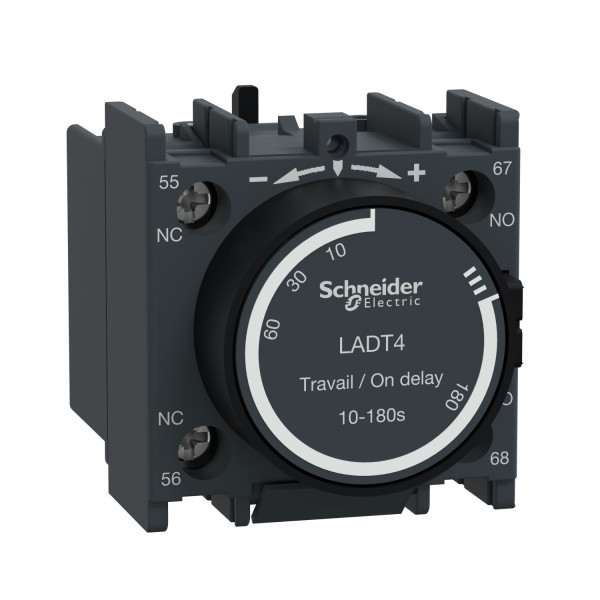

SCHLADT4
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Rupture temporaire
A commander
86.78 € HT 104.14 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CAD
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-14 / AC-15 / DC-13
- Composition des pôles : 3 F + 2 O
- [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 24 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A AC conformément à IEC 60947-5-1 / 250 A DC conformément à IEC 60947-5-1
- [icw] courant assigné de courte durée admissible : 100 A 1 s / 120 A 500 ms / 140 A 100 ms
- Calibre du fusible à associer : 10 A gG conformément à IEC 60947-5-1
- [ui] tension assignée d'isolement : 690 V conformément à IEC 60947-5-1 / 600 V certifications UL / 600 V certifications CSA
- Support de montage : Platine / Rail
- Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : 1.2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau / 0,8 à 1,1 Uc opérationnel 50 Hz / 0,85...1,1 Uc opérationnel 60 Hz
- Temps de fonctionnement : 4...19 ms excitation bobine + ouverture ''O'' / 12...22 ms excitation bobine + fermeture ''F'' / 4...12 ms désexcitation bobine + ouverture ''F'' / 6...17 ms désexcitation bobine + fermeture ''O''
- Durée de vie mécanique : 30 Mcycles
- Vitesse de commande : 180 cyc/mn
- Consommation moyenne à l'appel en va : 70 VA à 20 °C 50 Hz
- Consommation moyenne au maintien en va : 8 VA à 20 °C 50 Hz
- Tension de commutation minimale : 17 V
- Courant commuté minimum : 5 mA
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M'
- Hauteur : 77 mm
- Largeur : 45 mm
- Profondeur : 84 mm
- Masse du produit : 0.58 kg
Ancien produit : Telemecanique CAD32B7
Schneider Electric
SCHCA2FN131B
REL INDUS 24V50/60HZ 3NO+2NF + ADDITIF
Indisponible
Produit abandonné
Legrand
LEG036207
Goulotte perforée 40x60mm Legrand Lina 25 bleu
En stock
46 mètre(s) disponible(s)
13.79 € HT 16.55 € TTC
Soit un total de 27.58 € HT Soit un total de 33.10 € TTC
Prix au mètre
Legrand
LEG037167
Bloc de jonction Viking 3 à vis - 2 jonctions - 2 étages - gris - pas 5
Offre limitée
359 produit(s) disponible(s)
3.56 € HT 4.27 € TTC
3.04 € HT 3.65 € TTC
Schneider Electric
SCHLADR2
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
16 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric
SCHLADT2
Bloc de Contacts Auxiliaires 1F+1O Borniers à Vis-Etriers TeSys D Schneider
En stock
45 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric
SCHLC2D09B7
Contacteur Inverseur 3P AC-3 440 V 9 A TeSys LC2D
Non géré en stock
A commander
90.50 € HT 108.60 € TTC
Schneider Electric
SCHXB4BW34B5
Harmony bouton poussoir lumineux rouge Ø22 - impulsion - 24V - 1O+1F
En stock
7 produit(s) disponible(s)
13.75 € HT 16.50 € TTC
Caractéristiques techniques
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 3,0 |
| Nombre de contacts auxiliaires à ouverture | 2,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Type de tension d'actionnement | Ac |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
