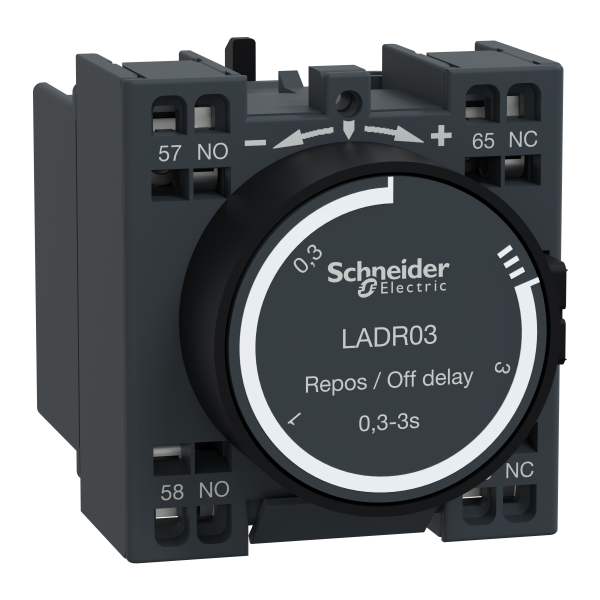

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
82.51 € HT 99.01 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 198 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Type de produit ou de composant : Bloc de contact auxiliaire temporisation
- Composition des pôles : 1F+1O
- Mode de raccordement : Bornes à ressort 2 câble 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Bornes à ressort 2 câble 2.5 mm² - rigidité du câble: rigide - sans extrémité de câble
- Emplacement de montage : Façade
- [ui] tension assignée d'isolement : 690 V - conformément à IEC 60947-5-1 / 600 V - certifications UL
- [ue] tension assignée d'emploi : 690 V AC 25...400 Hz
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A AC / 250 A DC
- Courant temporaireadmissible : 100 A à -5...60 °C 1 s / 120 A à -5...60 °C 500 ms / 140 A à -5...60 °C 100 ms
- Type de protection : Fusible gG <= 10 A valeur selon la tension de fonctionnement pour Ue <= 690 V
- Calibre du fusible à associer : 10 A gG IEC 60947-5-1
- Durée de vie mécanique : 5 Mcycles
- Courant commuté minimum : 5 mA
- Tension de commutation minimale : 17 V
- Temps de non-chevauchement : 1.5 ms sur désexcitation (non-chevauchement entre contact NC et NO) / 1.5 ms sur excitation (non-chevauchement entre contact NC et NO)
- Type de minuterie : Inhibition
- Domaine de réglage de la temporisation : 0.1...3 s
- Résistance d'isolement : > 10 M'
- Masse du produit : 0.06 kg
Ancien produit : Telemecanique LADR03
Caractéristiques techniques
| Fonction de commutation | Temporisé |
| Principe de fonctionnement | Électronique |
| Temps de réglage | 3,0 s |
| Temps de réglage | 3 s |
| Nombre de contacts en tant que contacts à ouverture | 1,0 |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
