Photo(s) non contractuelle(s)

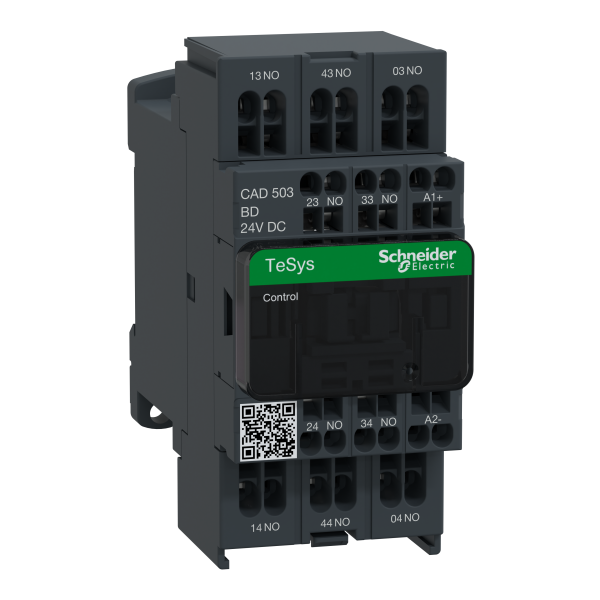

Schneider Electric Contacteur Tesys Cad503 5 F Plus 0 O Instantané 10 A 24 V Cc
70.36 € HT 84.43 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 168 points de fidélité en achetant ce produit
Schneider Electric
SCHLA9D92
Schneider Electric Support de Reperage
Non géré en stock
A commander
0.58 € HT 0.70 € TTC
Soit un total de 58.00 € HT Soit un total de 70.00 € TTC
Schneider Electric
SCHLAD4DDL
Schneider Electric Diode Roue Libre
Non géré en stock
A commander
14.63 € HT 17.56 € TTC
Schneider Electric
SCHLAD6K10B
Schneider Electric Bloc d'accrochage Mécanique Tesys 24 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
69.98 € HT 83.98 € TTC
Schneider Electric
SCHLAD6K10E
Schneider Electric Bloc d'accrochage Mécanique Tesys 42 à 48 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
73.44 € HT 88.13 € TTC
Schneider Electric
SCHLAD6K10F
Schneider Electric Bloc d'accrochage Mécanique Tesys 110 à 127 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
79.31 € HT 95.17 € TTC
Schneider Electric
SCHLAD6K10M
Schneider Electric Bloc d'accrochage Mécanique Tesys 220 à 240 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
79.31 € HT 95.17 € TTC
Schneider Electric
SCHLAD9ET1
Schneider Electric Capot Securite D09 A D38
Non géré en stock
A commander
2.34 € HT 2.81 € TTC
Soit un total de 23.40 € HT Soit un total de 28.10 € TTC
Schneider Electric
SCHLAD9ET1S
Tesys D - Capot De Sécurité Rouge - Pour Contacteur De 09 à 65a
Non géré en stock
A commander
1.46 € HT 1.75 € TTC
Soit un total de 14.60 € HT Soit un total de 17.50 € TTC
Schneider Electric
SCHLADN023
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Bornes à Ressort
Non géré en stock
A commander
15.81 € HT 18.97 € TTC
Schneider Electric
SCHLADN043
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 4 O Bornes à Ressort
Non géré en stock
A commander
28.17 € HT 33.80 € TTC
Schneider Electric
SCHLADN113
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
12.31 € HT 14.77 € TTC
Schneider Electric
SCHLADN133
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 3 O Bornes à Ressort
Non géré en stock
A commander
27.00 € HT 32.40 € TTC
Schneider Electric
SCHLADN203
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Bornes à Ressort
Non géré en stock
A commander
11.83 € HT 14.20 € TTC
Schneider Electric
SCHLADN223
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Ressort
Non géré en stock
A commander
20.90 € HT 25.08 € TTC
Schneider Electric
SCHLADN313
Schneider Electric Bloc de contacts auxiliaires Tesys 3 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
23.64 € HT 28.37 € TTC
Schneider Electric
SCHLADN403
Schneider Electric Bloc de contacts auxiliaires Tesys 4 F Plus 0 O Bornes à Ressort
Non géré en stock
A commander
20.90 € HT 25.08 € TTC
Schneider Electric
SCHLADR03
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
82.51 € HT 99.01 € TTC
Schneider Electric
SCHLADR23
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
78.53 € HT 94.24 € TTC
Schneider Electric
SCHLADS23
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
124.07 € HT 148.88 € TTC
Schneider Electric
SCHLADT03
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Ressort
Non géré en stock
A commander
82.51 € HT 99.01 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CAD
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-14 / AC-15 / DC-13
- Composition des pôles : 5 NO
- [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz
- Control circuit type : C.c. standard
- Tension circuit de commande : 24 V DC
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A AC conformément à IEC 60947-5-1 / 250 A DC conformément à IEC 60947-5-1
- [icw] courant assigné de courte durée admissible : 100 A 1 s / 120 A 500 ms / 140 A 100 ms
- Calibre du fusible à associer : 10 A gG conformément à IEC 60947-5-1
- [ui] tension assignée d'isolement : 690 V conformément à IEC 60947-5-1 / 600 V certifications UL / 600 V certifications CSA
- Support de montage : Platine / Rail
- Mode de raccordement : Bornes à ressort 1 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Bornes à ressort 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Bornes à ressort 1 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Bornes à ressort 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble
- Plage de tension du circuit de commande : 0,1 à 0,25 Uc perte de niveau / 0,7 à 1,25 Uc opérationnel
- Temps de fonctionnement : 53...72 ms excitation bobine + fermeture ''F'' / 16...24 ms désexcitation bobine + ouverture ''F''
- Durée de vie mécanique : 30 Mcycles
- Vitesse de commande : 180 cyc/mn
- Constante de temps : 28 ms
- Consommation moyenne à l'appel en w : 5.4 W à 20 °C
- Consommation moyenne au maintien en w : 5.4 W à 20 °C
- Tension de commutation minimale : 17 V
- Courant commuté minimum : 5 mA
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M'
- Hauteur : 99 mm
- Largeur : 45 mm
- Profondeur : 93 mm
- Masse du produit : 0.58 kg
Ancien produit : Telemecanique CAD503BD
Caractéristiques techniques
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 5,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement par borne à ressort |
| Type de tension d'actionnement | Dc |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
