Boîte Pendante 2 Poussoirs avec 1 Arrêt d’Urgence Harmony XACA Schneider

Description

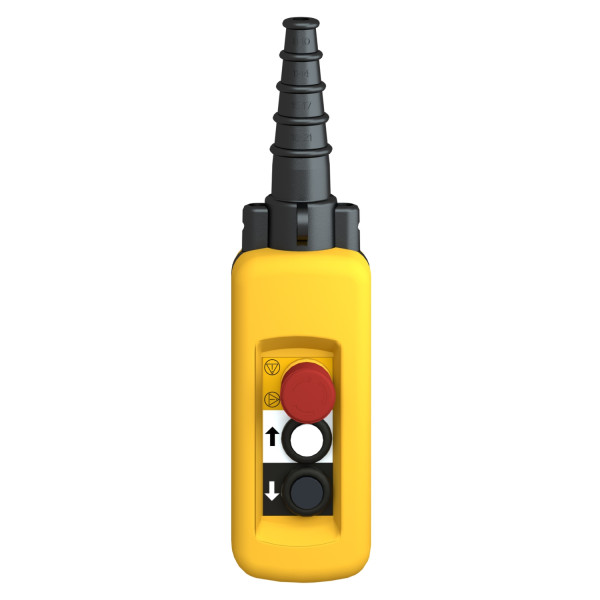

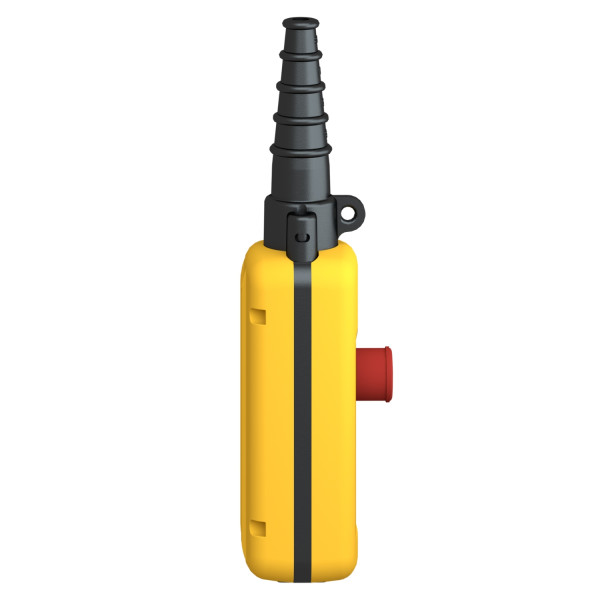

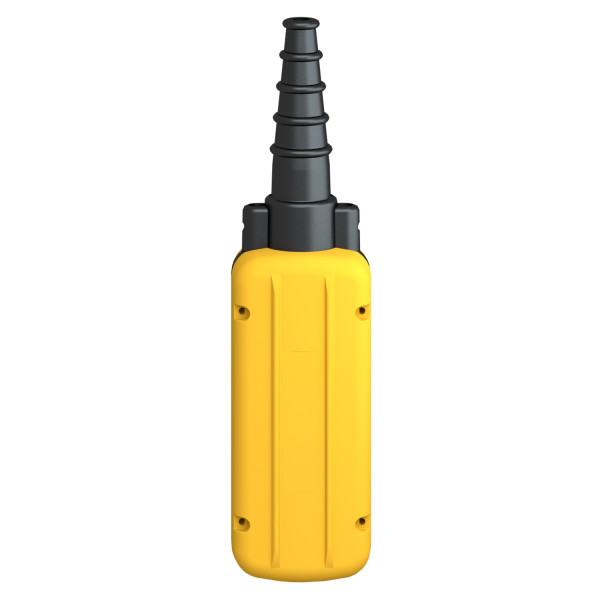

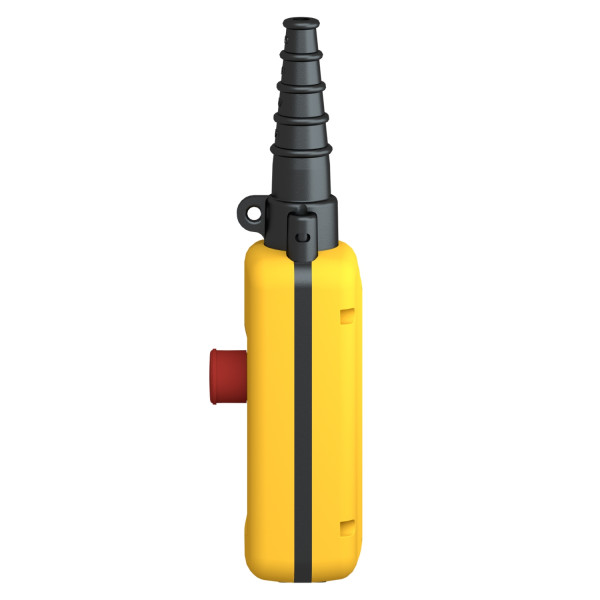

Boîte Pendante Arrêt d’Urgence Harmony XACA Schneider Electric

Cette boîte pendante Harmony XACA, de la marque Schneider Electric, est un mécanisme de commande servant à contrôler un moteur électrique. Elle permet de guider l’enchaînement et la vitesse du moteur à levage comme l’élévateur, l’ascenseur ou le palan. Ce poste de commande suspendu possède 2 boutons poussoirs pour contrôler la montée ou la descente du mécanisme ou pour guider la vitesse rapide et lente du moteur. Un bouton d’arrêt d’urgence est aussi intégré sur cette boîte pendante pour interrompre immédiatement le mouvement ou pour stopper le moteur. Elle est capable de piloter un moteur de levage à 2 vitesses, avec une puissance allant de 40 à 65 W.

Les + du produit :

• Produit complet, prêt à utiliser
• Raccordement par bornies à vis-étriers

Caractéristiques principales :

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Poste de commande pendant
• Nom station de contrôle : XACA
• Type de station de contrôle : Double isolation
• Matière du coffret : Polypropylène
• Type de circuit : Télécommande
• Type de coffret : Complet, prêt à utiliser
• Application de la boîte pendante : Contrôle du moteur de levage à 2 vitesses
• Composition de poste de commande : 2 boutons-poussoirs + 1 bouton d'arrêt d'urgence
• Type de bouton de commande : Stop push-button Ø 30 mm 1 NC, latching / First push-button 1 NC + 2 NO raise, slow-fast / Second push-button 1 NC + 2 NO lower, slow-fast

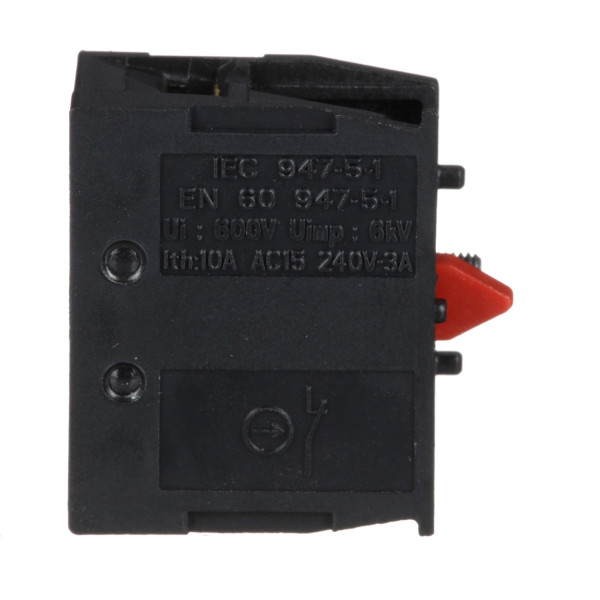

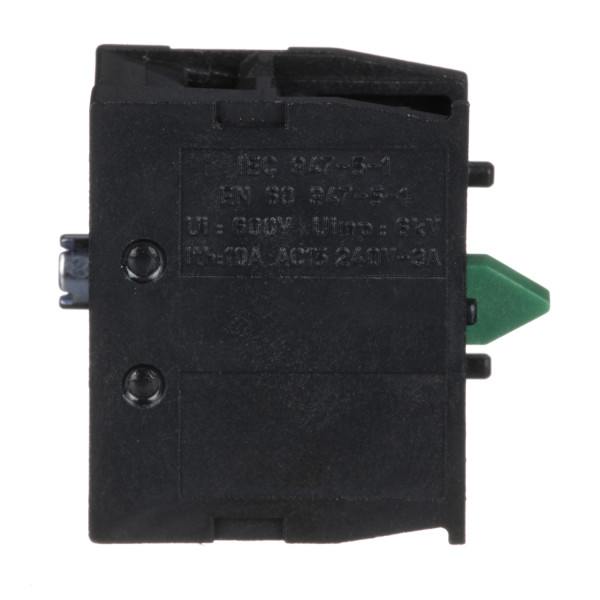

• Nom du bloc de contact : XENG1191 pour toutes les instructions / ZB2BE102 pour arrêt d'urgence

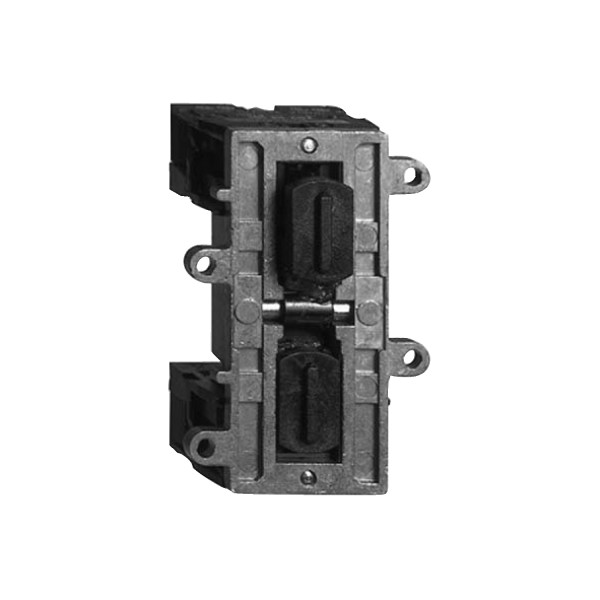

• Vérrouillage mécanique : Avec interverrouillage mécanique

Caractéristiques complémentaires :

• Couleur station de contrôle : Jaune
• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...1 x 2,5 mm² sans embout / Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...2 x 1,5 mm² avec embout
• Durée de vie mécanique : 1000000 cycle
• Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 8...26 mm
• Désignation code des contacts : A600 AC-15, Ue = 240 V, Ie = 3 A conformément à IEC 60947-5-1 appendix A / A600 AC-15, Ue = 600 V, Ie = 1.2 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 250 V, Ie = 0.27 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 600 V, Ie = 0.1 A conformément à IEC 60947-5-1 appendix A
• [ithe] courant thermique d'emploi sous enveloppe : 10 A
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3)
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Fonctionnement des contacts : À action dépendante / Échelonné
• Résistance entre bornes : <= 25 M'
• Force d'actionnement : 8 N pour arrêt d'urgence / 18 N for push-button
• Protection contre les courts-circuits : 10 A fuse protection par cartouche fusible type gG
• Puissance assignée d'emploi en w : 40 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 120 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 48 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 65 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C

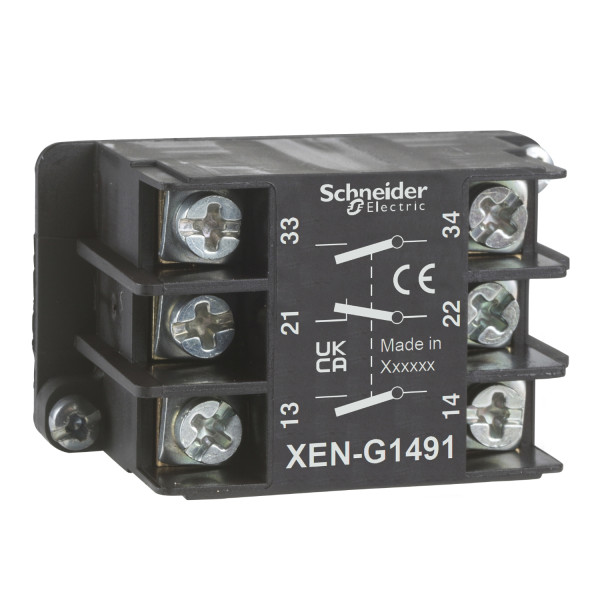

• Description des bornes iso n°1 : (13-14)NO / (21-22)NC / (33-34)NO_CL
• Description des bornes iso n°2 : (11-12)NC
• Identification connecteurs : (11-12)NC / (13-14)NO
• Masse du produit : 0.57 kg

Référence : SCHXACA2913 (Schneider-Electric)

Ancien produit : Telemecanique XACA2913
