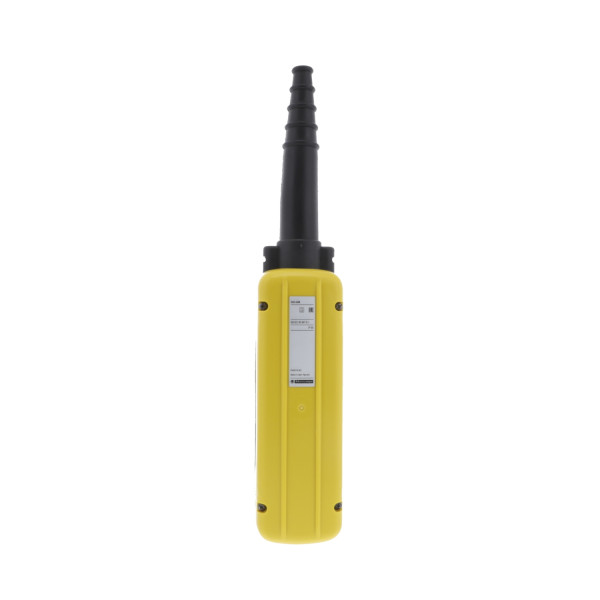

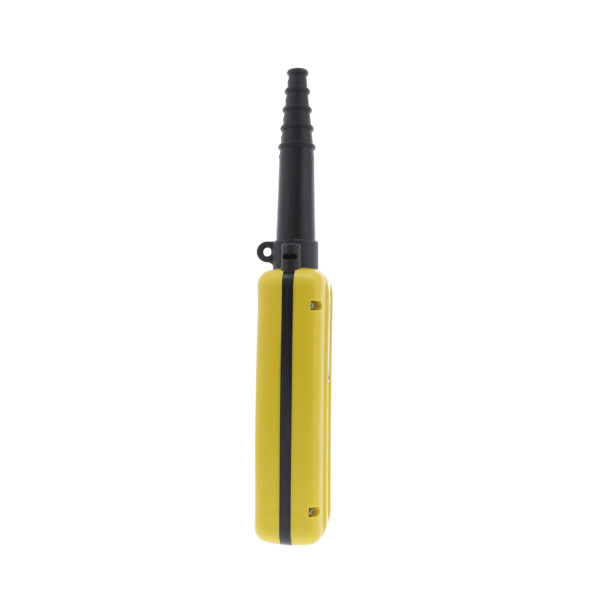

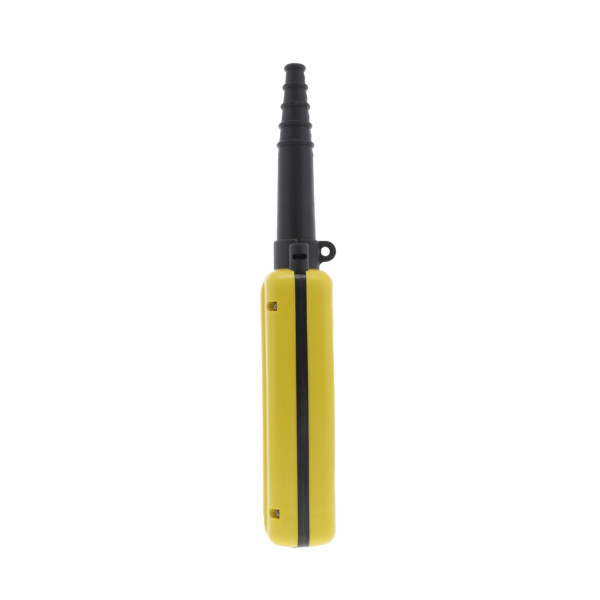

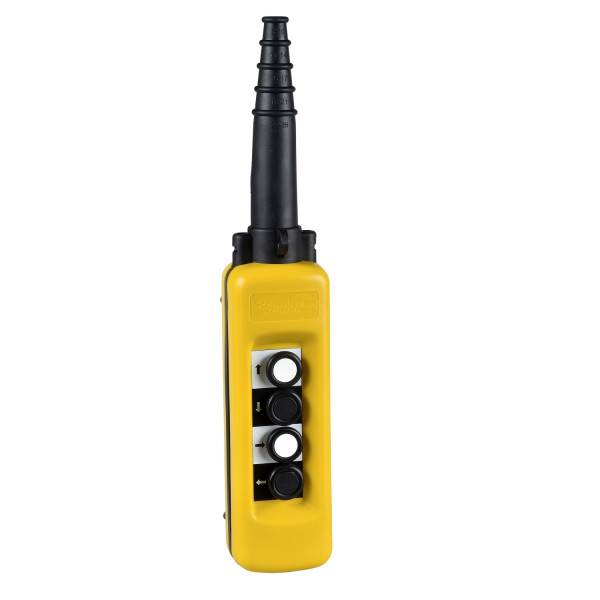

boîte pendante XACA 4 poussoirs
72.94 € HT 87.53 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 175 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XAC
- Type de produit ou de composant : Poste de commande pendant
- Nom station de contrôle : XACA
- Type de station de contrôle : Double isolation
- Matière du coffret : Polypropylène
- Type de circuit : Télécommande
- Type de coffret : Complet, prêt à utiliser
- Application de la boîte pendante : Contrôle du moteur de levage à une vitesse
- Composition de poste de commande : 4 boutons-poussoirs
- Type de bouton de commande : First push-button 1 NO raise, slow / Second push-button 1 NO lower, slow / Fourth push-button 1 NO left, slow / Third push-button 1 NO right, slow
- Nom du bloc de contact : ZB2BE101 pour toutes les instructions
- Vérrouillage mécanique : Avec interverrouillage mécanique entre paires
- Couleur station de contrôle : Jaune
- Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...1 x 2,5 mm² sans embout / Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...2 x 1,5 mm² avec embout
- Durée de vie mécanique : 1000000 cycle
- Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 8...26 mm
- Désignation code des contacts : A600 AC-15, Ue = 240 V, Ie = 3 A conformément à IEC 60947-5-1 appendix A / A600 AC-15, Ue = 600 V, Ie = 1.2 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 250 V, Ie = 0.27 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 600 V, Ie = 0.1 A conformément à IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3)
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
- Fonctionnement des contacts : À action dépendante
- Résistance entre bornes : <= 25 M'
- Force d'actionnement : 10 N for push-button
- Protection contre les courts-circuits : 10 A fuse protection par cartouche fusible type gG
- Puissance assignée d'emploi en w : 40 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 120 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 48 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 65 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C
- Description des bornes iso n°1 : (13-14)NO
- Identification connecteurs : (11-12)NC / (13-14)NO
- Masse du produit : 0.625 kg
Ancien produit : Telemecanique XACA471
Caractéristiques techniques
Largeur | 80 mm |
Hauteur | 250 mm |
Profondeur | 70 mm |
Nombre de postes de commande | 4 |
Couleur de la partie supérieure du boîtier | Jaune |
Adapté à un arrêt d'urgence | Non |
Matériau du boîtier/corps | Plastique |
Nombre de vitesses | 1 |
Type de mouvements exécutables | Transporter-lever |
Indice de protection (ip) | Ip65 |
Courant de fonctionnement nominal ca-15, 600 v | 1,2 A |
Qualité du matériau du boîtier | Autre |
Degré de protection (nema) | 13 |
Classe de qualité matériau boîtier/corps | Autre |
