Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F
Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F

Photo(s) non contractuelle(s)

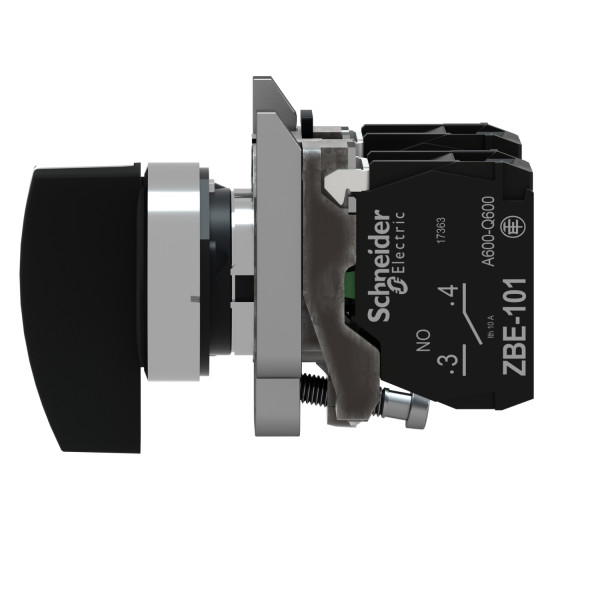

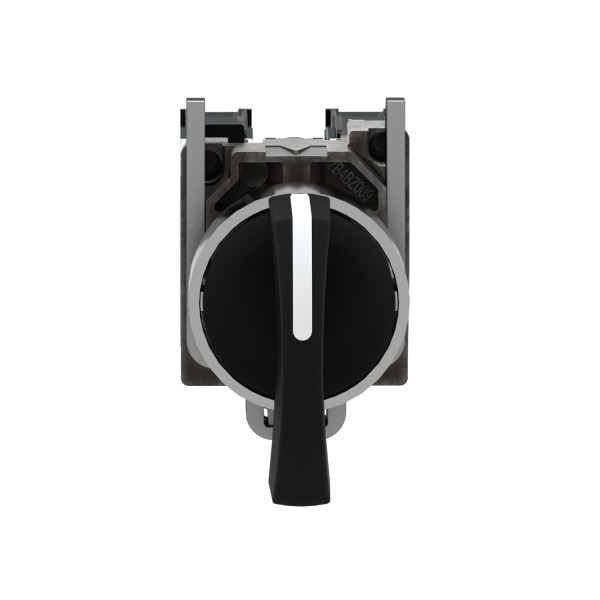

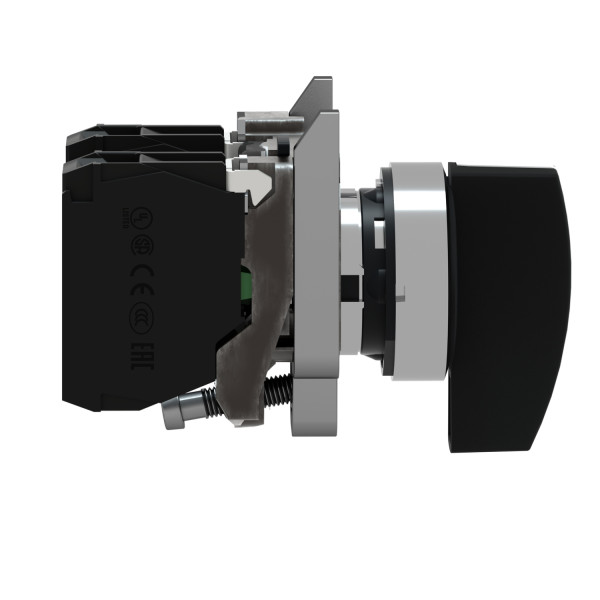

Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F

21.33 € HT 25.60 € TTC

Marque Schneider Electric

Référence XB4BJ53

EAN 3389110887129

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB4
  • Type de produit ou de composant : Bouton-tournant complet
  • Nom abrégé d'appareil : XB4
  • Matériau de la collerette : Métal plaqué chrome
  • Matière de l'embase de fixation : Zamak
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Rappel à ressort vers le centre
  • Profil de l'unité de commande : Noir manette longue
  • Positions de l'unité de commande : 3 positions de +/- 45°
  • Description des contacts : 2 "F"
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
Caractéristiques complémentaires :
  • Hauteur : 48 mm
  • Largeur : 30 mm
  • Profondeur : 68 mm

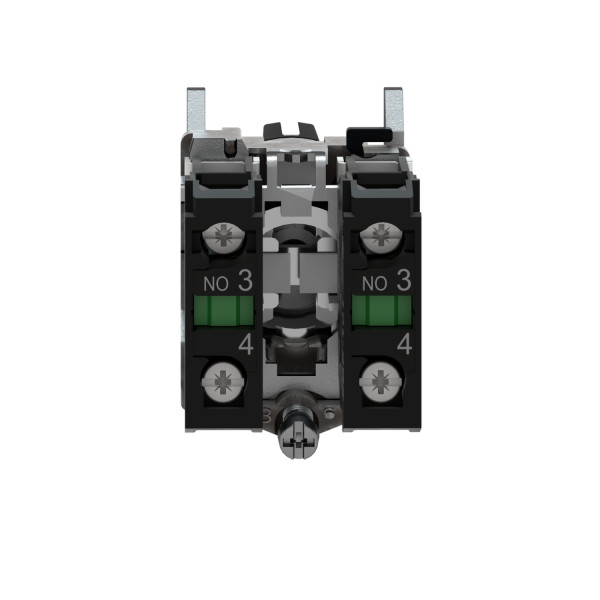

  • Description des bornes iso n°1 : (13-14)NO / (23-24)NO
  • Masse du produit : 0.105 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Sans ouverture positive
  • Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 1000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence : SCHXB4BJ53 (Schneider-Electric)

Ancien produit : Telemecanique XB4BJ53

Schneider Electric

SCHXB2BJ53

BOUTON TOURNANT F+F

Indisponible
Produit abandonné

Ils ont aussi acheté...

CBP01397251

Câble électrique souple HO7RN-F 5G4mm² noir

4,5 (11)

En stock
347 mètre(s) disponible(s)

3.99 € HT 4.79 € TTC

Soit un total de 39.90 € HT Soit un total de 47.90 € TTC

Prix au mètre + Forfait Coupe

Schneider Electric

SCHDF2CA12

Schneider Electric Cartouche Fusible Nfc Cylindrique 10 X 38 Mm Am 12 A Sans Voyant

Non géré en stock
A commander

5.91 € HT 7.09 € TTC

Soit un total de 59.10 € HT Soit un total de 70.90 € TTC

Schneider Electric

SCHLADR2

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers

En stock
22 produit(s) disponible(s)

41.58 € HT 49.90 € TTC

Schneider Electric

SCHXB4BL42

Harmony bouton-poussoir rouge Ø22 - à impulsion dépassant - 1O

Non géré en stock
A commander

11.84 € HT 14.21 € TTC

Schneider Electric

SCHXB4BL73415

Harmony bt-pous Ø22 double touche, ressort de rappel vert + rouge IP66, IP69 K

Non géré en stock
A commander

21.96 € HT 26.35 € TTC

Schneider Electric

SCHXB4BW34B5

Harmony bouton poussoir lumineux rouge Ø22 - impulsion - 24V - 1O+1F

En stock
7 produit(s) disponible(s)

13.75 € HT 16.50 € TTC

Les avis clients

Caractéristiques techniques

Diamètre de trou 22,5 mm
Couleur du bouton Noir
Nombre de positions de commutation 3
Adapté à l'éclairage Non
À rappel Oui
Couleur de bague frontale Chrome
Finition du raccordement électrique Raccordement à vis
Indice de protection (ip) Ip67/ip69
Source lumineuse fournie Non
Matériau de la bague frontale Métal
Avec bague frontale Oui
Finition de l'élément d'actionnement Poignée tournante longue
Fonction de commutation encliquetable Oui
Nombre de contacts en tant que contacts à fermeture 2
Degré de protection (nema) 13
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant qu'inverseurs 0
