Photo(s) non contractuelle(s)

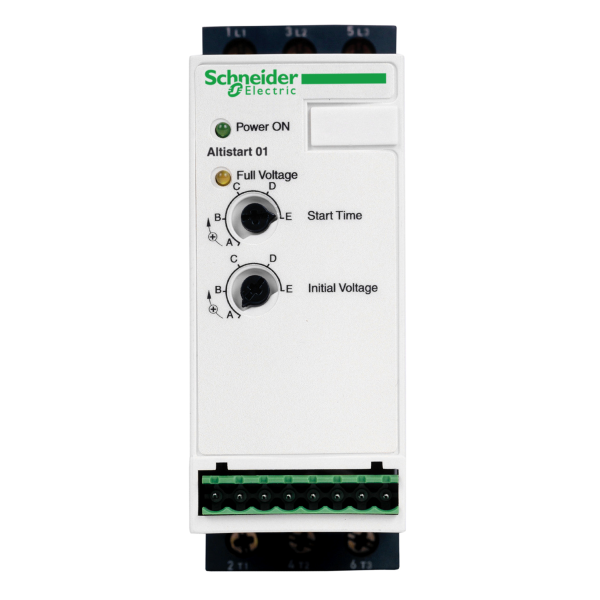

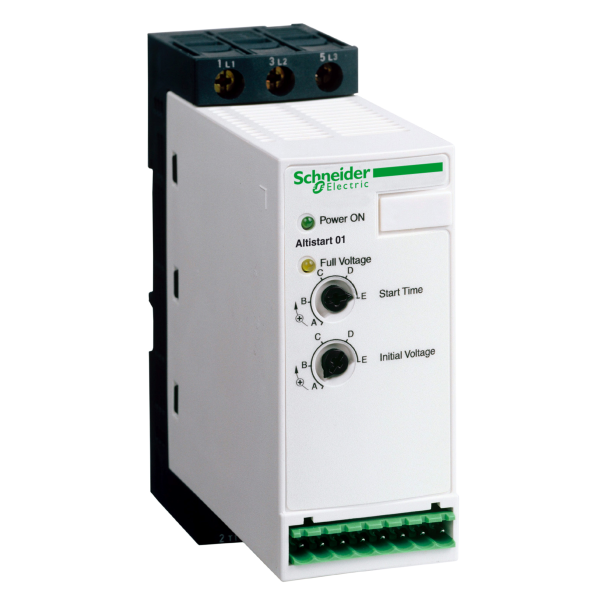

Schneider Electric Démarreur-Ralentisseur Progressif Demarreur 12A 110 480V
5,0 (1)
168.23 € HT 201.88 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 403 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Altistart 01
- Type de produit ou de composant : Démarreur progressif
- Destination du produit : Asynchronous motors
- Application spécifique du produit : Machine simple
- Nom de composant : ATS01
- Nombre de phases réseau : 3 phases / Monophasé
- [us] tension d'alimentation : 110...480 V (- 10...10 %)
- Puissance moteur kw : 1.5 kW à 230 V monophasé / 2.2 kW à 230 V 3 phases / 5.5 kW à 400 V 3 phases
- Puissance moteur hp : 3 hp à 230 V 3 phases / 1.5 hp à 210 V 3 phases / 7.5 hp à 460 V 3 phases
- Calibre du démarreur icl : 12 A
- Catégorie d'emploi : AC-53B conformément à EN/IEC 60947-4-2
- Consommation électrique : 60 A à charge nominale
- Type de démarrage : Démarrage avec rampe de tension
- Puissance dissipée en w : 1 W à pleine charge et à la fin du démarrage / 61 W en phase transitoire
- Variante de construction : Avec dissipateur thermique
- Fonction disponible : Contournement intégré
- Limites de la tension d'alimentation : 99...528 V
- Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
- Limites de fréquence réseau : 47.5...63 Hz
- Tension de sortie : <= power supply voltage
- Tension circuit de commande : 110 V +/- 10 % c.a., 35 mA / 24 V +/- 10 % c.a./c.c., 30 mA / 240 V +/- 10 % c.a., 80 mA
- Temps de démarrage : 1 s/100 démarrage(s) par heure / 5 s/20 démarrage(s) par heure / Ajustable entre 1 et 5 s
- Couple de départ : 30 à 80% du couple de démarrage moteur directement connecté sur l'alimentation
- Courant de sortie tor : 2 A DC-13 / 3 A AC-15
- Couple de serrage : 0.5 N.m / 1.9...2.5 N.m
- Raccordement électrique : 1 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 1 mm²/AWG 17 pour télécommande / 1 conductor(s) souple câbleavec embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande / 1 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) souple câbleavec embout de câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande
- Marquage : CE
- Position de montage : Vertical +/- 10 degree
- Hauteur : 124 mm
- Largeur : 45 mm
- Profondeur : 131 mm
- Masse du produit : 0.28 kg
Ancien produit : Telemecanique ATS01N112FT
Schneider Electric
SCHATS01N106FT
Démarreur-Ralentisseur Progressif 6A 110 480V
5,0 (1)
Non géré en stock
A commander
116.31 € HT 139.57 € TTC
Legrand
LEG027402
Commutateur - interrupteur marche/arrêt - PR 12 - 3P - 3 contacts - fixation vis
Non géré en stock
A commander
37.16 € HT 44.59 € TTC
Legrand
LEG664711
Interrupteur de volets roulants Legrand Niloé - 3 positions - pur
4,8 (6)
Offre limitée
106 produit(s) disponible(s)
21.61 € HT 25.93 € TTC
Schneider Electric
SCHXB4BJ53
Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F
Non géré en stock
A commander
21.33 € HT 25.60 € TTC
Schneider Electric
SCHXB4BL73415
Harmony bt-pous Ø22 double touche, ressort de rappel vert + rouge IP66, IP69 K
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
3M
TRM80049
Ruban Isolant 3M Blanc - Longueur 20 m
5,0 (2)
En stock
38 produit(s) disponible(s)
6.84 € HT 8.21 € TTC
Les avis clients
Découvrir les 1 avis
etoile-triangle de luxe
remplace avantageusement le bouton étoile-triangle, il suffit de rajouter le neutre si la machine ne l'avait pas seul petit point, la taille
Eric V, le 12/03/2015 à 12:15
Caractéristiques techniques
| Avec affichage | Non |
| Tension de fonctionnement nominale ue | 480,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 110,0 V |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Indice de protection (ip) | Ip20 |
| Classe de déclenchement | Autre |
| Courant de fonctionnement nominal ie 40 °c tu | 12,0 A |
| Puissance nominale de moteur triphasé, commutation standard, à 230 v | 2,2 kW |
| Puissance nominale de moteur triphasé, commutation standard, à 400 v | 5,5 kW |
| Température ambiante nominale sans déclassement | 40,0 °C |
| Protection intégrée contre les surcharges du moteur | Non |
| Type de tension d'actionnement | Ac/dc |
| Shunt interne | Oui |
| Régulation du couple de rotation | Non |
| Fonction | Direction unique |
