Photo(s) non contractuelle(s)

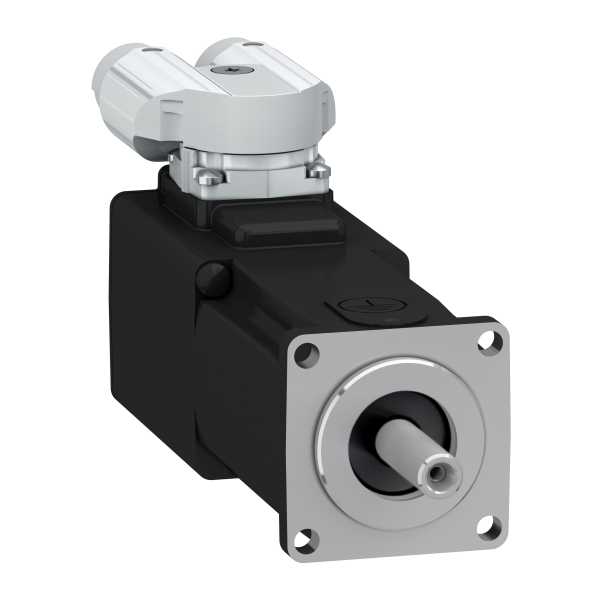

Bsh - moteur - 40mm 0,18nm 170w - arbre lisse ip54 sincos mono 16 frein
1478.82 € HT 1774.58 € TTC
Dont éco participation : 0.02 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 3549 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Fonction produit : Servo moteur
Nom abrégé de l'appareil : BSH
Vitesse mécanique maximum : 10000 Tr/mn
Couple continu à l'arrêt : 0.21 N.m pour LXM32.U60N4 1,5 Aà 480 V triphasé0.21 N.m pour LXM32.U45M2 1,5 Aà 230 V monophasé0.21 N.m pour LXM32.U60N4 1,5 Aà 400 V triphasé
Couple crête à l’arrêt : 0.8 N.m pour LXM32.U60N4 1,5 Aà 400 V triphasé0.8 N.m pour LXM32.U60N4 1,5 Aà 480 V triphasé0.8 N.m pour LXM32.U45M2 1,5 Aà 230 V monophasé
Puissance de sortie nominale : 77 W pour LXM32.U45M2 1,5 Aà 230 V monophasé166 W pour LXM32.U60N4 1,5 Aà 400 V triphasé166 W pour LXM32.U60N4 1,5 Aà 480 V triphasé
Couple nominal : 0.176 N.m pour LXM32.U60N4 1,5 Aà 400 V triphasé0.176 N.m pour LXM32.U60N4 1,5 Aà 480 V triphasé0.184 N.m pour LXM32.U45M2 1,5 Aà 230 V monophasé
Vitesse nominale : 9 000 tr/min pour LXM32.U60N4 1,5 Aà 400 V triphasé9 000 tr/min pour LXM32.U60N4 1,5 Aà 480 V triphasé4000 tr/min pour LXM32.U45M2 1,5 Aà 230 V monophasé
Type d'arbre : Arbre lisse
Degré de protection ip : IP50 (standard)
Résolution du retour vitesse : 32768 points/tour
Frein de parking : Avec
Support de montage : Bride conforme à la norme internationale
Raccordement électrique : Connecteurs orientables à angle droit
Caractéristiques complémentaires :
Compatibilité de gamme : Lexium 32
[us] tension d'alimentation : 400 V
Nombre de phases réseau : Triphasé
Courant continu à l'arrêt : 1.12 A
Alimentation continue : 220 W
Courant maximal irms : 4.7 A for LXM32.U60N4 at 480 V4.7 A for LXM32.U45M2 at 230 V4.7 A for LXM32.U60N4 at 400 V
Courant permanent maximum : 1.12 A
Fréquence de commutation : 8 kHz
Second arbre : Sans avec deuxième extrémité d’arbre
Diamètre de l'axe : 8 mm
Longueur de l'axe : 25 mm
Type de retour : Sinocs Hiperface monotour
Couple statique : 0.4 N.m (holding brake)
Taille bride moteur : 40 mm
Nombre de taille moteur : 1
Constante de couple : 0.19 N.m/A at 120 °C
Constante de fem : 13.6 V/ktr/mn à 20 °C
Nombre de pôles de moteur : 10
Inertie du rotor : 0.04 kg.cm²
Résistance du stator : 17.2 Ohm à 20 °C
Inductance du stator : 14.6 mH à 20 °C
Constante de temps électrique du stator : 0.85 ms at 20 °C
Force axiale maximale fa : 0,2 x Fr
Puissance d'accrochage des freins : 5.8 W
Type de refroidissement : Convection naturelle
Longueur : 99.4 mm
Diamètre du centrage : 30 mm
Profondeur du diamètre de centrage : 2,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 46 mm
Poids : 0.6 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac |
| Tension assignée (ue) | 400,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 10,0 |
| Indice de protection (ip) | Ip65 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 0,176 kN |
| Calibre/courant nominal assigné (in) | 0 A |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 20,0 °C |
| Vitesse de rotation assignée à fréquence assignée | 0 1/min |
| Puissance nominale à fréquence assignée | 0 kW |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Matériau du boîtier/corps | Autre |
