Photo(s) non contractuelle(s)
Compact nsx - déclencheur micrologic 2.2m 220a - 3p3d pour nsx250
521.36 € HT 625.63 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 23-28 jours Délai estimatif
Jusqu'à 1251 points de fidélité en achetant ce produit
Schneider Electric
SCHC25B3
Compact nsx250b - bloc de coupure sans déclencheur - 250a - 3p - 25ka - fixe
Non géré en stock
A commander
504.70 € HT 605.64 € TTC
Schneider Electric
SCHC25F3
Bloc de coupure sans déclencheur - Compact nsx250f - 250a - 3p - 25ka - fixe
Rupture temporaire
A commander
607.51 € HT 729.01 € TTC
Schneider Electric
SCHC25H3
Compact nsx250h - bloc de coupure sans déclencheur - 250a - 3p - 70ka - fixe
Non géré en stock
A commander
841.46 € HT 1009.75 € TTC
Schneider Electric
SCHC25L3

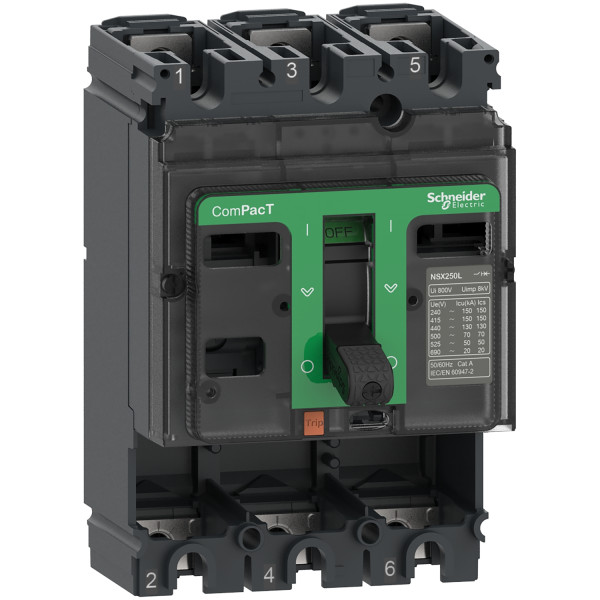

Compact nsx250l - bloc de coupure sans déclencheur - 250a - 3p - 150ka - fixe
Non géré en stock
A commander
1470.68 € HT 1764.82 € TTC
Schneider Electric
SCHC25N3
Compact nsx250n - bloc de coupure sans déclencheur - 250a - 3p - 50ka - fixe
Non géré en stock
A commander
718.93 € HT 862.72 € TTC
Schneider Electric
SCHC25S3
Compact nsx250s - bloc de coupure sans déclencheur - 250a - 3p - 100ka - fixe
Non géré en stock
A commander
1142.61 € HT 1371.13 € TTC
Description

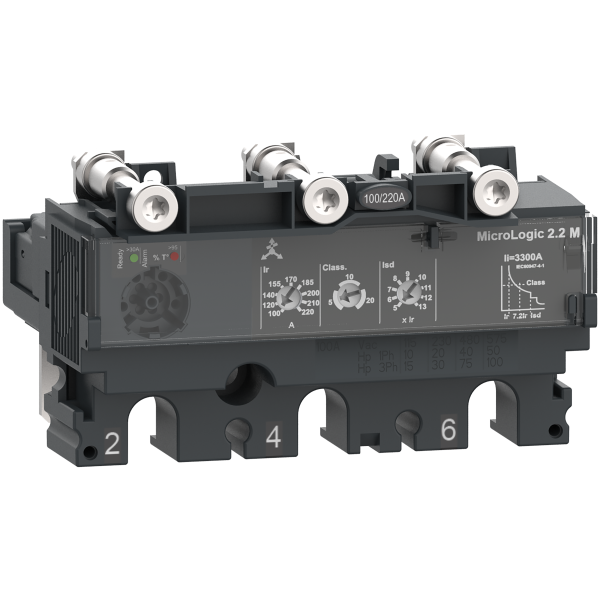

Compact NSX - Déclencheur Micrologic 2.2M 220A - 3P3D pour NSX250 par Schneider Electric
Le déclencheur Micrologic 2.2M 220A - 3P3D pour NSX250 de Schneider Electric est un composant essentiel pour la protection et la gestion des circuits électriques dans les installations industrielles et commerciales. Conçu pour offrir une protection optimale contre les surcharges et les courts-circuits, ce déclencheur est compatible avec les disjoncteurs Compact NSX250. Grâce à sa technologie avancée, il assure une surveillance précise et continue des courants, garantissant ainsi la sécurité et la fiabilité de vos installations électriques.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Technologie avancée pour une surveillance précise des courants
- Compatible avec les disjoncteurs Compact NSX250
- Installation et maintenance faciles
- Conception robuste et durable
Caractéristiques du Produit :
- Type de produit : Déclencheur
- Nom de la gamme : Compact NSX
- Type de déclencheur : Micrologic 2.2M
- Courant nominal : 220A
- Nombre de pôles : 3P
- Type de protection : 3D (protection contre les surcharges et les courts-circuits)
- Compatibilité : NSX250
- Marque : Schneider Electric
Pour utiliser le déclencheur Micrologic 2.2M 220A - 3P3D, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute intervention.
- Installez le déclencheur sur le disjoncteur Compact NSX250 en suivant les instructions du manuel d'installation fourni par Schneider Electric.
- Connectez les câbles électriques aux bornes appropriées du déclencheur.
- Vérifiez toutes les connexions pour vous assurer qu'elles sont sécurisées et conformes aux normes de sécurité.
- Rétablissez l'alimentation électrique et testez le déclencheur pour vérifier son bon fonctionnement.
Recommandations
Pour garantir une utilisation optimale et une longue durée de vie du déclencheur Micrologic 2.2M 220A - 3P3D, suivez ces recommandations :
- Effectuez des inspections régulières pour détecter tout signe d'usure ou de dommage.
- Nettoyez les composants régulièrement pour éviter l'accumulation de poussière et de débris.
- Assurez-vous que le déclencheur est utilisé dans des conditions environnementales appropriées, en évitant les températures extrêmes et l'humidité excessive.
- Consultez le manuel d'utilisation pour des instructions détaillées sur l'entretien et le dépannage.
- En cas de doute ou de problème, contactez un professionnel qualifié ou le service client de Schneider Electric pour obtenir de l'aide.
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
38 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
54 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCHLV432594
Cache-Borne Long 4P pour Disjoncteur NSX 400-630 ComPacT NSX Schneider
En stock
2 produit(s) disponible(s)
54.39 € HT 65.27 € TTC
Schneider Electric
SCH29370
Verrouillage Amovible pour Maneton par 1 à 3 Cadenas ComPacT NSX Schneider – pour NSX630
En stock
5 produit(s) disponible(s)
21.21 € HT 25.45 € TTC
Schneider Electric
SCHLV429516
Cache-Bornes ComPacT NSX Schneider 4P Court – pour NSX100 à 250
En stock
18 produit(s) disponible(s)
18.91 € HT 22.69 € TTC
Schneider Electric
SCHLV432641
Télécommande électromécanique MT630 ComPacT NSX Schneider Electric - avec Adaptateur SDE - pour Appareil Compact NSX630
En stock
2 produit(s) disponible(s)
1305.95 € HT 1567.14 € TTC
Schneider Electric
SCHLV432643
MT400/630 24-30V CC TELECOMMANDE DISJONCTEUR NSX400/630
En stock
1 produit(s) disponible(s)
1473.63 € HT 1768.36 € TTC
Schneider Electric
SCHLV429517
Cache-Bornes Long pour Disjoncteur ou Socle 3P ComPacT NSX Schneider – pour NSX 100 à 250
En stock
4 produit(s) disponible(s)
23.03 € HT 27.64 € TTC
Schneider Electric
SCH33645
Lot d'adaptateurs de raccordement ComPacT Schneider Electric - pour cosse - 4 pièces - 4P - 1600A
En stock
10 produit(s) disponible(s)
230.82 € HT 276.98 € TTC
Schneider Electric
SCH31057
Schneider Electric Commande Rotative Latérale Droite Ins, Inv 250 Poignée Noire
En stock
1 produit(s) disponible(s)
49.44 € HT 59.33 € TTC
Schneider Electric
SCHLV434128
Compact afficheur tableau fdm128 multi-équipements, disjoncteurs et smartlink
En stock
1 produit(s) disponible(s)
805.72 € HT 966.86 € TTC
Schneider Electric
SCH18674
Schneider Electric Disjoncteur Modulaire Multi 9 Ng125N 4 Pôles 125 A Courbe D
En stock
2 produit(s) disponible(s)
617.73 € HT 741.28 € TTC
Schneider Electric
SCHC40F4
Bloc de coupure sans déclencheur - Compact nsx400f - 400a - 4p - 36ka
En stock
1 produit(s) disponible(s)
1642.67 € HT 1971.20 € TTC
Legrand
LEG026055
Bloc differentiel électronique DPX/DPX-I 250 - 4P - montage aval
En stock
1 produit(s) disponible(s)
1028.14 € HT 1233.77 € TTC
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
27.88 € HT 33.46 € TTC
Schneider Electric
SCHLV429393
BOBINE MX 125V CC ACCESSOIRE DISJONCTEUR NSX100-630
En stock
1 produit(s) disponible(s)
105.04 € HT 126.05 € TTC
Caractéristiques techniques
| Courant permanent nominal (iu) | 220,0 A |
| Nombre de pôles | 3,0 |
| Fonction déclencheur de court-circuit | Retardé |
| Réglage de courant du déclencheur de surcharge | 220,0 A |
| Réglage de courant du déclencheur de surcharge | 100 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 690 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 690 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 690 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 690 V |
| Avec fonction de protection contre les mises à la terre accidentelles | Non |
| Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé | 3300,0 A |
| Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé | 3300,0 A |
| Finition de la protection du moteur | Déclencheur électronique |
| Type de tension d'actionnement | Auto-alimenté |
