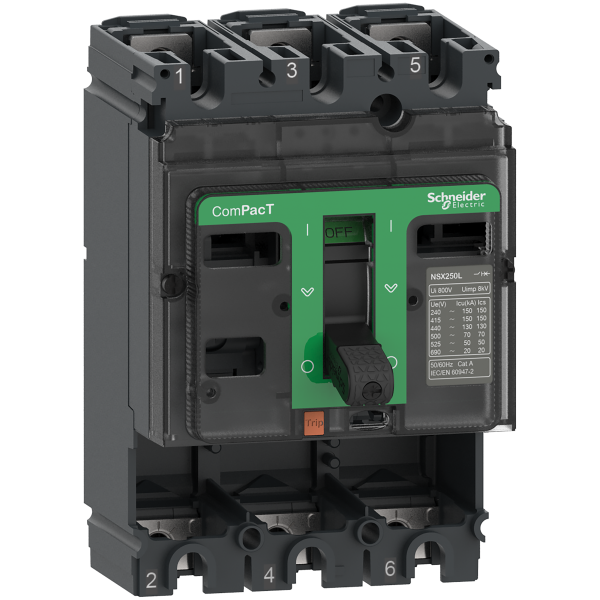

Bloc de coupure sans déclencheur - Compact nsx250f - 250a - 3p - 25ka - fixe
591.31 € HT 709.57 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 1419 points de fidélité en achetant ce produit
Description
Bloc de coupure sans déclencheur - Compact nsx250f - 250a - 3p - 25ka - fixe
Caractéristiques principales
Gamme ComPacT nouvelle génération
Nom du produit ComPacT NSX nouvelle génération
Nom de l'appareil NSX250F
Type de produit ou équipement Bloc de coupure
Application Distribution
Description des pôles 3P
[In] courant assigné d'emploi 250 A à 40 °C
[Ue] tension assignée d'emploi 690 V CA 50/60 Hz se conformer à CEI 60947-2
Type de réseau CA
Fréquence du réseau 50/60 Hz
Aptitude au sectionnement Oui se conformer à EN/CEI 60947-2
Catégorie d'emploi Catégorie A
Pouvoir de coupure ultime en court-circuit [Icu] 85 kA à 240 V CA 50/60 Hz se conformer à UL 508
22 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-2
35 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2
36 kA Icu à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2
8 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2
85 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2
35 kA à 480 V CA 50/60 Hz se conformer à UL 508
30 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
15 kA à 600 V CA 50/60 Hz se conformer à UL 508
Niveau de performance F 36 kA 415 V CA
Type de commande Par maneton
Mode d'installation Fixe
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 250,0 A |
| Nombre de pôles | 3,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Tension assignée (ue) | 690,0 V |
| Tension assignée (ue) | 690 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 36,0 kA |
| Adapté à un montage de profilés chapeaux | Non |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Oui |
| Appareil complet avec unité de protection | Non |
| Avec déclencheur à sous-tension intégré | Non |
