Photo(s) non contractuelle(s)
Compact nsx250h - disjoncteur - micrologic 2.2 250a - 3p3d - 70ka - montage fixe
1457.24 € HT 1748.69 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 3497 points de fidélité en achetant ce produit
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
15 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCH29452
contact auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV bas niveau
Non géré en stock
A commander
52.19 € HT 62.63 € TTC
Schneider Electric
SCHLV429289
KIT COMPACT DEBROCHABLE 3P SUR SOCLE ACCESSOIRE DISJONCTEUR NSX100 250
Non géré en stock
A commander
180.12 € HT 216.14 € TTC
Schneider Electric
SCHLV429329
6 SEPARATEURS DE PHASES ACCESSOIRE DISJONCTEUR NSX100 250 INV INS
Non géré en stock
A commander
17.16 € HT 20.59 € TTC
Schneider Electric
SCHLV429337T
Compact nsx - commande rotative directe standard accessoire pour nsx250
Non géré en stock
A commander
81.85 € HT 98.22 € TTC
Schneider Electric
SCHLV429338T
Compact nsx - commande rotative prolongée standard - poignée noire pour nsx250
Non géré en stock
A commander
136.01 € HT 163.21 € TTC
Schneider Electric
SCHLV429354T
Compact nsx - interverrouillage méca. pour appareil à maneton pour nsx250
Non géré en stock
A commander
201.18 € HT 241.42 € TTC
Schneider Electric
SCHLV429369ET
Compact nsx - interverrouillage méca pour appareil à cde rotative prol pr nsx250
Non géré en stock
A commander
239.88 € HT 287.86 € TTC
Schneider Electric
SCHLV429369T
Compact nsx - interverrouillage méca. pour appareil à cde rotative pour nsx250
Non géré en stock
A commander
211.40 € HT 253.68 € TTC
Schneider Electric
SCHLV429370T
Compact nsx250 - verrouillage du maneton par 1 à 3 cadenas position o - fixe
Non géré en stock
A commander
21.02 € HT 25.22 € TTC
Schneider Electric
SCHLV429371T
Compact nsx250 - verrouillage du maneton par 1 à 3 cadenas position o/f - fixe
Non géré en stock
A commander
42.51 € HT 51.01 € TTC
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
25 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCHLV429388
BOBINE MX 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
90.95 € HT 109.14 € TTC
Schneider Electric
SCHLV429407
Déclencheur Voltmétrique MN 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
Rupture temporaire
A commander
119.43 € HT 143.32 € TTC
Schneider Electric
SCHLV429408
BOBINE MN 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
126.13 € HT 151.36 € TTC
Schneider Electric
SCHLV429454
Compact nsx - contact auxiliaire 1of ou 1sd pr nsx & ns - communication sans fil
Prix sur consultation
Schneider Electric
SCHLV429492
Vigi 200-440v 3p for nsx250
Non géré en stock
A commander
1896.83 € HT 2276.20 € TTC
Schneider Electric
SCHLV429515
1 CACHE BORNES COURT 3P ACCESSOIRE DISJONCTEUR NSX100-250
Offre limitée
22 produit(s) disponible(s)
21.74 € HT 26.09 € TTC
Schneider Electric
SCHLV429517
Cache-Bornes Long pour Disjoncteur ou Socle 3P ComPacT NSX Schneider – pour NSX 100 à 250
En stock
4 produit(s) disponible(s)
23.03 € HT 27.64 € TTC
Schneider Electric
SCHLV431541
MT250 220-240V 50/60HZ 208-277V 60HZ TELECOMMANDE DISJONCTEUR NSX250
Non géré en stock
A commander
665.14 € HT 798.17 € TTC
Description

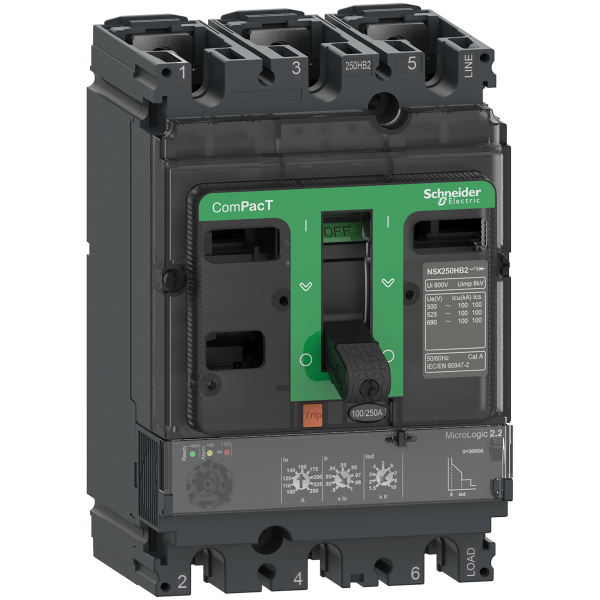

Compact NSX250H - Disjoncteur - Micrologic 2.2 250A - 3P3D - 70kA - Montage Fixe par Schneider Electric
Le Compact NSX250H de Schneider Electric est un disjoncteur de haute performance conçu pour offrir une protection fiable et efficace dans les installations électriques. Équipé de la technologie Micrologic 2.2, ce disjoncteur assure une protection optimale contre les surcharges et les courts-circuits. Avec une capacité de coupure de 70kA et une intensité nominale de 250A, il est idéal pour les applications industrielles et commerciales exigeantes. Son montage fixe en fait une solution robuste et durable pour les environnements électriques complexes.
Les + du Produit :
- Protection avancée avec la technologie Micrologic 2.2
- Capacité de coupure élevée de 70kA
- Intensité nominale de 250A adaptée aux applications industrielles
- Montage fixe pour une installation stable et sécurisée
- Fiabilité et durabilité assurées par la marque Schneider Electric
Caractéristiques du Produit :
- Type de produit : Disjoncteur
- Technologie : Micrologic 2.2
- Intensité nominale : 250A
- Nombre de pôles : 3P3D
- Capacité de coupure : 70kA
- Montage : Fixe
Utilisation :
Pour utiliser le disjoncteur Compact NSX250H, suivez ces étapes :
- Assurez-vous que l'installation électrique est hors tension avant de commencer l'installation.
- Fixez le disjoncteur sur le panneau de montage en utilisant les vis et supports appropriés.
- Connectez les câbles d'alimentation aux bornes du disjoncteur en respectant les indications de polarité.
- Vérifiez toutes les connexions pour vous assurer qu'elles sont bien serrées et sécurisées.
- Remettez l'installation sous tension et testez le disjoncteur pour vérifier son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur Compact NSX250H, il est recommandé de :
- Effectuer des inspections régulières pour s'assurer de l'absence de signes d'usure ou de dommages.
- Tester périodiquement le disjoncteur pour vérifier son bon fonctionnement et sa capacité de coupure.
- Suivre les instructions du fabricant pour l'entretien et les mises à jour éventuelles.
- Consulter un professionnel qualifié pour toute intervention complexe ou en cas de doute sur l'installation.
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 250,0 A |
| Nombre de pôles | 3,0 |
| Réglage de courant du déclencheur de surcharge | 250,0 A |
| Réglage de courant du déclencheur de surcharge | 225 A |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Tension assignée (ue) | 690,0 V |
| Tension assignée (ue) | 690 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 70,0 kA |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 2500,0 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 2500 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 3000,0 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 3000 A |
| Adapté à un montage de profilés chapeaux | Non |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Oui |
| Appareil complet avec unité de protection | Oui |
| Avec déclencheur à sous-tension intégré | Non |
