Photo(s) non contractuelle(s)

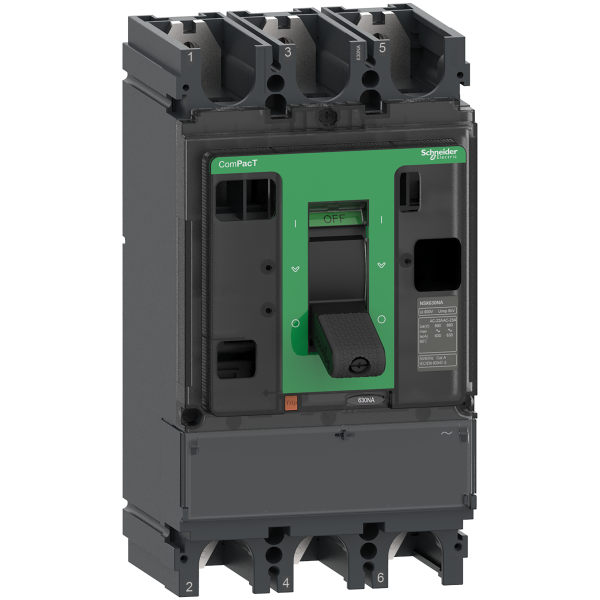

Compact nsx400na - interrupteur sectionneur - 400a - 3p
894.50 € HT 1073.40 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 2146 points de fidélité en achetant ce produit
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
15 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCH29452
contact auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV bas niveau
Non géré en stock
A commander
52.19 € HT 62.63 € TTC
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
25 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCHLV429388
BOBINE MX 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
90.95 € HT 109.14 € TTC
Schneider Electric
SCHLV429407
Déclencheur Voltmétrique MN 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
Rupture temporaire
A commander
119.43 € HT 143.32 € TTC
Schneider Electric
SCHLV429408
BOBINE MN 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
126.13 € HT 151.36 € TTC
Schneider Electric
SCHLV429454
Compact nsx - contact auxiliaire 1of ou 1sd pr nsx & ns - communication sans fil
Prix sur consultation
Schneider Electric
SCHLV432464
Vigi 200-440v 3p for nsx400/630
Non géré en stock
A commander
2101.35 € HT 2521.62 € TTC
Schneider Electric
SCHLV432538
KIT COMPACT DEBROCHABLE 3P SUR SOCLE ACCESSOIRE DISJONCTEUR NSX400 630
Non géré en stock
A commander
451.64 € HT 541.97 € TTC
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
25.16 € HT 30.19 € TTC
Schneider Electric
SCHLV432591
1 CACHE BORNES COURT 3P ACCESSOIRE DISJONCTEUR NSX400/630
Non géré en stock
A commander
38.41 € HT 46.09 € TTC
Schneider Electric
SCHLV432593
1 cache-borne long pour disjoncteur ou socle -ComPacT NSX - 3P pour NSX400-630
En stock
1 produit(s) disponible(s)
50.03 € HT 60.04 € TTC
Schneider Electric
SCHLV432597T
Compact nsx - commande rotative directe - standard - poignée noire pour nsx630
Non géré en stock
A commander
141.21 € HT 169.45 € TTC
Schneider Electric
SCHLV432598T
Compact nsx - commande rotative prolongée standard - poignée noire pour nsx630
En stock
1 produit(s) disponible(s)
193.54 € HT 232.25 € TTC
Schneider Electric
SCHLV432614T
Compact nsx - interverrouillage méca. pour appareil à maneton pour nsx630
Non géré en stock
A commander
229.81 € HT 275.77 € TTC
Schneider Electric
SCHLV432621ET
Compact nsx - interverrouillage méca pour appareil à cde rotative prol pr nsx630
Non géré en stock
A commander
273.38 € HT 328.06 € TTC
Schneider Electric
SCHLV432621T
Compact nsx - interverrouillage méca. pour appareil à cde rotative pour nsx630
Non géré en stock
A commander
260.96 € HT 313.15 € TTC
Schneider Electric
SCHLV432631
VERROUILLAGE FIXE POUR 3 CADENAS ACCESSOIRE DISJONCTEUR NSX400/630
Non géré en stock
A commander
42.35 € HT 50.82 € TTC
Schneider Electric
SCHLV432641
Télécommande électromécanique MT630 ComPacT NSX Schneider Electric - avec Adaptateur SDE - pour Appareil Compact NSX630
En stock
2 produit(s) disponible(s)
1179.15 € HT 1414.98 € TTC
Description
Compact nsx400na - interrupteur sectionneur - 400a - 3p par Schneider Electric
Le Compact NSX400NA de Schneider Electric est un interrupteur sectionneur de haute performance conçu pour des applications industrielles et commerciales. Avec une capacité de 400A et une configuration à 3 pôles, cet interrupteur sectionneur offre une solution fiable pour la gestion et la protection des circuits électriques. Il est conçu pour assurer une isolation efficace et sécurisée des circuits, minimisant ainsi les risques de court-circuit et de surcharge. Grâce à sa conception robuste et à ses matériaux de haute qualité, le Compact NSX400NA garantit une longue durée de vie et une performance optimale dans des environnements exigeants.
Les + du Produit :
- Fiabilité et sécurité accrues grâce à une isolation efficace des circuits.
- Capacité de 400A adaptée aux applications industrielles et commerciales.
- Conception robuste pour une durabilité et une performance à long terme.
- Facilité d'installation et de maintenance.
- Marque de confiance avec une réputation mondiale.
Caractéristiques du Produit :
Caractéristiques techniques :
- Type de produit : Interrupteur sectionneur
- Marque : Schneider Electric
- Référence : SCHC403400S
- Code EAN : 3606482002876
- Capacité : 400A
- Nombre de pôles : 3
- Normes de conformité : IEC 60947-3
- Température de fonctionnement : -25°C à +70°C
- Dimensions : 161 mm x 140 mm x 86 mm
- Poids : 2.5 kg
- Matériau : Plastique renforcé
- Indice de protection : IP40
Utilisation :
Pour utiliser le Compact NSX400NA, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant l'installation.
- Montez l'interrupteur sectionneur sur un panneau ou un rail DIN selon les instructions du fabricant.
- Connectez les câbles d'entrée et de sortie aux bornes appropriées en respectant les normes de sécurité électrique.
- Vérifiez toutes les connexions pour s'assurer qu'elles sont sécurisées et conformes aux spécifications.
- Rétablissez l'alimentation électrique et testez l'interrupteur pour vérifier son bon fonctionnement.
Recommandations
Pour une utilisation optimale du Compact NSX400NA, il est recommandé de :
- Effectuer des inspections régulières pour détecter tout signe d'usure ou de dommage.
- Nettoyer périodiquement les bornes et les connexions pour éviter l'accumulation de poussière et de débris.
- Suivre les instructions d'installation et de maintenance fournies par Schneider Electric.
- Utiliser des équipements de protection individuelle (EPI) lors de l'installation et de la maintenance.
- Consulter un électricien qualifié pour toute question ou problème technique.
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 400,0 A |
| Nombre de pôles | 3,0 |
| Tension de fonctionnement normale | 690,0 V |
| Tension de fonctionnement normale | 690 V |
| Classe de protection (ip), face avant | Ip30 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre d'interrupteurs | 1,0 |
| Verrouillable | Oui |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Manette / levier |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Courant nominal de courte durée admissible icw | 5,0 kA |
| Couleur de l'élément d'actionnement | Noir |
| Convient pour montage au sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. ue en ca | 690,0 V |
| Commande motorisée en option | Oui |
| Déclencheur voltmétrique en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Courant permanent nominal, ac-21, 400 v | 400 A |
| Finition de l'inverseur | Non |
| Courant permanent nominal, ac-23, 400 v | 400,0 A |
