Photo(s) non contractuelle(s)

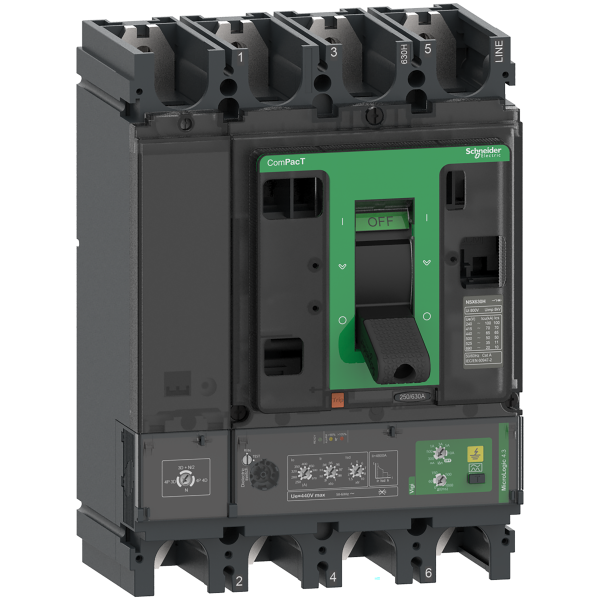

Compact nsx630n - disjoncteur vigi - micrologic 4.3 570a - 4p4d - 50ka - fixe
5566.25 € HT 6679.50 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Réception à venir le 03/01/2025 + 1 pièces
Jusqu'à 12000 points de fidélité en achetant ce produit
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
15 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCH29452
contact auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV bas niveau
Non géré en stock
A commander
52.19 € HT 62.63 € TTC
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
25 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCHLV429388
BOBINE MX 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
90.95 € HT 109.14 € TTC
Schneider Electric
SCHLV429407
Déclencheur Voltmétrique MN 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
Rupture temporaire
A commander
119.43 € HT 143.32 € TTC
Schneider Electric
SCHLV429408
BOBINE MN 380-415V 50/60HZ 440-480V 60HZ ACCESSOIRE DISJONCTEUR NSX100-630
Non géré en stock
A commander
126.13 € HT 151.36 € TTC
Schneider Electric
SCHLV429454
Compact nsx - contact auxiliaire 1of ou 1sd pr nsx & ns - communication sans fil
Prix sur consultation
Schneider Electric
SCHLV432465
Vigi 200-440v 4p for nsx400/630
Non géré en stock
A commander
2449.05 € HT 2938.86 € TTC
Schneider Electric
SCHLV432539
KIT COMPACT DEBROCHABLE 4P SUR SOCLE ACCESSOIRE DISJONCTEUR NSX400 630
Non géré en stock
A commander
560.46 € HT 672.55 € TTC
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
25.16 € HT 30.19 € TTC
Schneider Electric
SCHLV432592
Cache-Bornes Court 4P ComPacT NSX Schneider Electric
Non géré en stock
A commander
40.23 € HT 48.28 € TTC
Schneider Electric
SCHLV432594
Cache-Borne Long 4P pour Disjoncteur NSX 400-630 ComPacT NSX Schneider
En stock
4 produit(s) disponible(s)
54.39 € HT 65.27 € TTC
Schneider Electric
SCHLV432597T
Compact nsx - commande rotative directe - standard - poignée noire pour nsx630
Non géré en stock
A commander
141.21 € HT 169.45 € TTC
Schneider Electric
SCHLV432598T
Compact nsx - commande rotative prolongée standard - poignée noire pour nsx630
En stock
1 produit(s) disponible(s)
193.54 € HT 232.25 € TTC
Schneider Electric
SCHLV432614T
Compact nsx - interverrouillage méca. pour appareil à maneton pour nsx630
Non géré en stock
A commander
229.81 € HT 275.77 € TTC
Schneider Electric
SCHLV432621ET
Compact nsx - interverrouillage méca pour appareil à cde rotative prol pr nsx630
Non géré en stock
A commander
273.38 € HT 328.06 € TTC
Schneider Electric
SCHLV432621T
Compact nsx - interverrouillage méca. pour appareil à cde rotative pour nsx630
Non géré en stock
A commander
260.96 € HT 313.15 € TTC
Schneider Electric
SCHLV432631
VERROUILLAGE FIXE POUR 3 CADENAS ACCESSOIRE DISJONCTEUR NSX400/630
Non géré en stock
A commander
42.35 € HT 50.82 € TTC
Schneider Electric
SCHLV432641
Télécommande électromécanique MT630 ComPacT NSX Schneider Electric - avec Adaptateur SDE - pour Appareil Compact NSX630
En stock
2 produit(s) disponible(s)
1179.15 € HT 1414.98 € TTC
Description
Compact NSX630N - Disjoncteur Vigi - Micrologic 4.3 570A - 4P4D - 50kA - Fixe par Schneider Electric
Le disjoncteur Compact NSX630N de Schneider Electric est une solution de protection électrique avancée, conçue pour les installations industrielles et commerciales. Équipé de la technologie Micrologic 4.3, ce disjoncteur offre une protection fiable et précise contre les surcharges et les courts-circuits. Avec une capacité de coupure de 50kA et une intensité nominale de 570A, il est idéal pour les applications nécessitant une haute performance et une sécurité accrue. Ce modèle à 4 pôles (4P4D) est conçu pour une installation fixe, garantissant une robustesse et une durabilité exceptionnelles.
Les + du Produit :
- Protection avancée avec la technologie Micrologic 4.3
- Capacité de coupure élevée de 50kA
- Intensité nominale de 570A adaptée aux applications industrielles
- Conception robuste et durable pour une installation fixe
- Fiabilité et précision dans la détection des défauts électriques
Caractéristiques du Produit :
Caractéristiques techniques
- Marque : Schneider Electric
- Type de produit : Disjoncteur Vigi
- Référence : SCHC63N44V570
- Code EAN : 3606481994141
- Technologie : Micrologic 4.3
- Intensité nominale : 570A
- Nombre de pôles : 4P4D
- Capacité de coupure : 50kA
- Type d'installation : Fixe
Utilisation :
Pour utiliser le disjoncteur Compact NSX630N, suivez les étapes suivantes :
- Assurez-vous que l'installation électrique est hors tension avant toute manipulation.
- Fixez le disjoncteur sur le rail DIN ou dans le tableau électrique conformément aux instructions du fabricant.
- Connectez les câbles d'alimentation aux bornes appropriées en respectant les schémas de câblage fournis.
- Réglez les paramètres de protection sur l'unité Micrologic 4.3 selon les besoins de votre installation.
- Remettez l'installation sous tension et vérifiez le bon fonctionnement du disjoncteur.
Recommandations
Pour une utilisation optimale du disjoncteur Compact NSX630N, il est recommandé de :
- Effectuer des vérifications régulières de l'installation pour s'assurer de l'absence de défauts électriques.
- Suivre les instructions de maintenance fournies par Schneider Electric pour prolonger la durée de vie du disjoncteur.
- Utiliser des équipements de protection individuelle (EPI) lors de l'installation et de la maintenance.
- Consulter un électricien qualifié pour toute intervention complexe ou en cas de doute.
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 570,0 A |
| Nombre de pôles | 4,0 |
| Réglage de courant du déclencheur de surcharge | 570,0 A |
| Réglage de courant du déclencheur de surcharge | 570 A |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Tension assignée (ue) | 440,0 V |
| Tension assignée (ue) | 440 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 50,0 kA |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 5700,0 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 5700 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 6900,0 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 6900 A |
| Adapté à un montage de profilés chapeaux | Non |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Oui |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Oui |
| Appareil complet avec unité de protection | Oui |
| Avec déclencheur à sous-tension intégré | Non |
