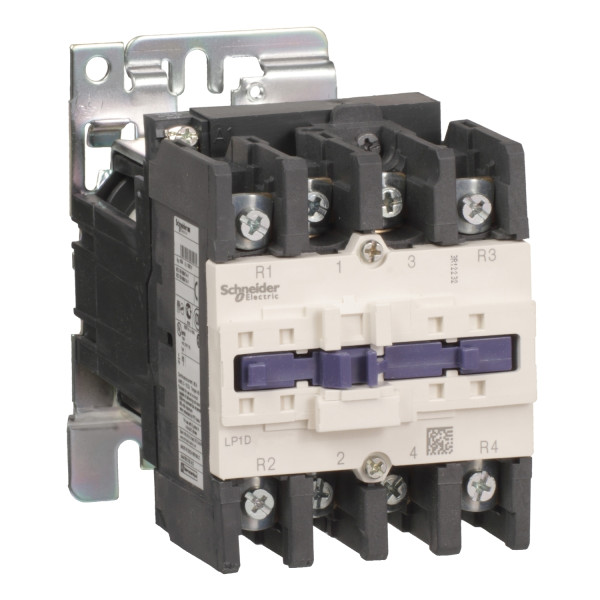

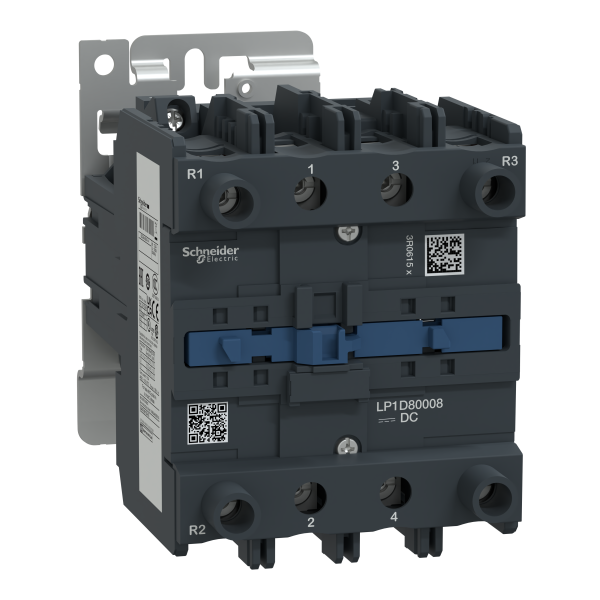

Schneider Electric Contacteur Tesys Lp1D 4P (2F Plus 2O) Ac1 440V 125 A Bobine 220 V Cc
Schneider Electric Contacteur Tesys Lp1D 4P (2F Plus 2O) Ac1 440V 125 A Bobine 220 V Cc
Schneider Electric Contacteur Tesys Lp1D 4P (2F Plus 2O) Ac1 440V 125 A Bobine 220 V Cc
Schneider Electric Contacteur Tesys Lp1D 4P (2F Plus 2O) Ac1 440V 125 A Bobine 220 V Cc

Photo(s) non contractuelle(s)

Schneider Electric Contacteur Tesys Lp1D 4P (2F Plus 2O) Ac1 440V 125 A Bobine 220 V Cc

859.90 € HT 1031.88 € TTC

Marque Schneider Electric

Référence LP1D80008MD

EAN 3389110203691

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 9-14 jours Délai estimatif

Schneider Electric

SCHLA4DC3U

Schneider Electric Module D'Antiparasitage - Diodes - 24..250 V Cc

Non géré en stock
A commander

16.58 € HT 19.90 € TTC

Schneider Electric

SCHLA4DE3U

Schneider Electric Module D Antiparasitage Varistance 110 à 250 V Cc

Non géré en stock
A commander

43.16 € HT 51.79 € TTC

Schneider Electric

SCHLAD9ET1S

Tesys D - Capot De Sécurité Rouge - Pour Contacteur De 09 à 65a

Non géré en stock
A commander

1.46 € HT 1.75 € TTC

Soit un total de 14.60 € HT Soit un total de 17.50 € TTC

Schneider Electric

SCHLADN02

Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Bornes à Visétriers

Non géré en stock
A commander

10.35 € HT 12.42 € TTC

Schneider Electric

SCHLADN04

Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 4 O Bornes à Visétriers

Non géré en stock
A commander

18.09 € HT 21.71 € TTC

-28%

Schneider Electric

SCHLADN11

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers

Offre limitée
67 produit(s) disponible(s)

5.67 € HT 6.80 € TTC

4.08 € HT 4.90 € TTC

Schneider Electric

SCHLADN13

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 3 O Bornes à Visétriers

Non géré en stock
A commander

18.95 € HT 22.74 € TTC

Schneider Electric

SCHLADN20

Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Bornes à Visétriers

Non géré en stock
A commander

10.16 € HT 12.19 € TTC

Schneider Electric

SCHLADN22

Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers

En stock
106 produit(s) disponible(s)

8.25 € HT 9.90 € TTC

Schneider Electric

SCHLADN31

Schneider Electric Bloc de contacts auxiliaires Tesys 3 F Plus 1 O Bornes à Visétriers

En stock
36 produit(s) disponible(s)

8.25 € HT 9.90 € TTC

Schneider Electric

SCHLADN40

Schneider Electric Bloc de contacts auxiliaires Tesys 4 F Plus 0 O Bornes à Visétriers

En stock
16 produit(s) disponible(s)

7.79 € HT 9.35 € TTC

Schneider Electric

SCHLADR0

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers

Non géré en stock
A commander

74.79 € HT 89.75 € TTC

Schneider Electric

SCHLADR2

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers

En stock
16 produit(s) disponible(s)

41.58 € HT 49.90 € TTC

Schneider Electric

SCHLADR4

Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers

En stock
2 produit(s) disponible(s)

82.66 € HT 99.19 € TTC

Schneider Electric

SCHLADS2

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers

Non géré en stock
A commander

79.55 € HT 95.46 € TTC

Schneider Electric

SCHLADT0

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers

Non géré en stock
A commander

74.79 € HT 89.75 € TTC

Schneider Electric

SCHLADT2

Bloc de Contacts Auxiliaires 1F+1O Borniers à Vis-Etriers TeSys D Schneider

En stock
45 produit(s) disponible(s)

41.58 € HT 49.90 € TTC

Schneider Electric

SCHLADT4

Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers

Rupture temporaire
A commander

86.78 € HT 104.14 € TTC

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name :
  • Type de produit ou de composant : Contacteur
  • Nom abrégé d'appareil : LP1D
  • Application du contacteur : Charge résistive
  • Catégorie d'emploi : AC-1
  • Description des pôles : 4P
  • Composition des pôles : 2F+2O
  • [ue] tension assignée d'emploi :
  • [ie] courant assigné d'emploi :
  • Control circuit type :
  • Tension circuit de commande : 220 V DC
  • [uimp] tension assignéede tenue aux chocs : 8 kV conformément à IEC 60947
  • Catégorie de surtension : III
  • [ith] courant thermique conventionnel : 125 A à <= 60 °C pour circuit de puissance
  • Pouvoir nominal d'enclenchement irms : 1100 A à 440 V pour circuit de puissance conformément à IEC 60947
  • Pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance conformément à IEC 60947
  • [icw] courant assigné de courte durée admissible : 135 A <= 40 °C 10 min circuit de puissance / 640 A <= 40 °C 10 s circuit de puissance / 990 A <= 40 °C 1 s circuit de puissance / 320 A <= 40 °C 1 min circuit de puissance
  • Calibre du fusible à associer : 160 A gG à <= 690 V coordination type 2 pour circuit de puissance / 200 A gG à <= 690 V coordination type 1 pour circuit de puissance
  • Impédance moyenne : À 50 Hz - Ith 125 A pour circuit de puissance
  • [ui] tension assignée d'isolement : 1000 V pour circuit de puissance conformément à IEC 60947-4-1 / 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL
  • Durée de vie électrique : 0.8 Mcycles 125 A AC-1 à Ue <= 440 V
  • Puissance dissipée par pôle : 12.5 W AC-1
  • Couvercle de protection : Sans
  • Support de montage : Platine / Rail
  • Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
  • Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
  • Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 4...25 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 4...16 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteur 2 câble(s) 4...25 mm² - rigidité du câble: rigide - sans extrémité de câble
  • Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / Circuit de puissance : 9 N.m - sur connecteur - avec tournevis plat Ø 6 à Ø 8 mm / Circuit de puissance : 9 N.m - sur connecteur hexagonal 4 mm
  • Temps de fonctionnement : 20...35 ms fermeture / 6...20 ms ouverture
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
  • Durée de vie mécanique : 4 Mcycles
  • Vitesse de commande : 3600 cyc/h à <= 60 °C
Caractéristiques complémentaires :
  • Technologie bobine : Sans module d'antiparasitage intégré
  • Plage de tension du circuit de commande : 0,1 à 0,3 Uc à 55 °C perte de niveau / 0,85...1,1 Uc à 55 °C opérationnel
  • Constante de temps : 75 ms
  • Consommation moyenne à l'appel en w : 22 W à 20 °C
  • Consommation moyenne au maintien en w : 22 W à 20 °C
Référence : SCHLP1D80008MD (Schneider-Electric)

Ancien produit : Telemecanique LP1D80008MD

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Nombre de contacts à fermeture en tant que contacts principaux 2,0
Nombre de contacts ouverture en tant que contacts principaux 2,0
Courant de fonctionnement nominal ca-1, 400 v 125,0 A
Tension d'alimentation de courant nominal us cc 220,0 V
Tension d'alimentation de courant nominal us cc 220 V
Type de raccordement du circuit principal Raccordement à vis
Type de tension d'actionnement Dc
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
