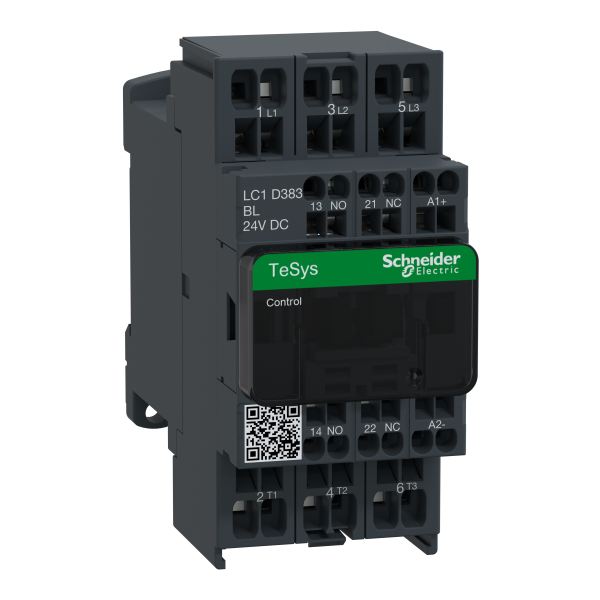

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 38 A Bobine 24 Vcc
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 38 A Bobine 24 Vcc

Photo(s) non contractuelle(s)

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 38 A Bobine 24 Vcc

206.77 € HT 248.12 € TTC

Marque Schneider Electric

Référence LC1D383BL

EAN 3389110809268

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : TeSys D
  • Type de produit ou de composant : Contacteur
  • Nom abrégé d'appareil : LC1D
  • Application du contacteur : Commande du moteur / Charge résistive
  • Catégorie d'emploi : AC-1 / AC-3
  • Type de circuit de commande : C.c.
  • Type de bobine : Faible consommation c.c.
  • Description des pôles : 3P
  • Composition des pôles : 3F
  • [ie] courant assigné d'emploi : 38 A (<= 60 °C) à <= 440 V AC AC-3 pour circuit de puissance / 50 A (<= 60 °C) à <= 440 V AC AC-1 pour circuit de puissance
  • Puissance moteur kw : 18.5 kW à 380...400 V AC 50/60 Hz / 18.5 kW à 500 V AC 50/60 Hz / 18.5 kW à 660...690 V AC 50/60 Hz / 18.5 kW à 415...440 V AC 50/60 Hz / 9 kW à 220...230 V AC 50/60 Hz
  • Puissance moteur hp : 12 hp à 220...240 V AC 50/60 Hz pour 3P moteurs conformément à CSA / 12 hp à 220...240 V AC 50/60 Hz pour 3P moteurs conformément à UL / 25 hp à 380...400 V AC 50/60 Hz pour 3P moteurs conformément à CSA / 25 hp à 380...400 V AC 50/60 Hz pour 3P moteurs conformément à UL / 25 hp à 415...440 V AC 50/60 Hz pour 3P moteurs conformément à CSA / 25 hp à 415...440 V AC 50/60 Hz pour 3P moteurs conformément à UL / 25 hp à 660'690 V AC 50/60 Hz pour 3P moteurs conformément à CSA / 25 hp à 660'690 V AC 50/60 Hz pour 3P moteurs conformément à UL
  • Tension circuit de commande : 24 V DC
  • Mode de raccordement : Circuit de puissance : cosses à anneau - diamètre externe: 10 mm / Télécommande : borniers à vis-étrier 1 câble 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1...10 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1.5...10 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 2.5...10 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 2.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 1.5...6 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 2.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : cosses à anneau - diamètre externe: 8 mm
Caractéristiques complémentaires :
  • Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
  • Couvercle de protection : Avec
  • Composition contact auxiliaire : 1F+1O
  • Plage de tension du circuit de commande : 0,1 à 0,3 Uc à 60 °C perte de niveau / 0,8 à 1,25 Uc à 60 °C opérationnel
  • Constante de temps : 28 ms
  • [ui] tension assignée d'isolement : 600 V pour télécommande certifications CSA / 600 V pour télécommande certifications UL / 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour télécommande conformément à IEC 60947-4-1 / 690 V pour circuit de puissance conformément à IEC 60947-4-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
  • Catégorie de surtension : III
  • Support de montage : Platine / Rail
  • Tenue à la flamme : V1 conformément à UL 94
  • [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz pour circuit de puissance
  • [ith] courant thermique conventionnel : 10 A à <= 60 °C pour télécommande / 50 A à <= 60 °C pour circuit de puissance
  • Pouvoir nominal d'enclenchement irms : 250 A DC pour télécommande conformément à IEC 60947-5-1 / 450 A à 440 V pour circuit de puissance conformément à IEC 60947
  • Pouvoir assigné de coupure : 450 kA à 440 V pour circuit de puissance conformément à IEC 60947
  • Calibre du fusible à associer : 10 A gG pour télécommande conformément à IEC 60947-5-1 / 63 A à <= 690 V coordination type 1 pour circuit de puissance / 63 A à <= 690 V coordination type 2 pour circuit de puissance
  • Impédance moyenne : 2 mOhm à 50 Hz - Ith 50 A pour circuit de puissance
  • Puissance dissipée par pôle : 3 W AC-3 / 5 W AC-1
  • Consommation moyenne à l'appel en w : 2.4 W à 20 °C
  • Consommation moyenne au maintien en w : 2.4 W à 20 °C
  • Temps de fonctionnement : 25 ms fermeture / 77 ms ouverture
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
  • Durée de vie mécanique : 30000000 cycle
  • Vitesse de commande : 3600 cyc/h à <= 60 °C
  • Courant commuté minimum : 5 mA pour télécommande
  • Tension de commutation minimale : 17 V pour télécommande
  • Temps de non-chevauchement : 1.5 ms en désexcitation entre les contacts ''O'' et ''F'' / 1.5 ms en excitation entre les contacts ''O'' et ''F''
  • Résistance d'isolement : > 10 M' pour télécommande
  • Hauteur : 85 mm
  • Largeur : 45 mm
  • Profondeur : 101 mm
  • Masse du produit : 0.54 kg
Référence : SCHLC1D383BL (Schneider-Electric)

Ancien produit : Telemecanique LC1D383BL

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Puissance de fonctionnement nominale, ac-3, 400 v 18,5 kW
Nombre de contacts à fermeture en tant que contacts principaux 3,0
Nombre de contacts auxiliaires à fermeture 1,0
Nombre de contacts auxiliaires à ouverture 1,0
Courant de fonctionnement nominal ca-3, 400 v 38,0 A
Courant de fonctionnement nominal ca-1, 400 v 50,0 A
Tension d'alimentation de courant nominal us cc 24,0 V
Tension d'alimentation de courant nominal us cc 24 V
Type de raccordement du circuit principal Raccordement par borne à ressort
Type de tension d'actionnement Dc
Puissance de fonctionnement nominale ca-4, 400 v 7,5 kW
Nombre de contacts ouverture en tant que contacts principaux 0,0
Courant de fonctionnement nominal ca-4, 400 v 18,0 A
