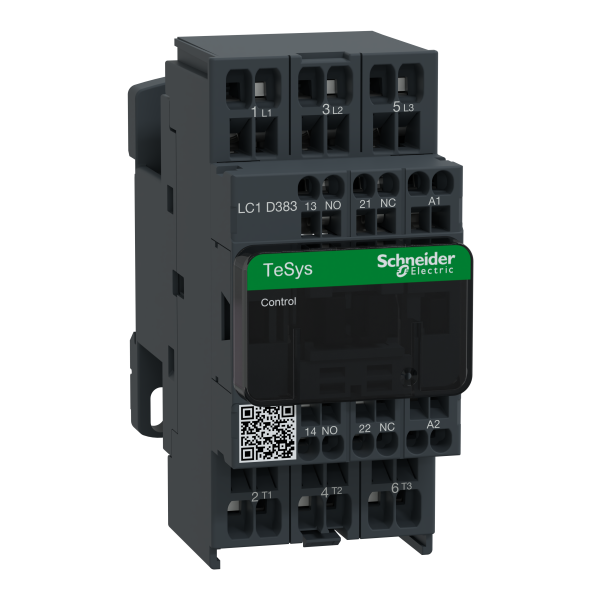

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 38 A Bobine 48 V Ca

Description

• Gamme de produits : TeSys D
• Type de produit ou de composant : Contacteur
• Nom abrégé d'appareil : LC1D
• Application du contacteur : Commande du moteur / Charge résistive
• Catégorie d'emploi : AC-1 / AC-3
• Type de circuit de commande : C.a.
• Type de bobine : 50/60 Hz c.a.
• Description des pôles : 3P
• Composition des pôles : 3F
• [ie] courant assigné d'emploi : 38 A (<= 60 °C) à <= 440 V AC AC-3 pour circuit de puissance / 50 A (<= 60 °C) à <= 440 V AC AC-1 pour circuit de puissance
• Puissance moteur kw : 18.5 kW à 380...400 V AC 50/60 Hz / 18.5 kW à 500 V AC 50/60 Hz / 18.5 kW à 660...690 V AC 50/60 Hz / 18.5 kW à 415...440 V AC 50/60 Hz / 9 kW à 220...230 V AC 50/60 Hz
• Puissance moteur hp : 12 hp à 220...240 V AC 50/60 Hz pour 3P moteurs conformément à CSA / 12 hp à 220...240 V AC 50/60 Hz pour 3P moteurs conformément à UL / 25 hp à 380...400 V AC 50/60 Hz pour 3P moteurs conformément à CSA / 25 hp à 380...400 V AC 50/60 Hz pour 3P moteurs conformément à UL / 25 hp à 415...440 V AC 50/60 Hz pour 3P moteurs conformément à CSA / 25 hp à 415...440 V AC 50/60 Hz pour 3P moteurs conformément à UL / 25 hp à 660'690 V AC 50/60 Hz pour 3P moteurs conformément à CSA / 25 hp à 660'690 V AC 50/60 Hz pour 3P moteurs conformément à UL
• Tension circuit de commande : 48 V AC 50/60 Hz
• Mode de raccordement : Circuit de puissance : cosses à anneau - diamètre externe: 10 mm / Télécommande : borniers à vis-étrier 1 câble 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1...10 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1.5...10 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 2.5...10 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 2.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 1.5...6 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 2.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : cosses à anneau - diamètre externe: 8 mm

• Technologie bobine : Sans diode de suppression d'écrêtage bidirectionnelle incorporée
• Couvercle de protection : Avec
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
• Composition contact auxiliaire : 1F+1O
• Plage de tension du circuit de commande : 0,3 à 0,6 Uc à 60 °C perte de niveau 50/60 Hz / 0,8 à 1,1 Uc à 60 °C opérationnel 50 Hz / 0,85...1,1 Uc à 60 °C opérationnel 60 Hz
• [ui] tension assignée d'isolement : 600 V pour télécommande certifications CSA / 600 V pour télécommande certifications UL / 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour télécommande conformément à IEC 60947-1 / 690 V pour circuit de puissance conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
• Catégorie de surtension : III
• Support de montage : Platine / Rail
• Tenue à la flamme : V1 conformément à UL 94
• [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz pour circuit de puissance
• [ith] courant thermique conventionnel : 10 A à <= 60 °C pour télécommande / 50 A à <= 60 °C pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 140 A AC pour télécommande conformément à IEC 60947-5-1 / 250 A à 440 V pour circuit de puissance conformément à IEC 60947
• Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance conformément à IEC 60947
• Calibre du fusible à associer : 10 A gG pour télécommande conformément à IEC 60947-5-1 / 63 A gG à <= 690 V coordination type 1 pour circuit de puissance / 63 A gG à <= 690 V coordination type 2 pour circuit de puissance
• Impédance moyenne : 2 mOhm à 50 Hz - Ith 50 A pour circuit de puissance
• Puissance dissipée par pôle : 3 W AC-3 / 5 W AC-1
• Consommation moyenne à l'appel en va : 70 VA à 20 °C (cos ' 0.75)
• Consommation moyenne au maintien en va : 7 VA à 20 °C (cos ' 0.3) 50 Hz / 7.5 VA à 20 °C (cos ' 0.3) 60 Hz
• Temps de fonctionnement : 4...19 ms ouverture / 12...22 ms fermeture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 15000000 cycle
• Vitesse de commande : 3600 cyc/h à <= 60 °C
• Courant commuté minimum : 5 mA pour télécommande
• Tension de commutation minimale : 17 V pour télécommande
• Temps de non-chevauchement : 1.5 ms en désexcitation entre les contacts ''O'' et ''F'' / 1.5 ms en excitation entre les contacts ''O'' et ''F''
• Résistance d'isolement : > 10 M' pour télécommande
• Hauteur : 85 mm
• Largeur : 45 mm
• Profondeur : 92 mm
• Masse du produit : 0.38 kg
