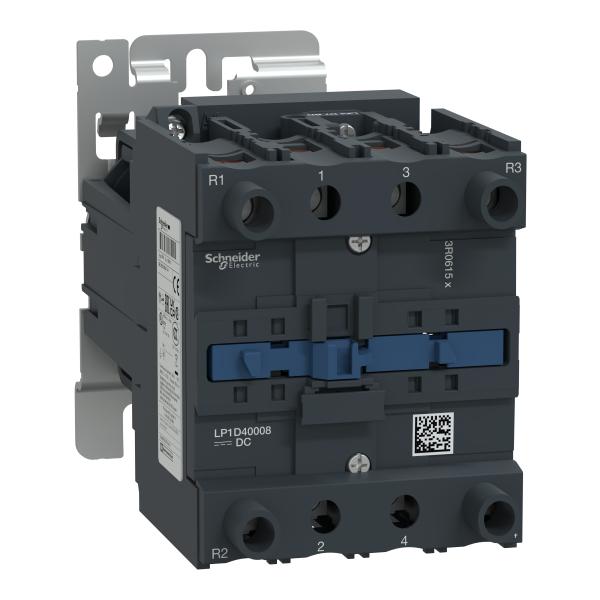

Schneider Electric Contacteur Lp1D 4P (2F Plus 2O) Ac1 440V 60 A Bobine 24 V Cc

Description

• Gamme : TeSys
• Product name :
• Type de produit ou de composant : Contacteur
• Nom abrégé d'appareil : LP1D
• Application du contacteur : Charge résistive
• Catégorie d'emploi : AC-1
• Description des pôles : 4P
• Composition des pôles : 2F+2O
• [ue] tension assignée d'emploi :
• [ie] courant assigné d'emploi :
• Control circuit type :
• Tension circuit de commande : 24 V DC
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 60 A à <= 60 °C pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 800 A à 440 V pour circuit de puissance conformément à IEC 60947
• Pouvoir assigné de coupure : 800 A à 440 V pour circuit de puissance conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 320 A <= 40 °C 10 s circuit de puissance / 720 A <= 40 °C 1 s circuit de puissance / 72 A <= 40 °C 10 min circuit de puissance / 165 A <= 40 °C 1 min circuit de puissance
• Calibre du fusible à associer : 80 A gG à <= 690 V coordination type 1 pour circuit de puissance / 80 A gG à <= 690 V coordination type 2 pour circuit de puissance
• Impédance moyenne : 1.5 mOhm à 50 Hz - Ith 60 A pour circuit de puissance
• [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1
• Durée de vie électrique : 1.4 Mcycles 60 A AC-1 à Ue <= 440 V
• Puissance dissipée par pôle : 5.4 W AC-1
• Couvercle de protection : Sans
• Support de montage : Platine / Rail
• Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
• Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...35 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...25 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...35 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...25 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...35 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...25 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / Circuit de puissance : 5 N.m - sur borniers à vis-étrier - câble <= 25 mm² hexagonal 4 mm / Circuit de puissance : 8 N.m - sur borniers à vis-étrier - câble 25...35 mm² hexagonal 4 mm
• Temps de fonctionnement : 12...26 ms fermeture / 4...19 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 10 Mcycles
• Vitesse de commande : 3600 cyc/h à <= 60 °C

• Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
• Plage de tension du circuit de commande : 0,1 à 0,3 Uc à 55 °C perte de niveau / 0,85...1,1 Uc à 55 °C opérationnel
• Constante de temps : 75 ms
• Consommation moyenne à l'appel en w : 22 W à 20 °C
• Consommation moyenne au maintien en w : 22 W à 20 °C
