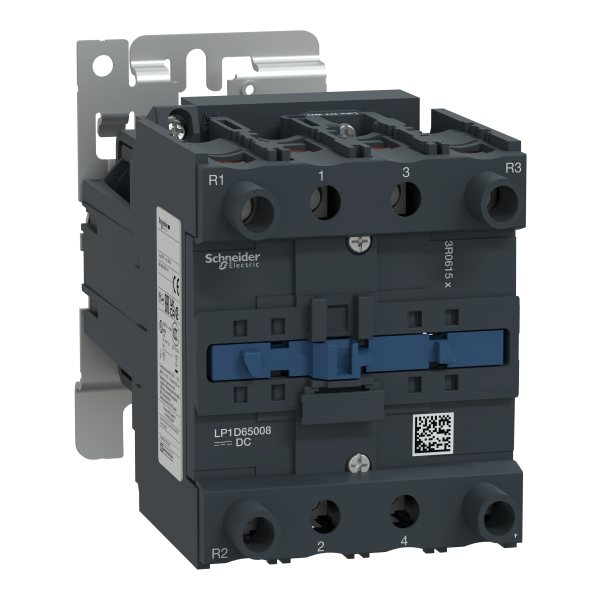

Schneider Electric Contacteur Tesys Lp1D 4P (2F Plus 2O) Ac1 440V 80 A Bobine 24 V Cc
480.47 € HT 576.56 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 1153 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name :
- Type de produit ou de composant : Contacteur
- Nom abrégé d'appareil : LP1D
- Application du contacteur : Charge résistive
- Catégorie d'emploi : AC-1
- Description des pôles : 4P
- Composition des pôles : 2F+2O
- [ue] tension assignée d'emploi :
- [ie] courant assigné d'emploi :
- Control circuit type :
- Tension circuit de commande : 24 V DC
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 80 A à <= 60 °C pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 1000 A à 440 V pour circuit de puissance conformément à IEC 60947
- Pouvoir assigné de coupure : 1000 A à 440 V pour circuit de puissance conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 520 A <= 40 °C 10 s circuit de puissance / 900 A <= 40 °C 1 s circuit de puissance / 110 A <= 40 °C 10 min circuit de puissance / 260 A <= 40 °C 1 min circuit de puissance
- Calibre du fusible à associer : 125 A gG à <= 690 V coordination type 1 pour circuit de puissance / 125 A gG à <= 690 V coordination type 2 pour circuit de puissance
- Impédance moyenne : À 50 Hz - Ith 80 A pour circuit de puissance
- [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1
- Durée de vie électrique : 1.4 Mcycles 80 A AC-1 à Ue <= 440 V
- Puissance dissipée par pôle : 9.6 W AC-1
- Couvercle de protection : Sans
- Support de montage : Platine / Rail
- Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
- Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
- Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...35 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...25 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...35 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...25 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...35 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...25 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / Circuit de puissance : 5 N.m - sur borniers à vis-étrier - câble <= 25 mm² hexagonal 4 mm / Circuit de puissance : 8 N.m - sur borniers à vis-étrier - câble 25...35 mm² hexagonal 4 mm
- Temps de fonctionnement : 12...26 ms fermeture / 4...19 ms ouverture
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Durée de vie mécanique : 6 Mcycles
- Vitesse de commande : 3600 cyc/h à <= 60 °C
- Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
- Plage de tension du circuit de commande : 0,1 à 0,3 Uc à 55 °C perte de niveau / 0,85...1,1 Uc à 55 °C opérationnel
- Constante de temps : 75 ms
- Consommation moyenne à l'appel en w : 22 W à 20 °C
- Consommation moyenne au maintien en w : 22 W à 20 °C
Ancien produit : Telemecanique LP1D65008BD
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Nombre de contacts à fermeture en tant que contacts principaux | 2,0 |
| Nombre de contacts ouverture en tant que contacts principaux | 2,0 |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Type de raccordement du circuit principal | Raccordement à vis |
| Type de tension d'actionnement | Dc |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant de fonctionnement nominal ca-1, 400 v | 80,0 A |
