Schneider Electric Contacteur Everlink 3P Ac3 440V 40A Bob 24Vca 50/60Hz

Description

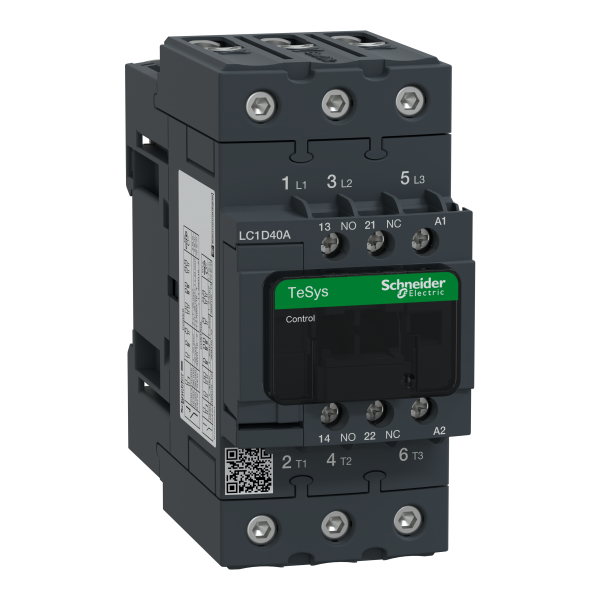

Contacteur TeSys LC1D Schneider Electric

Ce contacteur TeSys LC1D, de la marque Schneider Electric, sert à interrompre ou à rétablir l’alimentation d’un circuit électrique. Il est généralement utilisé pour guider à distance l’ouverture ou la fermeture forcée d’un circuit. Ses 3 pôles à contacts fermés permettent la mise en marche ou en arrêt des équipements électriques comme les moteurs et les charges résistives. Ce contacteur est équipé d’une bobine de 24 V, pour contrôler le circuit de fonctionnement d’un moteur, avec un pouvoir d’enclenchement de 800 A. Cet appareil est idéal pour commander un circuit de 40 A d’intensité, avec une tension de 440 V.

Les + du produit :

• Possède une forte robustesse mécanique
• Raccordement par borniers à vis-étriers

Caractéristiques principales :

• Gamme de produits : TeSys D
• Gamme : TeSys
• Nom du produit : TeSys D
• Fonction produit : Contacteur
• Nom abrégé de l'appareil : LC1D
• Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
• Catégorie d'emploi : AC-1AC-3AC-4
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d'emploi :
• [ie] courant assigné d'emploi : 40 A (60 A (
• Puissance moteur kw : 18.5 kW à 380...400 V CA 50/60 Hz AC-322 kW à 500 V CA 50/60 Hz AC-330 kW à 660...690 V CA 50/60 Hz AC-311 kW à 220...230 V CA 50/60 Hz AC-39 kW à 400 V CA 50/60 Hz AC-422 kW à 415...440 V CA 50/60 Hz AC-3
• Puissance moteur hp : 5 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs10 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs30 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs3 hp à 115 V CA 50/60 Hz pour monophasé moteurs10 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs30 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs
• Type de circuit de commande : CA 50/60 Hz
• Tension circuit de commande : 24 V CA 50/60 Hz
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignée de tenue aux chocs : Se conformer à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 60 A à 10 A à
• Pouvoir nominal d'enclenchement irms : 800 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
• Pouvoir assigné de coupure : 800 A à 440 V pour circuit de puissance se conformer à IEC 60947
• [icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation320 A 720 A 72 A 165 A
• Calibre du fusible à associer : 80 A gG à 80 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
• Impédance moyenne : 1,5 mOhm à 50 Hz - Ith 60 A pour circuit de puissance
• [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
• Durée de vie électrique : 1.5 Mcycles 40 A AC-3 à Ue 1.4 Mcycles 60 A AC-1 à Ue
• Puissance dissipée par pôle : 5.4 W AC-12.4 W AC-3
• Couvercle de protection : Avec
• Support de montage : PlatineRail
• Normes : UL 508CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
• Certifications du produit : CCCCSAGOSTUL
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câblePower circuit : screw connection 2 cable(s) 1...25 mm² - cable stiffness: flexible - with cable endPower circuit : screw connection 2 cable(s) 1...25 mm² - cable stiffness: solid - without cable endPower circuit : screw connection 2 cable(s) 1...25 mm² - cable stiffness: flexible - without cable endPower circuit : screw connection 1 cable(s) 1...35 mm² - cable stiffness: solid - without cable endPower circuit : screw connection 1 cable(s) 1...35 mm² - cable stiffness: flexible - without cable endPower circuit : screw connection 1 cable(s) 1...35 mm² - cable stiffness: flexible - with cable end
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance : 8 N.m - sur connecteurs à vis BTR EverLink - câble 25…35 mm² hexagonal 4 mmCircuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink - câble 1…25 mm² hexagonal 4 mm
• Temps de fonctionnement : 12…26 ms fermeture4…19 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
• Durée de vie mécanique : 6 Mcycles
• Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

• Technologie bobine : Sans module d'antiparasitage intégré
• Plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85…1,1 Uc opérationnel à 60 °C, CA 60 Hz
• Consommation moyenne à l'appel en va : 140 VA à 20 °C (cos ? 0.75) 60 Hz160 VA à 20 °C (cos ? 0.75) 50 Hz
• Consommation moyenne au maintien en va : 13 VA à 20 °C (cos ? 0.3) 60 Hz15 VA à 20 °C (cos ? 0.3) 50 Hz
• Dissipation thermique : 4…5 W à 50/60 Hz
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
• Fréquence circuit signalisation : 25 à 400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
• Résistance d'isolement : > 10 M? pour circuit de signalisation
• Plage de puissance : 7...11 kW 200...240 V 3 phases15...25 kW 380...440 V 3 phases15...25 kW 480...500 V 3 phases
• Type de démarreur de moteur : Contacteur en ligne direct
• Tension de la bobine-contacteur : 24 V CA standard
