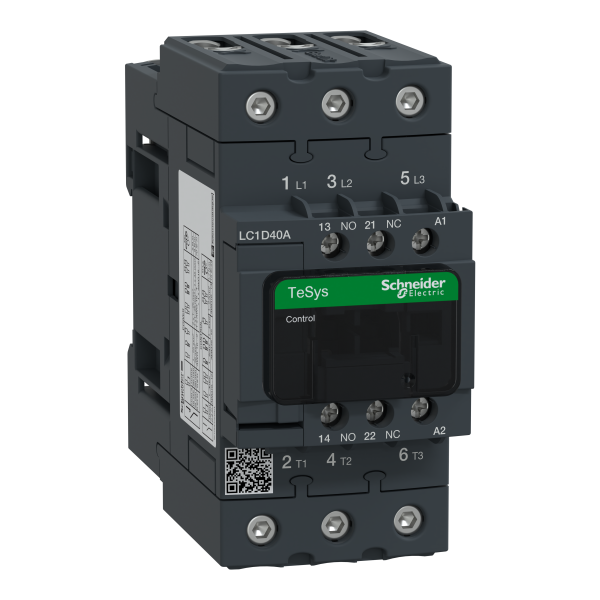

Schneider Electric Contacteur Everlink 3P Ac3 440V 40A Bob 110Vca 50/60Hz Embout Collectif

Description

• Gamme de produits : TeSys D
• Type de produit ou de composant : Contacteur
• Nom abrégé d'appareil : LC1D
• Application du contacteur : Commande du moteur / Charge résistive
• Catégorie d'emploi : AC-1 / AC-2 / AC-3 / AC-4
• Type de circuit de commande : C.a.
• Type de bobine : 50/60 Hz c.a.
• Description des pôles : 3P
• Composition des pôles : 3F
• [ie] courant assigné d'emploi : 40 A (<= 60 °C) à <= 440 V AC AC-3 pour circuit de puissance / 60 A (<= 60 °C) à <= 440 V AC AC-1 pour circuit de puissance
• Puissance moteur kw : 11 kW à 220...230 V AC 50/60 Hz / 22 kW à 500 V AC 50/60 Hz / 30 kW à 660...690 V AC 50/60 Hz / 18.5 kW à 380...400 V AC 50/60 Hz / 22 kW à 415...440 V AC 50/60 Hz
• Puissance moteur hp : 10 hp à 200/208 V AC 60 Hz pour 3P moteurs conformément à CSA / 10 hp à 200/208 V AC 60 Hz pour 3P moteurs conformément à UL / 10 hp à 230/240 V AC 60 Hz pour 3P moteurs conformément à CSA / 10 hp à 230/240 V AC 60 Hz pour 3P moteurs conformément à UL / 3 hp à 115 V AC 60 Hz pour 1P moteurs conformément à CSA / 3 hp à 115 V AC 60 Hz pour 1P moteurs conformément à UL / 30 hp à 460/480 V AC 60 Hz pour 3P moteurs conformément à CSA / 30 hp à 460/480 V AC 60 Hz pour 3P moteurs conformément à UL / 30 hp à 575/600 V AC 60 Hz pour 3P moteurs conformément à CSA / 30 hp à 575/600 V AC 60 Hz pour 3P moteurs conformément à UL / 5 hp à 230/240 V AC 60 Hz pour 1P moteurs conformément à CSA / 5 hp à 230/240 V AC 60 Hz pour 1P moteurs conformément à UL
• Tension circuit de commande : 110 V AC 50/60 Hz
• Mode de raccordement : Circuit de puissance : cosses à anneau - diamètre externe: 16.5 mm / Télécommande : borniers à vis-étrier 1 câble 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1...35 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble 1...35 mm² - rigidité du câble: souple - sans extrémité de câble / Power circuit : screw clamp terminal 1 cable 1...25 mm² - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminal 1 cable 1...35 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminal 1 cable 1...25 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminal 1 cable 1...25 mm² - cable stiffness: solid - without cable end / Télécommande : borniers à vis-étrier 1 câble 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Control circuit : spring terminal 1 cable 0.75...2.5 mm² - cable stiffness: flexible - without cable end / Control circuit : spring terminal 2 cable 0.75...2.5 mm² - cable stiffness: flexible - without cable end / Télécommande : cosses à anneau - diamètre externe: 8 mm
• Infos fabricant : Lot de 10

• Technologie bobine : Sans diode de suppression d'écrêtage bidirectionnelle incorporée
• Couvercle de protection : Avec
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
• Composition contact auxiliaire : 1F+1O
• Plage de tension du circuit de commande : 0,3 à 0,6 Uc à 60 °C perte de niveau 50/60 Hz / 0,8 à 1,1 Uc à 60 °C opérationnel 50 Hz / 0,85...1,1 Uc à 60 °C opérationnel 60 Hz
• [ui] tension assignée d'isolement : 600 V pour télécommande certifications CSA / 600 V pour télécommande certifications UL / 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour télécommande conformément à IEC 60947-1 / 690 V pour circuit de puissance conformément à IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
• Catégorie de surtension : III
• Support de montage : Platine / Rail
• Tenue à la flamme : V1 conformément à UL 94
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Circuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink - câble 1...25 mm² hexagonal / Circuit de puissance : 8 N.m - sur connecteurs à vis BTR EverLink - câble 35 mm² hexagonal
• [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz pour circuit de puissance
• [ith] courant thermique conventionnel : 10 A à <= 60 °C pour télécommande / 60 A à <= 60 °C pour circuit de puissance
• Pouvoir nominal d'enclenchement irms : 140 A AC pour télécommande conformément à IEC 60947-5-1 / 800 A à 440 V pour circuit de puissance conformément à IEC 60947
• Pouvoir assigné de coupure : 800 A à 440 V pour circuit de puissance conformément à IEC 60947
• Calibre du fusible à associer : 10 A gG pour télécommande conformément à IEC 60947-5-1 / 80 A gG à <= 690 V coordination type 1 pour circuit de puissance / 80 A gG à <= 690 V coordination type 2 pour circuit de puissance
• Impédance moyenne : À 50 Hz - Ith 60 A pour circuit de puissance
• Puissance dissipée par pôle : 5.4 W AC-1 / 2.4 W AC-3
• Consommation moyenne à l'appel en va : 140 VA à 20 °C (cos ' 0.75) / 160 VA à 20 °C (cos ' 0.75)
• Consommation moyenne au maintien en va : 13 VA à 20 °C (cos ' 0.3) 60 Hz / 15 VA à 20 °C (cos ' 0.3) 50 Hz
• Temps de fonctionnement : 12...26 ms fermeture / 4...19 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 6000000 cycle
• Vitesse de commande : 3600 cyc/h à <= 60 °C
• Courant commuté minimum : 5 mA pour télécommande
• Tension de commutation minimale : 17 V pour télécommande
• Temps de non-chevauchement : 1.5 ms en désexcitation entre les contacts ''O'' et ''F'' / 1.5 ms en excitation entre les contacts ''O'' et ''F''
• Résistance d'isolement : > 10 M' pour télécommande
• Hauteur : 122 mm
• Largeur : 55 mm
• Profondeur : 120 mm
• Masse du produit : 1.4 kg
