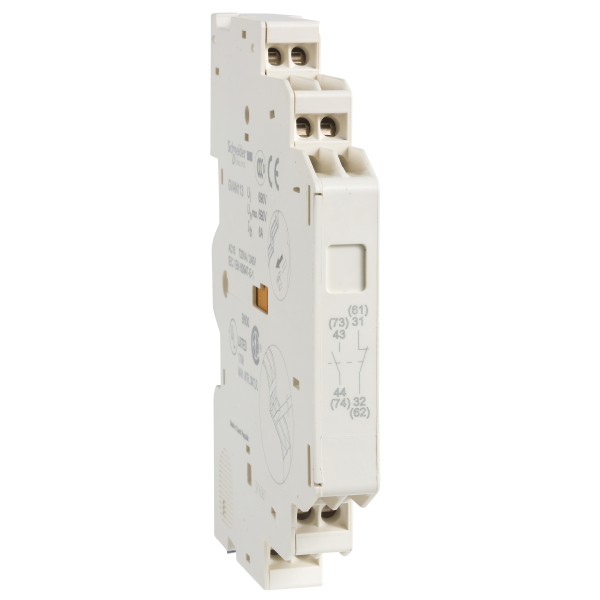

Schneider Electric Contacteur Auxiliaire 2 F
12.83 € HT 15.40 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 30 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Nom abrégé d'appareil : GVAN
- Type de produit ou de composant : Bloc de contact auxiliaire
- Compatibilité produit : GV2L / GV2LE / GV2ME / GV2P / GV2RT / GV3L / GV3P
- Composition des pôles : 2F
- Mode de raccordement : Control circuit : spring terminals 1 cable 0.75...2.5 mm² - cable stiffness: flexible - without cable end / Control circuit : spring terminals 2 cable 0.75...2.5 mm² - cable stiffness: flexible - without cable end
- Emplacement de montage : Côté gauche
- [ui] tension assignée d'isolement : 600 V - conformément à UL 508 / 690 V - conformément à IEC 60947-1 / 600 V - conformément à CSA C22.2 No 14
- [ue] tension assignée d'emploi : 48...690 V AC / 24...240 V DC
- [ith] courant thermique conventionnel : 6 A
- Type de protection : GB2CB'disjoncteur valeur selon la tension de fonctionnement pour Ue <= 415 V / Fusible gG <= 10 A
- Courant commuté minimum : 5 mA
- Tension de commutation minimale : 17 V
- Puissance assignée d'emploi en va : 300 VA à 48 V AC-15 - durabilité électrique: 100000 cycle / 400 VA à 690 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 110...127 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 500 V AC-15 - durabilité électrique: 100000 cycle / 650 VA à 440 V AC-15 - durabilité électrique: 100000 cycle / 720 VA à 230...240 V AC-15 - durabilité électrique: 100000 cycle / 850 VA à 380...415 V AC-15 - durabilité électrique: 100000 cycle
- Puissance assignée d'emploi en w : 120 W à 240 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 110 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 24 V DC-13 - durabilité électrique: 100000 cycle / 180 W à 60 V DC-13 - durabilité électrique: 100000 cycle / 240 W à 48 V DC-13 - durabilité électrique: 100000 cycle
- Hauteur : 89 mm
- Largeur : 9.3 mm
- Profondeur : 66 mm
- Masse du produit : 0.06 kg
Ancien produit : Telemecanique GVAN203
Caractéristiques techniques
| Mode de pose | Montage latéral |
| Modèle | Relevable |
| Courant de fonctionnement nominal ca-15, 230 v | 3,3 A |
| Finition du raccordement électrique | Raccordement par borne à ressort |
| Nombre de contacts en tant que contacts à fermeture | 2 |
| Nombre d'interrupteurs de signal d'erreur | 0 |
| Nombre de contacts en tant que contacts à ouverture | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
