Photo(s) non contractuelle(s)

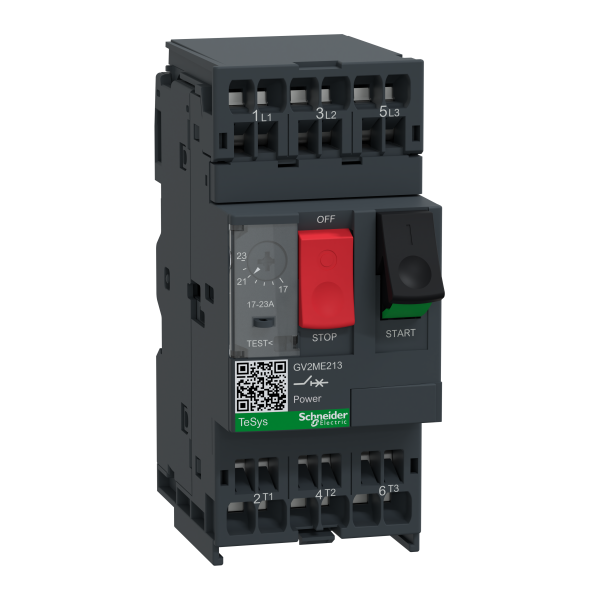

Schneider Electric Disjoncteur Moteur Gv2Me 17 à 23 A 3P 3D Déclencheur Magnétothermique
106.61 € HT 127.93 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 255 points de fidélité en achetant ce produit
Schneider Electric
SCHGV2AF02
Schneider Electric Platine Fix.Gv2M Par Vis
Non géré en stock
A commander
3.29 € HT 3.95 € TTC
Soit un total de 32.90 € HT Soit un total de 39.50 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAD1010
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 F (Défaut)
En stock
3 produit(s) disponible(s)
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAE113
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
Non géré en stock
A commander
9.71 € HT 11.65 € TTC
Soit un total de 97.10 € HT Soit un total de 116.50 € TTC
Schneider Electric
SCHGVAE203
Schneider Electric Contacteur Auxiliaire 2 F
Non géré en stock
A commander
9.21 € HT 11.05 € TTC
Soit un total de 92.10 € HT Soit un total de 110.50 € TTC
Schneider Electric
SCHGVAN113
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
Non géré en stock
A commander
17.89 € HT 21.47 € TTC
Schneider Electric
SCHGVAN203
Schneider Electric Contacteur Auxiliaire 2 F
Non géré en stock
A commander
12.83 € HT 15.40 € TTC
Schneider Electric
SCHGVAS115
Schneider Electric Déclencheur à émission de courant Gvas 110 à 115 V Ca 50Hz
Non géré en stock
A commander
38.11 € HT 45.73 € TTC
Schneider Electric
SCHGVAS225
Schneider Electric Déclencheur à émission de courant Gvas 220 à 240 V Ca 50 Hz
Non géré en stock
A commander
27.15 € HT 32.58 € TTC
Schneider Electric
SCHGVAS385
Schneider Electric Déclencheur à émission de courant Gvas 380 à 400 V Ca 50Hz
Non géré en stock
A commander
33.83 € HT 40.60 € TTC
Schneider Electric
SCHGVAU225
Schneider Electric Déclencheur à mini de tension Gvau 220 à 240 V Ca 50 Hz
5,0 (3)
Non géré en stock
A commander
27.82 € HT 33.38 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Schneider Electric
SCHGVAX225
Schneider Electric Déclencheur à mini de tension Inrs Gvax 220 à 240 V Ca 50 Hz
Non géré en stock
A commander
41.96 € HT 50.35 € TTC
Schneider Electric
SCHGVAX385
Schneider Electric Déclencheur à mini de tension Inrs Gvax 380 à 400 V Ca 50Hz
En stock
3 produit(s) disponible(s)
39.06 € HT 46.87 € TTC
Schneider Electric
SCHLAD31
Schneider Electric Platine Rehausse
Non géré en stock
A commander
3.18 € HT 3.82 € TTC
Soit un total de 31.80 € HT Soit un total de 38.20 € TTC
Schneider Electric
SCHLAD311
Schneider Electric Platine Rehausse
Non géré en stock
A commander
7.24 € HT 8.69 € TTC
Soit un total de 72.40 € HT Soit un total de 86.90 € TTC
Schneider Electric
SCHLAD324
Schneider Electric Repartiteur Puiss. 4 Mod
Non géré en stock
A commander
21.70 € HT 26.04 € TTC
Schneider Electric
SCHLAD341
Schneider Electric Module de Protection Module Connexion Puiss.
Non géré en stock
A commander
2.95 € HT 3.54 € TTC
Soit un total de 29.50 € HT Soit un total de 35.40 € TTC
Schneider Electric
SCHLAD351
REHAUS.LAD31+MOD PUISS.
Non géré en stock
A commander
17.86 € HT 21.43 € TTC
Schneider Electric
SCHLAD3B1
Schneider Electric Bornier Amont
Non géré en stock
A commander
28.34 € HT 34.01 € TTC
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 50 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 15 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 4 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 40 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 17...23 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 327 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 11 kW à 400/415 V AC 50/60 Hz / 11 kW à 500 V AC 50/60 Hz / 9 kW à 400/415 V AC 50/60 Hz
- Type de commande : Bouton-poussoir
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 23 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Bornes à ressort 2 câble(s) 1...6 mm² - cable stiffness : rigide / Bornes à ressort 2 câble(s) 1.5...4 mm² - cable stiffness : souple - sans extrémité de câble
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 101 mm
- Largeur : 45 mm
- Profondeur : 78.2 mm
- Masse du produit : 0.28 kg
Ancien produit : Telemecanique GV2ME213
Caractéristiques techniques
| Largeur | 44,5 mm |
| Hauteur | 101 mm |
| Profondeur | 78,2 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 11 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 23 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 23 A |
| Réglage de courant du déclencheur de surcharge | 23 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement par borne à ressort |
| Finition de l'élément d'actionnement | Bouton-poussoir |
| Technique de déclenchement | Thermomagnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Oui |
| Puissance de fonctionnement nominale, ca-3, 230 v | 5,5 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 327 A |
