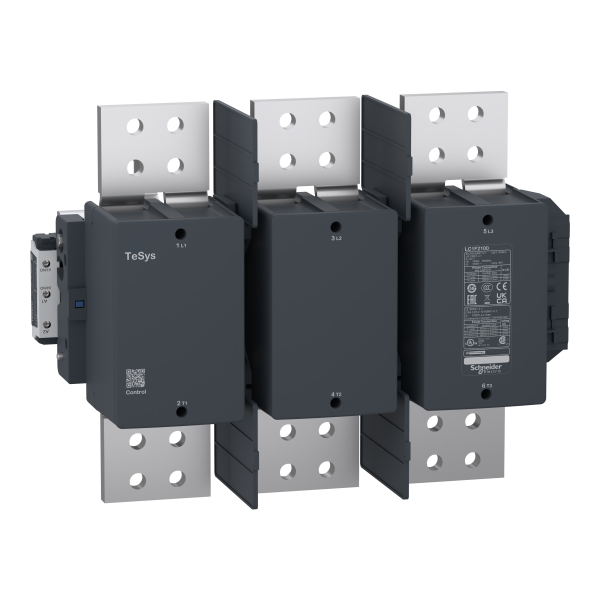

Schneider Electric Contacteur 2100A 3P Nu

Description

• Gamme : TeSys
• Product name : TeSys F
• Type de produit ou de composant : Contacteur
• Nom abrégé d'appareil : LC1F
• Application du contacteur : Charge résistive
• Catégorie d'emploi : AC-1
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d'emploi : <= 1000 V AC 50/60 Hz / <= 460 V DC
• [ie] courant assigné d'emploi : 2100 A (<= 40 °C) à <= 440 V AC AC-1
• [uimp] tension assignéede tenue aux chocs : 8 kV
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 2100 A à <= 40 °C
• Pouvoir nominal d'enclenchement irms : 3150 A AC conformément à IEC 60947-4-1
• Pouvoir assigné de coupure : 3150 kA pour circuit de puissance conformément à IEC 60947-4-1
• [icw] courant assigné de courte durée admissible : 7500 A <= 40 °C 30 s / 5500 A <= 40 °C 1 min / 4200 A <= 40 °C 3 min / 3000 A <= 40 °C 10 min / 10000 A <= 40 °C 10 s circuit de puissance
• Calibre du fusible à associer : 2000 A gG à <= 440 V pour circuit de puissance conformément à IEC 60947-4-1
• Impédance moyenne : 0.1 mOhm à 50 Hz - Ith 2100 A
• [ui] tension assignée d'isolement : 1000 V conformément à IEC 60947-4-1 / 1500 V conformément à VDE 0110 gr C
• Puissance dissipée par pôle : 200 W AC-1
• Support de montage : Platine
• Normes : EN 60947-1 / EN 60947-4-1 / IEC 60947-1 / IEC 60947-4-1 / JEM 1038
• Certifications du produit : CCC / CSA / UL/ETL verified
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : bar 4
• Couple de serrage : Télécommande : 1.2 N.m / Circuit de puissance : 58 N.m

• Traitement de protection : TH
• Température de fonctionnement : -5...40 °C
• Température ambiante pour stockage : -60...80 °C
• Température ambiante autour de l'appareil : -40...60 °C
• Altitude de fonctionnement : 3000 m sans déclassement en fonction de la température
• Robustesse mécanique : Vibrations contacteur ouvert 2 Gn, 5...300 Hz / Vibrations contacteur fermé 4 Gn, 5...300 Hz / Chocs contacteur fermé 15 Gn for 11 ms / Chocs contacteur ouvert 6 Gn pour 11 ms
• Hauteur : 332 mm
• Largeur : 438 mm
• Profondeur : 238.6 mm
• Masse du produit : 31 kg
