Photo(s) non contractuelle(s)

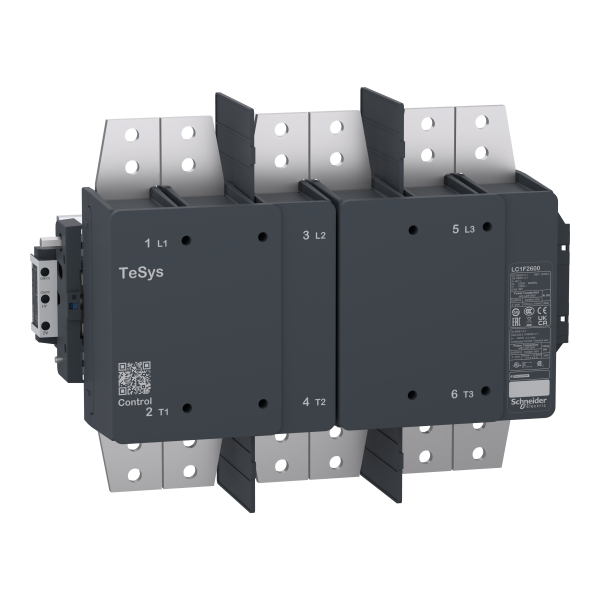

Contacteur 2600a 3p 230v- 50/60hz
15679.01 € HT 18814.81 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 12000 points de fidélité en achetant ce produit
Schneider Electric
SCHLADN01
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
12.11 € HT 14.53 € TTC
Schneider Electric
SCHLADN02
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Bornes à Visétriers
Non géré en stock
A commander
11.38 € HT 13.66 € TTC
Schneider Electric
SCHLADN04
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 4 O Bornes à Visétriers
Non géré en stock
A commander
20.13 € HT 24.16 € TTC
Schneider Electric
SCHLADN10
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 0 O Bornes à Visétriers
Non géré en stock
A commander
10.75 € HT 12.90 € TTC
Schneider Electric
SCHLADN11
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Offre limitée
52 produit(s) disponible(s)
5.67 € HT 6.80 € TTC
Schneider Electric
SCHLADN13
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 3 O Bornes à Visétriers
Non géré en stock
A commander
21.09 € HT 25.31 € TTC
Schneider Electric
SCHLADN20
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Bornes à Visétriers
Non géré en stock
A commander
11.30 € HT 13.56 € TTC
Schneider Electric
SCHLADN22
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers
En stock
84 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
Schneider Electric
SCHLADN31
Schneider Electric Bloc de contacts auxiliaires Tesys 3 F Plus 1 O Bornes à Vis étriers
Offre limitée
17 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
6.92 € HT 8.30 € TTC
Schneider Electric
SCHLADN40
Schneider Electric Bloc de contacts auxiliaires Tesys 4 F Plus 0 O Bornes à Visétriers
En stock
30 produit(s) disponible(s)
7.79 € HT 9.35 € TTC
Schneider Electric
SCHLADR0
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
77.04 € HT 92.45 € TTC
Schneider Electric
SCHLADR2
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
12 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric
SCHLADR4
Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
2 produit(s) disponible(s)
82.66 € HT 99.19 € TTC
Schneider Electric
SCHLADS2
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
88.49 € HT 106.19 € TTC
Schneider Electric
SCHLADT0
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
77.04 € HT 92.45 € TTC
Schneider Electric
SCHLADT2
Bloc de Contacts Auxiliaires 1F+1O Borniers à Vis-Etriers TeSys D Schneider
En stock
32 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric
SCHLADT4
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
5 produit(s) disponible(s)
86.78 € HT 104.14 € TTC
Description
Désignation :- Contacteur 2600a 3p 230v- 50/60hz
- Gamme : TeSys
- Nom du produit : TeSys F
- Fonction produit : Contacteur
- Nom abrégé de l'appareil : LC1F
- Application du contacteur : Charge résistive
- Catégorie d'emploi : AC-1
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi : <= 1000 V AC 50/60 Hz
- [ie] courant assigné d'emploi : 2600 A (<= 60 °C) à <= 440 V AC AC-1
- Control circuit type : AC 40...400 Hz
- Tension circuit de commande : 230 V AC 40...400 Hz
- [uimp] tension assignée de tenue aux chocs :
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 2600 Aà <= 60 °C
- Pouvoir nominal d'enclenchement irms : 3900 A AC conformément à IEC 60947-4-1
- Pouvoir assigné de coupure : 3900 kA conformément à IEC 60947-4-1
- [icw] courant assigné de courte durée admissible : 12000 A <= 40 °C 10 s, 9000 A <= 40 °C 30 s, 7000 A <= 40 °C 1 min, 6000 A <= 40 °C 3 min, 4000 A <= 40 °C 10 min
- Calibre du fusible à associer : 2500 A gGà <= 440 V
- Impédance moyenne : 0.1 mOhmà 50 Hz - Ith 2600 A
- [ui] tension assignée d'isolement : 1000 V conformément à IEC 60947-4-1
- Puissance dissipée par pôle : 250 W AC-1
- Support de montage : Platine
- Normes : EN 60947-1, EN 60947-4-1, IEC 60947-1, IEC 60947-4-1, CSA C22.2 No 14, UL 60947-4-1, JIS C8201-4-1
- Certifications du produit : CCC, CCSAus, CETLus
- Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble, Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble, Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble, Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble, Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble, Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble, Circuit de puissance : bar 3 x ( 100 x 10 mm)
- Couple de serrage : Télécommande : 1.2 N.m, Circuit de puissance : 58 N.m
- Temps de fonctionnement : 100...200 ms ouverture, 40...80 ms fermeture
- Vitesse de commande : 1200 cyc/hà <= 55 °C
- Plage de tension du circuit de commande : 0,85...1,1 Ucà 55 °C opérationnel 40...400 Hz, 0,3 à 0,5 Ucà 55 °C perte de niveau 40...400 Hz
- Consommation moyenne à l'appel en va : 2500 VAà 20 °C (cos ? 0.9) 40...400 Hz
- Consommation moyenne au maintien en va : 45 VAà 20 °C (cos ? 0.9) 40...400 Hz
- Dissipation thermique : 40 W
Caractéristiques techniques
| Adapté à un montage sur rail | Non |
| Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
| Courant de fonctionnement nominal ca-1, 400 v | 2600,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
| Type de raccordement du circuit principal | Raccordement par boulon |
| Type de tension d'actionnement | Ac |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
