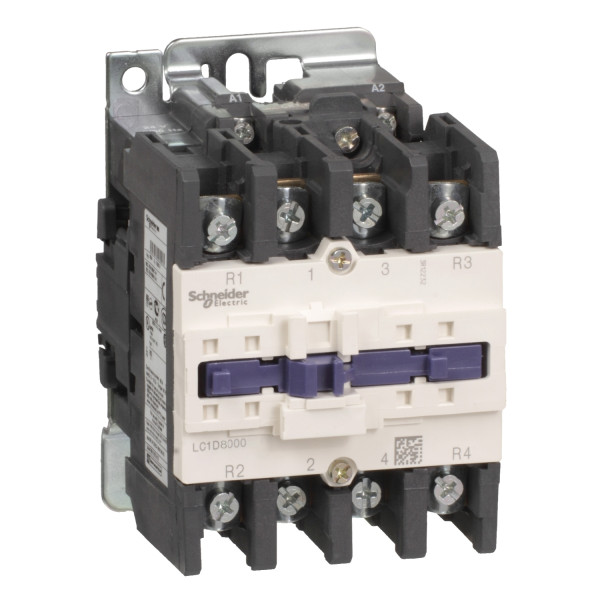

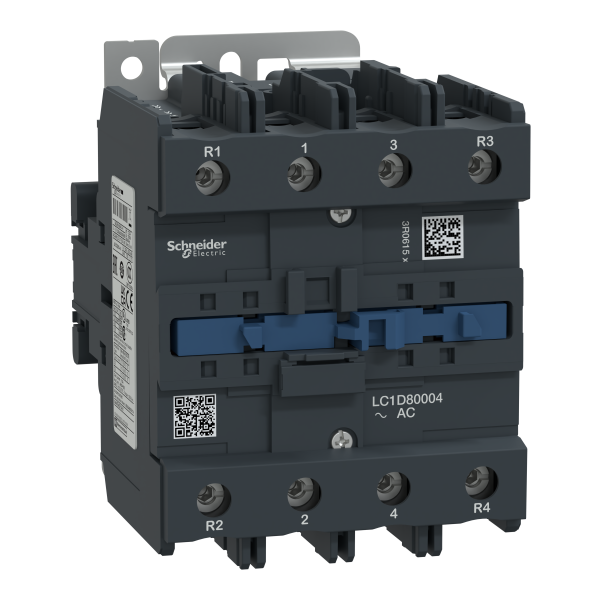

Contacteur Cont 80a 4p 120v 50 60hz
757.55 € HT 909.06 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 1818 points de fidélité en achetant ce produit
Description
Désignation :Contacteur Cont 80a 4p 120v 50 60hz
Description :
- Gamme : Tesys
- Nom du produit : Tesys d
- Fonction produit : Contacteur
- Nom abrégé de l'appareil : Lc1d
- Application du contacteur : Charge résistive
- Catégorie d'emploi : Ac-1
- Description des pôles : 4p
- Composition des pôles : 4f
- [ue] tension assignée d'emploi : <= 690 v ac pour circuit de puissance,<= 300 v dc 25...400 hz pour circuit de puissance
- [ie] courant assigné d'emploi : 125 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
- Control circuit type : C.a. 50/60 hz
- Tension circuit de commande : 120 v ac 50/60 hz
- [uimp] tension assignéede tenue aux chocs : 8 kv conformément à iec 60947
- Catégorie de surtension : Iii
- [ith] courant thermique conventionnel : 125 aà <= 60 °c pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 1100 aà 440 v pour circuit de puissance conformément à iec 60947
- Pouvoir assigné de coupure : 1100 aà 440 v pour circuit de puissance conformément à iec 60947
- [icw] courant assigné de courte durée admissible : 135 a <= 40 °c 10 min circuit de puissance,640 a <= 40 °c 10 s circuit de puissance,990 a <= 40 °c 1 s circuit de puissance,320 a <= 40 °c 1 min circuit de puissance
- Calibre du fusible à associer : 160 a ggà <= 690 v coordination type 2 pour circuit de puissance,200 a ggà <= 690 v coordination type 1 pour circuit de puissance
- Impédance moyenne : 0.8 mohmà 50 hz - ith 125 a pour circuit de puissance
- [ui] tension assignée d'isolement : 1000 v pour circuit de puissance conformément à iec 60947-4-1,600 v pour circuit de puissance certifications csa,600 v pour circuit de puissance certifications ul
- Durée de vie électrique : 0.8 mcycles 125 a ac-1 à ue <= 440 v
- Puissance dissipée par pôle : 12.5 w ac-1
- Couvercle de protection : Sans
- Support de montage : Platine,rail
- Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
- Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
- Mode de raccordement : Télécommande
- Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
- Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble
- Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble
- Circuit de puissance : connecteur 2 câble(s) 4...25 mm² - rigidité du câble
- Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble
- Circuit de puissance : connecteur 2 câble(s) 4...16 mm² - rigidité du câble
- Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble
- Circuit de puissance : connecteur 2 câble(s) 4...25 mm² - rigidité du câble
- Couple de serrage : Circuit de puissance
- Circuit de puissance : 9 n.m - sur connecteur hexagonal 4 mm
- Télécommande : 1.2 n.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Télécommande : 1.2 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
- Temps de fonctionnement : 20...35 ms fermeture,6...20 ms ouverture
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
- Durée de vie mécanique : 4 mcycles
- Vitesse de commande : 3600 cyc/hà <= 60 °c
Caractéristiques techniques
Adapté à un montage sur rail | Non |
Nombre de contacts à fermeture en tant que contacts principaux | 4,0 |
Tension d'alimentation de courant nominal us à ca 50 hz | 120,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 120 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 120,0 V |
Type de raccordement du circuit principal | Raccordement à vis |
Type de tension d'actionnement | Ac |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Nombre de contacts auxiliaires à fermeture | 0,0 |
Nombre de contacts auxiliaires à ouverture | 0,0 |
Courant de fonctionnement nominal ca-1, 400 v | 125,0 A |
