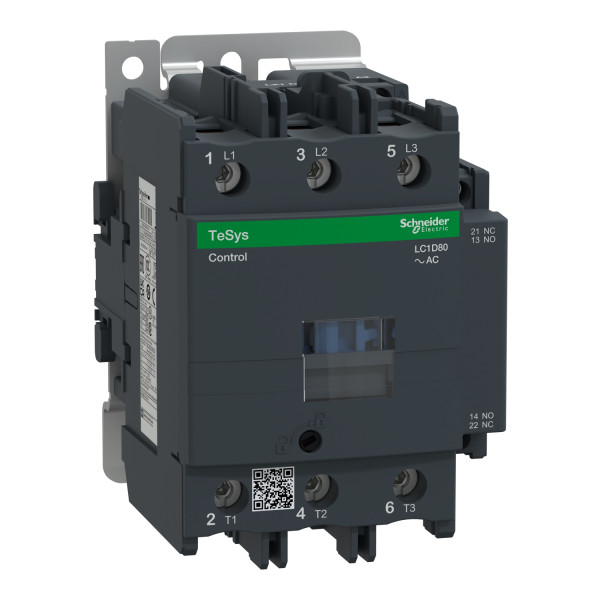

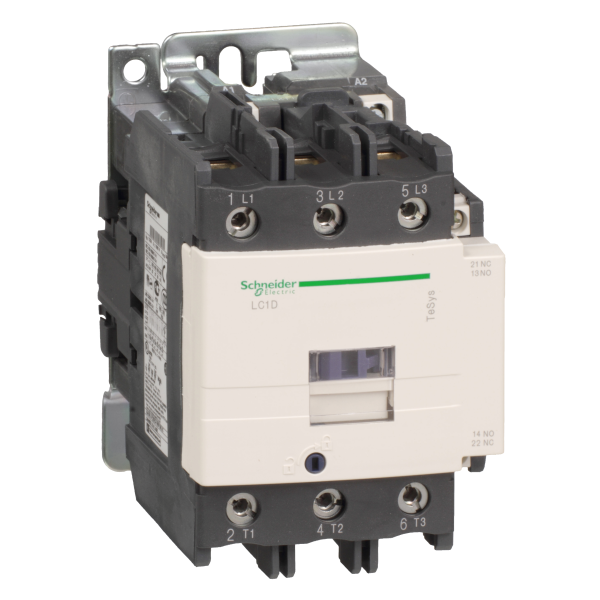

Contacteur Cont 80a 1f Plus 1o 200v 50 60

Description

• Gamme : Tesys
• Nom du produit : Tesys d
• Fonction produit : Contacteur
• Nom abrégé de l'appareil : Lc1d
• Application du contacteur : Commande du moteur,charge résistive
• Catégorie d'emploi : Ac-1,ac-3
• Description des pôles : 3p
• Composition des pôles : 3f
• [ue] tension assignée d'emploi : <= 690 v ac pour circuit de puissance,<= 300 v dc 25...400 hz pour circuit de puissance
• [ie] courant assigné d'emploi : 125 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance,80 a (<= 60 °c) à <= 440 v ac ac-3 pour circuit de puissance
• Puissance moteur kw : 22 kwà 220...230 v ac 50/60 hz,37 kwà 380...400 v ac 50/60 hz,45 kwà 1000 v ac 50/60 hz,45 kwà 660...690 v ac 50/60 hz,55 kwà 500 v ac 50/60 hz,45 kwà 415...440 v ac 50/60 hz
• Puissance moteur hp : 20 hpà 200/208 v ac 50/60 hz pour 3 phases moteurs
• 7.5 hpà 115 v ac 50/60 hz pour monophasé moteurs :
• 15 hpà 230/240 v ac 50/60 hz pour monophasé moteurs :
• 25 hpà 230/240 v ac 50/60 hz pour 3 phases moteurs :
• 60 hpà 460/480 v ac 50/60 hz pour 3 phases moteurs :
• 60 hpà 575/600 v ac 50/60 hz pour 3 phases moteurs :
• Control circuit type : C.a. 50/60 hz
• Tension circuit de commande : 200 v c.a. 50/60 hz
• Composition contact auxiliaire : 1f+1o
• [uimp] tension assignéede tenue aux chocs : 8 kv conformément à iec 60947
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 125 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 1100 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
• Pouvoir assigné de coupure : 1100 aà 440 v pour circuit de puissance conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 135 a <= 40 °c 10 min circuit de puissance
• 100 a 1 s circuit de signalisation :
• 120 a 500 ms circuit de signalisation :
• 140 a 100 ms circuit de signalisation :
• 640 a <= 40 °c 10 s circuit de puissance :
• 990 a <= 40 °c 1 s circuit de puissance :
• 320 a <= 40 °c 1 min circuit de puissance :
• Calibre du fusible à associer : 160 a ggà <= 690 v coordination type 2 pour circuit de puissance,200 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
• Impédance moyenne : 0.8 mohmà 50 hz - ith 125 a pour circuit de puissance
• [ui] tension assignée d'isolement : 1000 v pour circuit de puissance conformément à iec 60947-4-1
• 600 v pour circuit de puissance certifications csa :
• 600 v pour circuit de puissance certifications ul :
• 690 v pour circuit de signalisation conformément à iec 60947-1 :
• 600 v pour circuit de signalisation certifications csa :
• 600 v pour circuit de signalisation certifications ul :
• Durée de vie électrique : 0.8 mcycles 125 a ac-1 à ue <= 440 v,1.5 mcycles 80 a ac-3 à ue <= 440 v
• Puissance dissipée par pôle : 5.1 w ac-3,12.5 w ac-1
• Couvercle de protection : Avec
• Support de montage : Platine,rail
• Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
• Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
• Mode de raccordement : Télécommande
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble
• Télécommande : borniers à vis-étrier 1 câble(s) 1...2.5 mm² - rigidité du câble
• Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble
• Circuit de puissance : connecteur 2 câble(s) 4...25 mm² - rigidité du câble
• Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble
• Circuit de puissance : connecteur 2 câble(s) 4...16 mm² - rigidité du câble
• Circuit de puissance : connecteur 1 câble(s) 4...50 mm² - rigidité du câble
• Circuit de puissance : connecteur 2 câble(s) 4...25 mm² - rigidité du câble
• Couple de serrage : Circuit de puissance
• Circuit de puissance : 9 n.m - sur connecteur hexagonal 4 mm
• Télécommande : 1.2 n.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
• Télécommande : 1.2 n.m - sur borniers à vis-étrier - avec tournevis empreinte philips n°2
• Temps de fonctionnement : 20...35 ms fermeture,6...20 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 4 mcycles
• Vitesse de commande : 3600 cyc/hà <= 60 °c
