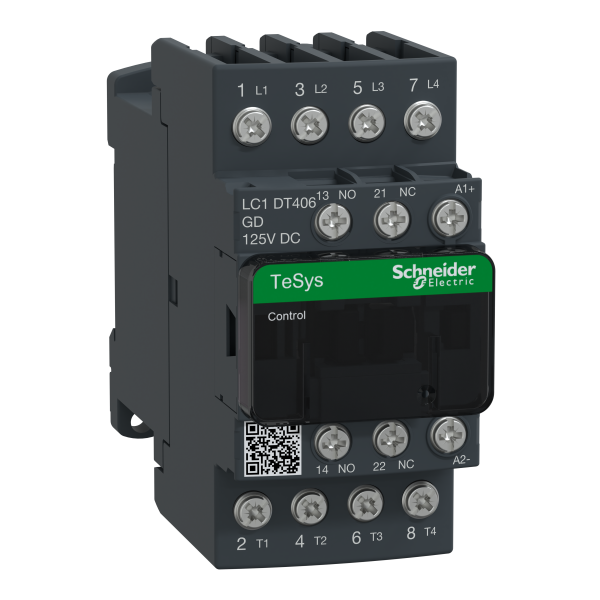

Contacteur Tesys Lc1d 4p Ac1 440v 40 A Bobine 125 V Cc
Contacteur Tesys Lc1d 4p Ac1 440v 40 A Bobine 125 V Cc

Photo(s) non contractuelle(s)

Contacteur Tesys Lc1d 4p Ac1 440v 40 A Bobine 125 V Cc

186.07 € HT 223.28 € TTC

Marque Schneider Electric

Référence LC1DT406GD

EAN 3389110735666

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 10-15 jours Délai estimatif

Description

Désignation :

Contacteur Tesys Lc1d 4p Ac1 440v 40 A Bobine 125 V Cc

Description :
  • Gamme : Tesys
  • Nom du produit : Tesys d
  • Fonction produit : Contacteur
  • Nom abrégé de l'appareil : Lc1d
  • Application du contacteur : Charge résistive
  • Catégorie d'emploi : Ac-1
  • Description des pôles : 4p
  • Composition des pôles : 4f
  • [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
  • [ie] courant assigné d'emploi : 40 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
  • Control circuit type : C.c. standard
  • Tension circuit de commande : 125 v c.c.
  • Composition contact auxiliaire : 1f+1o
  • [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
  • Catégorie de surtension : Iii
  • [ith] courant thermique conventionnel : 40 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
  • Pouvoir nominal d'enclenchement irms : 450 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
  • Pouvoir assigné de coupure : 450 aà 440 v pour circuit de puissance conformément à iec 60947
  • [icw] courant assigné de courte durée admissible : 120 a <= 40 °c 1 min circuit de puissance
  • 240 a <= 40 °c 10 s circuit de puissance :
  • 380 a <= 40 °c 1 s circuit de puissance :
  • 50 a <= 40 °c 10 min circuit de puissance :
  • 100 a 1 s circuit de signalisation :
  • 120 a 500 ms circuit de signalisation :
  • 140 a 100 ms circuit de signalisation :
  • Calibre du fusible à associer : 40 a ggà <= 690 v coordination type 2 pour circuit de puissance,63 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
  • Impédance moyenne : 2 mohmà 50 hz - ith 40 a pour circuit de puissance
  • [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
  • 600 v pour circuit de puissance certifications ul :
  • 690 v pour circuit de puissance conformément à iec 60947-4-1 :
  • 690 v pour circuit de signalisation conformément à iec 60947-1 :
  • 600 v pour circuit de signalisation certifications csa :
  • 600 v pour circuit de signalisation certifications ul :
  • Durée de vie électrique : 1.4 mcycles 40 a ac-1 à ue <= 440 v
  • Puissance dissipée par pôle : 3.2 w ac-1
  • Couvercle de protection : Avec
  • Support de montage : Platine,rail
  • Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
  • Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
  • Mode de raccordement : Télécommande
  • Couple de serrage : Télécommande
  • Télécommande : 1.7 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
  • Circuit de puissance : 1.8 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
  • Circuit de puissance : 1.8 n.m - sur bornes à anneau - avec tournevis plat Ø 6 mm screw
  • Temps de fonctionnement : 53.55...72.45 ms fermeture,16...24 ms ouverture
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
  • Durée de vie mécanique : 30 mcycles
  • Vitesse de commande : 3600 cyc/hà <= 60 °c

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Nombre de contacts à fermeture en tant que contacts principaux 4,0
Nombre de contacts auxiliaires à fermeture 1,0
Nombre de contacts auxiliaires à ouverture 1,0
Courant de fonctionnement nominal ca-1, 400 v 40,0 A
Tension d'alimentation de courant nominal us cc 125,0 V
Tension d'alimentation de courant nominal us cc 125 V
Type de raccordement du circuit principal Raccordement à vis
Type de tension d'actionnement Dc
Nombre de contacts ouverture en tant que contacts principaux 0,0
