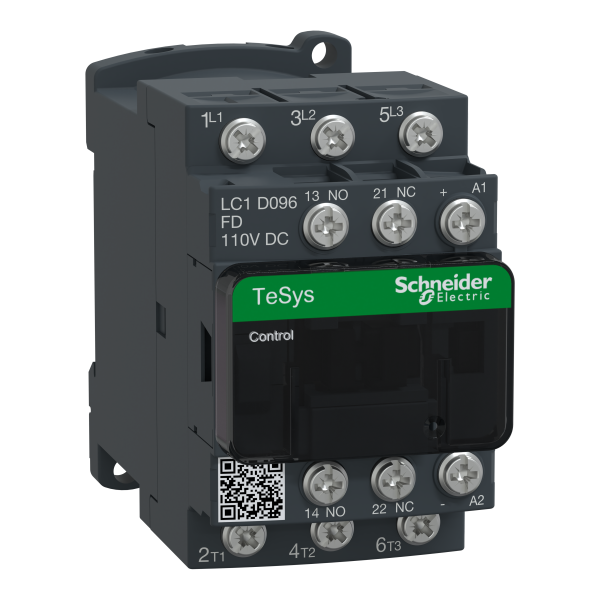

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 110 V Cc
88.80 € HT 106.56 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 213 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys D
- Type de produit ou de composant : Contacteur
- Nom abrégé d'appareil : LC1D
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz pour circuit de puissance / <= 300 V DC pour circuit de puissance
- [ie] courant assigné d'emploi : 25 A (<= 60 °C) à <= 440 V AC AC-1 pour circuit de puissance / 9 A (<= 60 °C) à <= 440 V AC AC-3 pour circuit de puissance
- Puissance moteur kw : 4 kW à 380...400 V AC 50/60 Hz / 2.2 kW à 220...230 V AC 50/60 Hz / 5.5 kW à 500 V AC 50/60 Hz / 5.5 kW à 660...690 V AC 50/60 Hz / 4 kW à 415...440 V AC 50/60 Hz
- Puissance moteur hp : 0.5 hp à 115 V AC 50/60 Hz pour monophasé moteurs / 1 hp à 230/240 V AC 50/60 Hz pour monophasé moteurs / 2 hp à 200/208 V AC 50/60 Hz pour 3 phases moteurs / 2 hp à 230/240 V AC 50/60 Hz pour 3 phases moteurs / 5 hp à 460/480 V AC 50/60 Hz pour 3 phases moteurs / 7.5 hp à 575/600 V AC 50/60 Hz pour 3 phases moteurs
- Control circuit type : C.c. standard
- Tension circuit de commande : 110 V DC
- Composition contact auxiliaire : 1F+1O
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 25 A à <= 60 °C pour circuit de puissance / 10 A à <= 60 °C pour circuit de signalisation
- Pouvoir nominal d'enclenchement irms : 250 A à 440 V pour circuit de puissance conformément à IEC 60947 / 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 / 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1
- Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 105 A <= 40 °C 10 s circuit de puissance / 210 A <= 40 °C 1 s circuit de puissance / 30 A <= 40 °C 10 min circuit de puissance / 61 A <= 40 °C 1 min circuit de puissance / 100 A 1 s circuit de signalisation / 120 A 500 ms circuit de signalisation / 140 A 100 ms circuit de signalisation
- Calibre du fusible à associer : 20 A gG à <= 690 V coordination type 2 pour circuit de puissance / 25 A gG à <= 690 V coordination type 1 pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1
- Impédance moyenne : 2.5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
- [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-1 / 600 V pour circuit de signalisation certifications CSA / 600 V pour circuit de signalisation certifications UL
- Durée de vie électrique : 0.6 Mcycles 25 A AC-1 à Ue <= 440 V / 2 Mcycles 9 A AC-3 à Ue <= 440 V
- Puissance dissipée par pôle : 0.2 W AC-3 / 1.56 W AC-1
- Couvercle de protection : Avec
- Support de montage : Platine / Rail
- Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
- Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
- Mode de raccordement : Télécommande : bornes à anneau - diamètre externe: 8 mm / Circuit de puissance : bornes à anneau - diamètre externe: 8 mm
- Couple de serrage : Télécommande : 1.7 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm screw : M3.5 / Télécommande : 1.7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 screw : M3.5 / Circuit de puissance : 1.7 N.m - sur bornes à anneau - avec tournevis plat Ø 8 mm screw : M3.5 / Circuit de puissance : 1.7 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 screw : M3.5
- Temps de fonctionnement : 53.55...72.45 ms fermeture / 16...24 ms ouverture
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Durée de vie mécanique : 30 Mcycles
- Vitesse de commande : 3600 cyc/h à <= 60 °C
- Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
- Plage de tension du circuit de commande : 0,1 à 0,25 Uc à 60 °C perte de niveau / 0,7 à 1,25 Uc à 60 °C opérationnel
- Constante de temps : 28 ms
- Consommation moyenne à l'appel en w : 5.4 W à 20 °C
- Consommation moyenne au maintien en w : 5.4 W à 20 °C
- Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
- Fréquence circuit signalisation : 25...400 Hz
- Courant commuté minimum : 5 mA pour circuit de signalisation
- Tension de commutation minimale : 17 V pour circuit de signalisation
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M' pour circuit de signalisation
Ancien produit : Telemecanique LC1D096FD
Caractéristiques techniques
Adapté à un montage sur rail | Non |
Puissance de fonctionnement nominale, ac-3, 400 v | 4,0 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Courant de fonctionnement nominal ca-3, 400 v | 9,0 A |
Courant de fonctionnement nominal ca-1, 400 v | 25,0 A |
Tension d'alimentation de courant nominal us cc | 110,0 V |
Tension d'alimentation de courant nominal us cc | 110 V |
Type de raccordement du circuit principal | Autre |
Type de tension d'actionnement | Dc |
Puissance de fonctionnement nominale ca-4, 400 v | 2,2 kW |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Courant de fonctionnement nominal ca-4, 400 v | 6,0 A |
