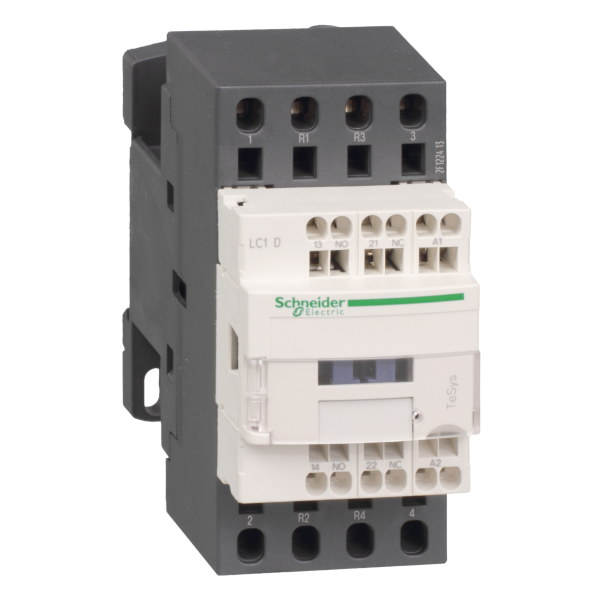

Schneider Electric Contacteur Tesys Lc1D 4P (2F Plus 2O) Ac1 440V 25 A Bobine 24 V Cc
Schneider Electric Contacteur Tesys Lc1D 4P (2F Plus 2O) Ac1 440V 25 A Bobine 24 V Cc

Photo(s) non contractuelle(s)

Schneider Electric Contacteur Tesys Lc1D 4P (2F Plus 2O) Ac1 440V 25 A Bobine 24 V Cc

86.09 € HT 103.31 € TTC

Marque Schneider Electric

Référence LC1D1283BD

EAN 3389118011786

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 10-15 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys D
  • Type de produit ou de composant : Contacteur
  • Nom abrégé d'appareil : LC1D
  • Application du contacteur : Charge résistive
  • Catégorie d'emploi : AC-1
  • Description des pôles : 4P
  • Composition des pôles : 2F+2O
  • [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz pour circuit de puissance / <= 300 V DC pour circuit de puissance
  • [ie] courant assigné d'emploi : 25 A (<= 60 °C) à <= 440 V AC AC-1 pour circuit de puissance
  • Control circuit type : C.c. standard
  • Tension circuit de commande : 24 V DC
  • Composition contact auxiliaire : 1F+1O
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
  • Catégorie de surtension : III
  • [ith] courant thermique conventionnel : 25 A à <= 60 °C pour circuit de puissance / 10 A à <= 60 °C pour circuit de signalisation
  • Pouvoir nominal d'enclenchement irms : 250 A à 440 V pour circuit de puissance conformément à IEC 60947 / 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 / 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1
  • Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance conformément à IEC 60947
  • [icw] courant assigné de courte durée admissible : 105 A <= 40 °C 10 s circuit de puissance / 210 A <= 40 °C 1 s circuit de puissance / 30 A <= 40 °C 10 min circuit de puissance / 61 A <= 40 °C 1 min circuit de puissance / 100 A 1 s circuit de signalisation / 120 A 500 ms circuit de signalisation / 140 A 100 ms circuit de signalisation
  • Calibre du fusible à associer : 25 A gG à <= 690 V coordination type 2 pour circuit de puissance / 40 A gG à <= 690 V coordination type 1 pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1
  • Impédance moyenne : 2.5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
  • [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-1 / 600 V pour circuit de signalisation certifications CSA / 600 V pour circuit de signalisation certifications UL
  • Durée de vie électrique : 0.8 Mcycles 25 A AC-1 à Ue <= 440 V
  • Puissance dissipée par pôle : 1.56 W AC-1
  • Couvercle de protection : Avec
  • Support de montage : Platine / Rail
  • Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
  • Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
  • Mode de raccordement : Télécommande : bornes à ressort 1 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : bornes à ressort 2 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : bornes à ressort 1 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : bornes à ressort 2 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble
  • Temps de fonctionnement : 53.55...72.45 ms fermeture / 16...24 ms ouverture
  • Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
  • Durée de vie mécanique : 30 Mcycles
  • Vitesse de commande : 3600 cyc/h à <= 60 °C
Caractéristiques complémentaires :
  • Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
  • Plage de tension du circuit de commande : 0,1 à 0,25 Uc à 60 °C perte de niveau / 0,7 à 1,25 Uc à 60 °C opérationnel
  • Constante de temps : 28 ms
  • Consommation moyenne à l'appel en w : 5.4 W à 20 °C
  • Consommation moyenne au maintien en w : 5.4 W à 20 °C
  • Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
  • Fréquence circuit signalisation : 25...400 Hz
  • Courant commuté minimum : 5 mA pour circuit de signalisation
  • Tension de commutation minimale : 17 V pour circuit de signalisation
  • Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
  • Résistance d'isolement : > 10 M' pour circuit de signalisation
Référence : SCHLC1D1283BD (Schneider-Electric)

Ancien produit : Telemecanique LC1D1283BD

Les avis clients

Caractéristiques techniques

Adapté à un montage sur rail Non
Nombre de contacts à fermeture en tant que contacts principaux 2,0
Nombre de contacts ouverture en tant que contacts principaux 2,0
Nombre de contacts auxiliaires à fermeture 1,0
Nombre de contacts auxiliaires à ouverture 1,0
Courant de fonctionnement nominal ca-1, 400 v 25,0 A
Tension d'alimentation de courant nominal us cc 24,0 V
Type de raccordement du circuit principal Raccordement par borne à ressort
Type de tension d'actionnement Dc
