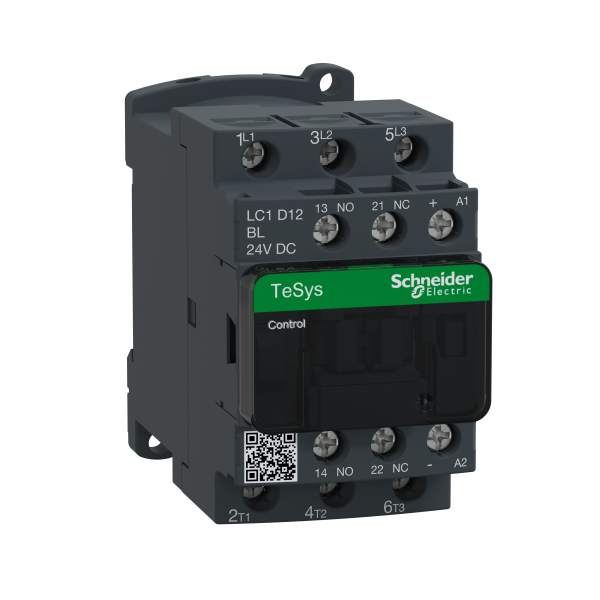

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 12 A Bobine 24 Vcc

Description

• Gamme : TeSys
• Product name : TeSys D
• Type de produit ou de composant : Contacteur
• Nom abrégé d'appareil : LC1D
• Application du contacteur : Commande du moteur / Charge résistive
• Catégorie d'emploi : AC-1 / AC-3
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz pour circuit de puissance / <= 300 V DC pour circuit de puissance
• [ie] courant assigné d'emploi : 12 A (<= 60 °C) à <= 440 V AC AC-3 pour circuit de puissance / 25 A (<= 60 °C) à <= 440 V AC AC-1 pour circuit de puissance
• Puissance moteur kw : 3 kW à 220...230 V AC 50/60 Hz / 7.5 kW à 500 V AC 50/60 Hz / 7.5 kW à 660...690 V AC 50/60 Hz / 5.5 kW à 380...400 V AC 50/60 Hz / 5.5 kW à 415...440 V AC 50/60 Hz
• Puissance moteur hp : 1 hp à 115 V AC 50/60 Hz pour monophasé moteurs / 2 hp à 230/240 V AC 50/60 Hz pour monophasé moteurs / 3 hp à 200/208 V AC 50/60 Hz pour 3 phases moteurs / 3 hp à 230/240 V AC 50/60 Hz pour 3 phases moteurs / 7.5 hp à 460/480 V AC 50/60 Hz pour 3 phases moteurs / 10 hp à 575/600 V AC 50/60 Hz pour 3 phases moteurs
• Control circuit type : C.c. basse consommation
• Tension circuit de commande : 24 V DC
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 25 A à <= 60 °C pour circuit de puissance / 10 A à <= 60 °C pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 250 A à 440 V pour circuit de puissance conformément à IEC 60947 / 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 / 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1
• Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 105 A <= 40 °C 10 s circuit de puissance / 210 A <= 40 °C 1 s circuit de puissance / 30 A <= 40 °C 10 min circuit de puissance / 61 A <= 40 °C 1 min circuit de puissance / 100 A 1 s circuit de signalisation / 120 A 500 ms circuit de signalisation / 140 A 100 ms circuit de signalisation
• Calibre du fusible à associer : 25 A gG à <= 690 V coordination type 2 pour circuit de puissance / 40 A gG à <= 690 V coordination type 1 pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1
• Impédance moyenne : 2.5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
• [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-1 / 600 V pour circuit de signalisation certifications CSA / 600 V pour circuit de signalisation certifications UL
• Durée de vie électrique : 2 Mcycles 12 A AC-3 à Ue <= 440 V / 0.8 Mcycles 25 A AC-1 à Ue <= 440 V
• Puissance dissipée par pôle : 0.36 W AC-3 / 1.56 W AC-1
• Couvercle de protection : Avec
• Support de montage : Platine / Rail
• Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
• Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
• Temps de fonctionnement : 65.45...88.55 ms fermeture / 20...30 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 30 Mcycles
• Vitesse de commande : 3600 cyc/h à <= 60 °C

• Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
• Plage de tension du circuit de commande : 0,1 à 0,3 Uc à 60 °C perte de niveau / 0,8 à 1,25 Uc à 60 °C opérationnel
• Constante de temps : 40 ms
• Consommation moyenne à l'appel en w : 2.4 W à 20 °C
• Consommation moyenne au maintien en w : 2.4 W à 20 °C
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
• Fréquence circuit signalisation : 25...400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
• Résistance d'isolement : > 10 M' pour circuit de signalisation
