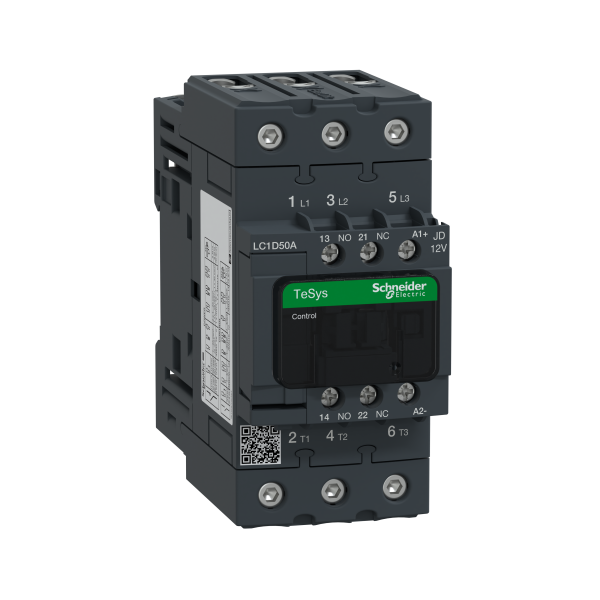

Schneider Electric Contacteur Everlink 3P Ac3 440V 50A Bob 12V Cc

Description

Caractéristiques principales :

Gamme de produits : TeSys D
Gamme : TeSys
Nom du produit : TeSys D
Fonction produit : Contacteur
Nom abrégé de l'appareil : LC1D
Application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
Catégorie d'emploi : AC-1AC-3AC-4
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 50 A (80 A (
Puissance moteur kw : 22 kW à 380...400 V CA 50/60 Hz AC-325 kW à 415 V CA 50/60 Hz AC-330 kW à 440 V CA 50/60 Hz AC-330 kW à 500 V CA 50/60 Hz AC-333 kW à 660...690 V CA 50/60 Hz AC-315 kW à 220...230 V CA 50/60 Hz AC-311 kW à 400 V CA 50/60 Hz AC-4
Puissance moteur hp : 3 hp à 115 V CA 50/60 Hz pour monophasé moteurs7.5 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs15 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs15 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs40 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs40 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
Type de circuit de commande : CC standard
Tension circuit de commande : 12 V CC
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : Se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 80 A à 10 A à
Pouvoir nominal d'enclenchement irms : 900 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 900 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation400 A 810 A 84 A 208 A
Calibre du fusible à associer : 100 A gG à 100 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 1,5 mOhm à 50 Hz - Ith 80 A pour circuit de puissance
[ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
Durée de vie électrique : 1.45 Mcycles 50 A AC-3 à Ue 1.1 Mcycles 80 A AC-1 à Ue
Puissance dissipée par pôle : 3.7 W AC-39.6 W AC-1
Couvercle de protection : Avec
Support de montage : PlatineRail
Normes : UL 508CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1
Certifications du produit : BVCCCCSADNVGLGOSTLROS (Lloyds register of shipping)RINAUL
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câble
Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance : 8 N.m - sur connecteurs à vis BTR EverLink - câble 25…35 mm² hexagonal 4 mmCircuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink - câble 1…25 mm² hexagonal 4 mm
Temps de fonctionnement : 16…24 ms ouverture42.5…57.5 ms fermeture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 10 Mcycles
Vitesse de commande : 3600 cyc/h à

Caractéristiques complémentaires :

Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
Plage de tension du circuit de commande : 0,1 à 0,3 Uc perte de niveau à 60 °C, CC0,75 à 1,25 Uc opérationnel à 60 °C, DC
Constante de temps : 34 ms
Consommation moyenne à l'appel en w : 19 W à 20 °C
Consommation moyenne au maintien en w : 7.4 W à 20 °C
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
