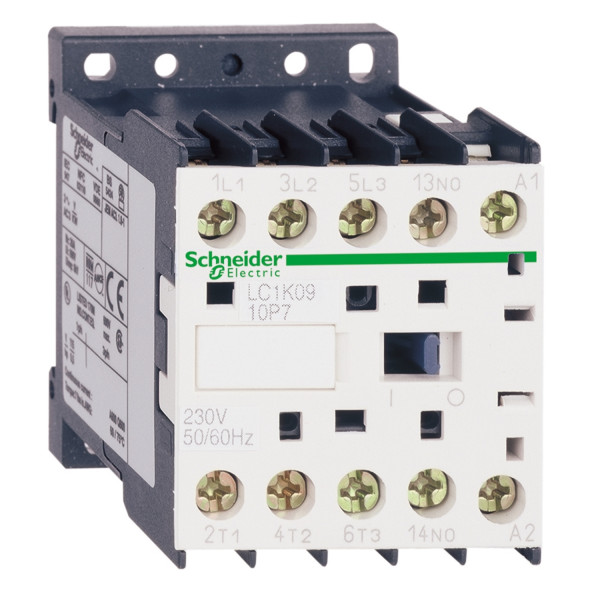

Schneider Electric Contacteur Tesys Lc1K 3P Ac3 440V 9 A Bobine 48 Vca

Description

• Gamme : TeSys
• Product name : TeSys K
• Nom abrégé d'appareil : LC1K
• Application du contacteur : Commande du moteur / Charge résistive
• Catégorie d'emploi : AC-1 / AC-3 / AC-4
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d'emploi : 690 V AC 50/60 Hz pour circuit de puissance / <= 690 V AC 50/60 Hz pour circuit de signalisation
• [ie] courant assigné d'emploi : 9 A à <= 440 V AC AC-3 pour circuit de puissance / 20 A (<= 50 °C) à <= 440 V AC AC-1 pour circuit de puissance / 16 A (<= 70 °C) à 690 V AC AC-1 pour circuit de puissance
• Puissance moteur kw : 4 kW à 380...415 V AC 50/60 Hz / 4 kW à 440 V AC 50/60 Hz / 4 kW à 480 V AC 50/60 Hz / 4 kW à 500...600 V AC 50/60 Hz / 4 kW à 660...690 V AC 50/60 Hz / 2.2 kW à 220...230 V AC 50/60 Hz
• Control circuit type : C.a. 50/60 Hz
• Tension circuit de commande : 48 V AC 50/60 Hz
• Composition contact auxiliaire : 1 ''O''
• [uimp] tension assignéede tenue aux chocs : 8 kV
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance / 10 A à <= 50 °C pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 110 A AC pour circuit de puissance conformément à NF C 63-110 / 110 A AC pour circuit de puissance conformément à IEC 60947 / 110 A AC pour circuit de signalisation conformément à IEC 60947
• Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947 / 110 A à 440 V conformément à IEC 60947 / 80 A à 500 V conformément à IEC 60947 / 110 A à 220...230 V conformément à IEC 60947 / 110 A à 380...400 V conformément à IEC 60947 / 70 A à 660...690 V conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 90 A <= 50 °C 1 s circuit de puissance / 85 A <= 50 °C 5 s circuit de puissance / 80 A <= 50 °C 10 s circuit de puissance / 60 A <= 50 °C 30 s circuit de puissance / 45 A <= 50 °C 1 min circuit de puissance / 40 A <= 50 °C 3 min circuit de puissance / 80 A 1 s circuit de signalisation / 90 A 500 ms circuit de signalisation / 110 A 100 ms circuit de signalisation / 20 A <= 50 °C >= 15 s circuit de puissance
• Calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance / 25 A aM pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947 / 10 A gG pour circuit de signalisation conformément à VDE 0660
• Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
• [ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 600 V pour circuit de puissance conformément à UL 508 / 690 V pour circuit de signalisation conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-5-1 / 600 V pour circuit de signalisation conformément à UL 508 / 600 V pour circuit de puissance conformément à CSA C22.2 No 14 / 600 V pour circuit de signalisation conformément à CSA C22.2 No 14
• Durée de vie électrique : 0.18 Mcycles 20 A AC-1 à Ue <= 440 V / 1.3 Mcycles 9 A AC-3 à Ue <= 440 V
• Support de montage : Platine / Rail
• Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
• Certifications du produit : CSA / UL
• Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 0.34...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble(s) 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble
• Couple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
• Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 10...20 ms excitation bobine + fermeture ''F''
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 10 Mcycles
• Vitesse de commande : 3600 cyc/h

• Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau / 0,8...1,15 Uc à <= 50 °C opérationnel
• Consommation moyenne à l'appel en va : 30 VA à 20 °C
• Consommation moyenne au maintien en va : 4.5 VA à 20 °C
• Dissipation thermique : 1.3 W
• Type de contacts auxiliaires : Type instantané (1 ''O'')
• Fréquence circuit signalisation : <= 400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Distance de non-recouvrement : 0.5 mm
• Résistance d'isolement : > 10 M' pour circuit de signalisation
