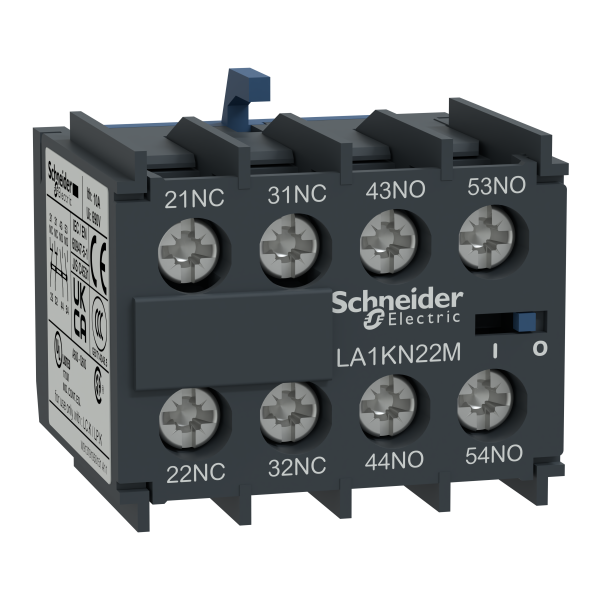

Schneider Electric Bloc de contacts auxiliaires Tesys 2 No Plus 2 Nc Bornes à Visétriers

Description

• Gamme : TeSys
• Nom abrégé d'appareil : LA1
• Type de produit ou de composant : Bloc de contact auxiliaire
• Compatibilité produit : Contacteur 3P TeSys K
• Manoeuvre des contacts auxiliaires : Instantané
• Composition des pôles : 2F+2O
• Mode de raccordement : Borniers à vis-étrier 1 câble 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble 1.5...4 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble 1.5...4 mm² - rigidité du câble: rigide

• Emplacement de montage : Façade
• [ui] tension assignée d'isolement : 690 V - conformément à BS 5424 / 690 V - conformément à IEC 60947 / 750 V - conformément à VDE 0010 groupe C / 600 V - conformément à CSA C22.2
• [ue] tension assignée d'emploi : <= 690 V AC <= 400 Hz
• [ith] courant thermique conventionnel : 10 A à <= 50 °C
• Pouvoir nominal d'enclenchement irms : 110 A à <= 690 V AC conformément à IEC 60947
• Courant temporaireadmissible : 80 A 1 s / 60 A 500 ms / 110 A 100 ms
• Calibre du fusible à associer : IEC 60947 / VDE 0660
• Courant commuté minimum : 5 mA
• Tension de commutation minimale : 17 V
• Distance de non-recouvrement : 0.5 mm
• Résistance d'isolement : > 10 M'
• Couple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
• Profondeur : 35 mm
• Masse du produit : 0.045 kg
