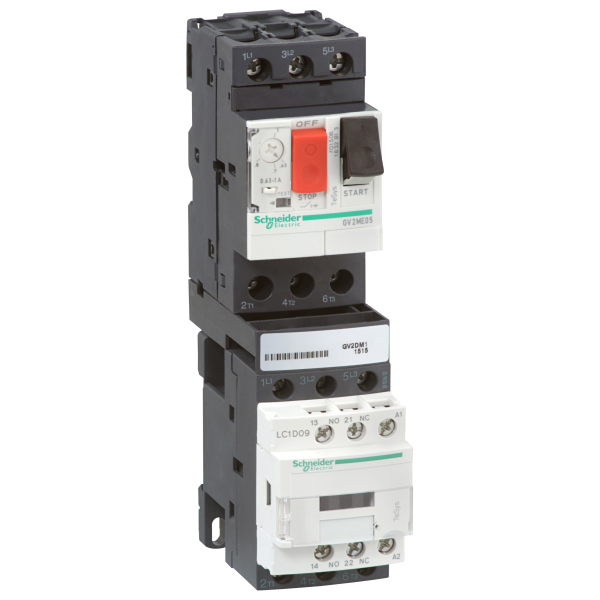

Schneider Electric Démarreur Combiné Tesys Gv2Dm 9 à 14 A 24 V Cc
200.00 € HT 240.00 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 13-18 jours Délai estimatif
Jusqu'à 480 points de fidélité en achetant ce produit
Schneider Electric
SCHGV2ME16
Schneider Electric Disjoncteur Moteur Gv2Me 9 à 14 A 3P 3D Déclencheur Magnétothermique
5,0 (1)
En stock
22 produit(s) disponible(s)
30.13 € HT 36.16 € TTC
Description
Caractéristiques principales :- Gamme de produits : TeSys
- Nom abrégé d'appareil : GV2DM
- Type de produit ou de composant : Démarreur moteur
- Type de démarreur moteur : Non réversible
- Type de coordination : Type 1
- Description des pôles : 3P
- Catégorie d'emploi : AC-3
- Puissance moteur kw : 7.5 kW à 500 V AC 50/60 Hz / 5.5 kW à 400/415 V AC 50/60 Hz / 5.5 kW à 440 V AC 50/60 Hz
- Tension circuit de commande : 24 V DC
- Plage de réglage de la protection magnétique : 170 A
- Composition de l'appareil : 1 3-contacteur unipolaire / 1 bloc d'assemblage GV2AF3 / 1 disjoncteur moteur type GV2ME
- Zone de réglage de protection thermique : 9...14 A
- Pouvoir assigné de coupure : Iq 15 kA à 400/415 V conformément à IEC 60947-4-1 / Iq 6 kA à 500 V conformément à IEC 60947-4-1 / Iq 8 kA à 440 V conformément à IEC 60947-4-1
- Masse du produit : 0.601 kg
- Hauteur : 176.4 mm
- Largeur : 45 mm
- Profondeur : 99.6 mm
Ancien produit : Telemecanique GV2DM116BD
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 177 mm |
| Profondeur | 96 mm |
| Avec transfo | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
| Nombre de postes de commande | 2 |
| Nombre de contacts auxiliaires à fermeture | 1 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Adapté à un arrêt d'urgence | Non |
| Courant de fonctionnement nominal ie | 14 A |
| Réglage de courant du déclencheur de surcharge | 9 A |
| Réglage de courant du déclencheur de surcharge | 14 A |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Réinitialisation externe possible | Non |
| Montage possible sur barres profilées | Oui |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Classe de déclenchement | Class 10 |
| Avec déclencheur de court-circuit | Oui |
| Avec fusible | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Type de tension d'actionnement | Dc |
| Type de starter moteur | Démarreur direct |
| Courant de fonctionnement nominal, ca-3, 400 v | 12 A |
| Température ambiante, limite supérieure sans restriction | 60 °C |
| Protection contre les surcharges compensée en température | Oui |
| Intensité de court-circuit nominale conditionnelle, type 2, 400 v | 130000,0 A |
| Classe de coordination selon iec 60947-4-3 | Classe 1 |
| Nombre de voyants lumineux | 0 |
| Puissance de fonctionnement nominale, ca-3, 230 v, triphasée | 3 kW |
| Puissance nominale, 460 v, 60 hz, triphasée | 5,5 kW |
| Puissance nominale, 575 v, 60 hz, triphasée | 7,5 kW |
| Intensité de court-circuit nominale conditionnelle, type 1, 480 y/277 v | 6000 A |
| Intensité de court-circuit nominale conditionnelle, type 1, 600 y/347 v | 3000 A |
