Photo(s) non contractuelle(s)

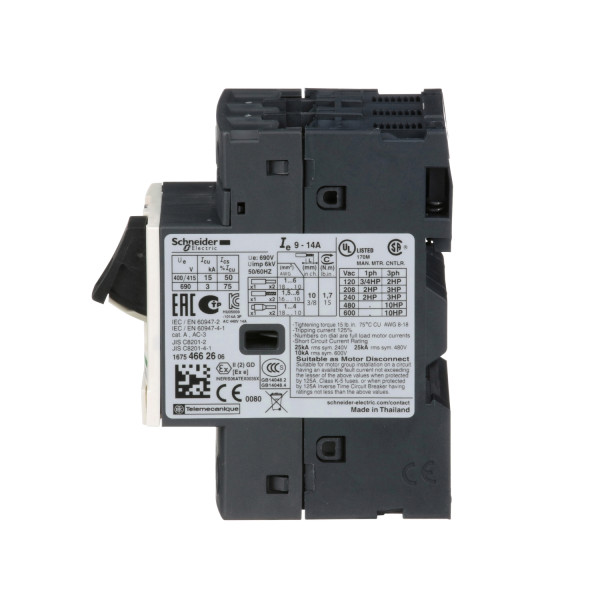

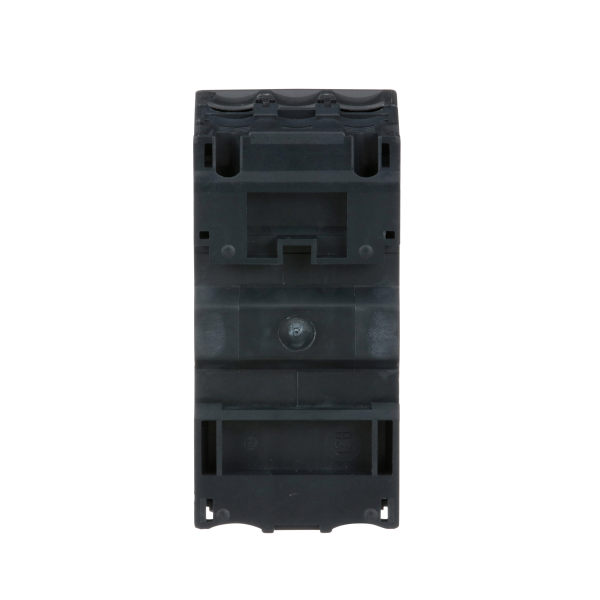

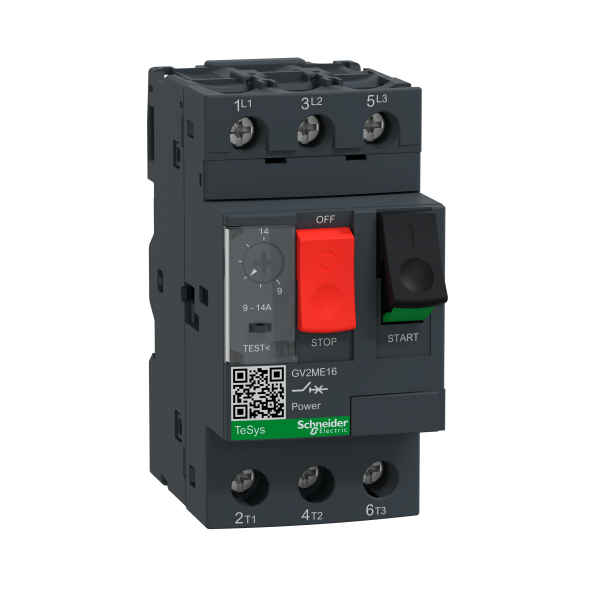

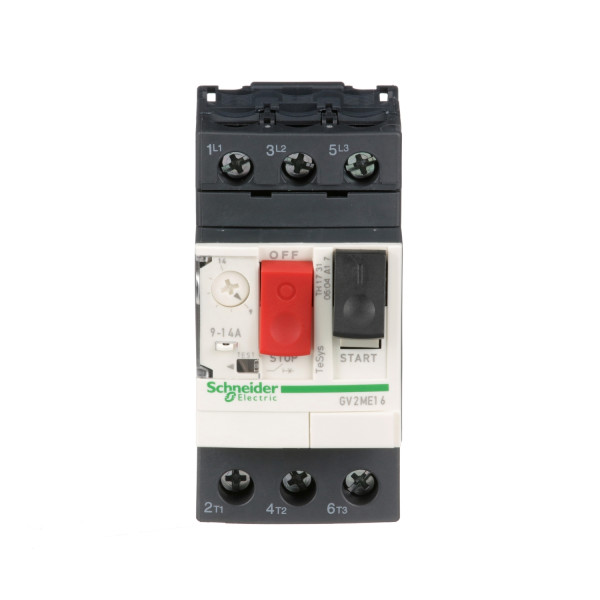

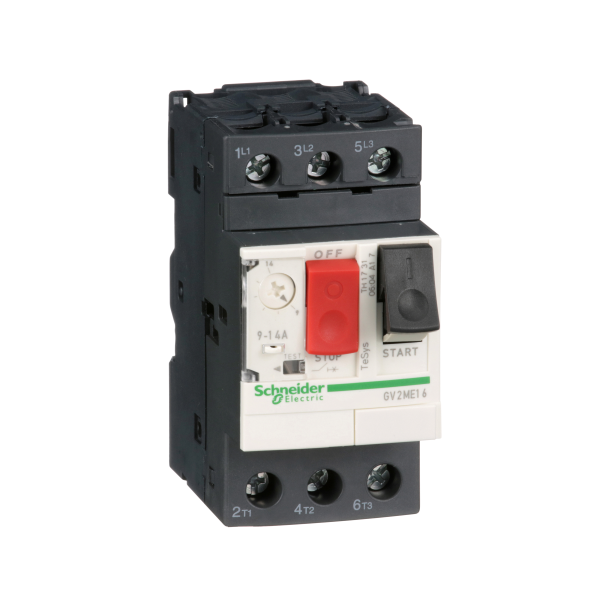

Schneider Electric Disjoncteur Moteur Gv2Me 9 à 14 A 3P 3D Déclencheur Magnétothermique
5,0 (1)
30.13 € HT 36.16 € TTC
En stock - Il y a 22 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 72 points de fidélité en achetant ce produit
Schneider Electric
SCHGV1G09
Schneider Electric Mini Bornier
Non géré en stock
A commander
10.58 € HT 12.70 € TTC
Schneider Electric
SCHGV2AF02
Schneider Electric Platine Fix.Gv2M Par Vis
Non géré en stock
A commander
3.29 € HT 3.95 € TTC
Soit un total de 32.90 € HT Soit un total de 39.50 € TTC
Schneider Electric
SCHGV2AF3
Schneider Electric Bloc de Raccordement - Entre Gv2 Et Contacteur Lc1-D09..D38
Non géré en stock
A commander
3.96 € HT 4.75 € TTC
Soit un total de 39.60 € HT Soit un total de 47.50 € TTC
Schneider Electric
SCHGV2G05
Schneider Electric Bornier Encliquetable
Non géré en stock
A commander
20.75 € HT 24.90 € TTC
Schneider Electric
SCHGV2G245
Schneider Electric Jdb 63A Tri 2X45 Mm
Non géré en stock
A commander
10.99 € HT 13.19 € TTC
Schneider Electric
SCHGV2G254
Schneider Electric Jdb 63A Tri 2X54 Mm
Non géré en stock
A commander
9.42 € HT 11.30 € TTC
Schneider Electric
SCHGV2G345
Schneider Electric Jdb 63A Tri 3X45 Mm
Non géré en stock
A commander
14.18 € HT 17.02 € TTC
Schneider Electric
SCHGV2G354
Schneider Electric Jdb 63A Tri 3X54 Mm
Non géré en stock
A commander
12.56 € HT 15.07 € TTC
Schneider Electric
SCHGV2G445
Schneider Electric TeSys GV - jeu de barre tripolaire - 63A - 4 dérivations - pas 45 mm
Non géré en stock
A commander
17.09 € HT 20.51 € TTC
Schneider Electric
SCHGV2G454
Schneider Electric Jdb 63A Tri 4X54 Mm
Non géré en stock
A commander
15.31 € HT 18.37 € TTC
Schneider Electric
SCHGV2G554
Schneider Electric Jdb 63A Tri 5X54 Mm
Non géré en stock
A commander
20.29 € HT 24.35 € TTC
Schneider Electric
SCHGVAD0110
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 O (Défaut)
En stock
2 produit(s) disponible(s)
14.40 € HT 17.28 € TTC
6.67 € HT 8.00 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAD1010
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 F (Défaut)
En stock
3 produit(s) disponible(s)
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAE1
Schneider Electric Contacteur Auxiliaire 1 F Et 1 O
Non géré en stock
A commander
7.40 € HT 8.88 € TTC
Soit un total de 74.00 € HT Soit un total de 88.80 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
57 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAE20
Schneider Electric Contacteur Auxiliaire 2 F
Non géré en stock
A commander
9.71 € HT 11.65 € TTC
Soit un total de 97.10 € HT Soit un total de 116.50 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
39 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
4.67 € HT 5.60 € TTC
Schneider Electric
SCHGVAN20
Schneider Electric Contacteur Auxiliaire 2 F
En stock
52 produit(s) disponible(s)
9.50 € HT 11.40 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Description
Disjoncteur Moteur Schneider Electric
Ce disjoncteur moteur, TeSys GV2ME, de la marque Schneider Electric, est un dispositif de protection du circuit électrique contre le court-circuit, les surcharges ou le défaut de phase. Il est recommandé spécialement pour l'alimentation et la protection des moteurs industriels de puissance maximale 11 kilowatts, à 690 Volts. À l'aide de ses boutons poussoirs, il peut activer ou désactiver manuellement les moteurs.
Les + du produit :
- Commande par bouton poussoir
- Toutes positions de montage
- Mode de fixation : pincé sur rail DIN symétrique 35 mm, vissé sur panneau (avec plaque adaptatrice)
- Déclencheur magnétothermique
Caractéristiques principales :
- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 15 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 8 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 9...14 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 170 A
Caractéristiques complémentaires :
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 11 kW à 690 V AC 50/60 Hz / 9 kW à 690 V AC 50/60 Hz / 7.5 kW à 500 V AC 50/60 Hz / 5.5 kW à 400/415 V AC 50/60 Hz
- Type de commande : Bouton-poussoir
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 14 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.2 mm
- Masse du produit : 0.26 kg
Référence : SCHGV2ME16 (Schneider-Electric)
Ancien produit : Telemecanique GV2ME16
Legrand
LEG417311
Disjoncteur moteur magnéto-thermique mpx³ 32s - 13 a - 50 ka
Non géré en stock
A commander
74.53 € HT 89.44 € TTC
General Electric
GEP101221
GPS1BSAL - Disjoncteur-moteur SURION 9 - 13A
Indisponible
Produit abandonné
General Electric
GEP101222
GPS1BSAM - Disjoncteur-moteur SURION 11 - 16A
Indisponible
Produit abandonné
Schneider Electric
SCHGV2MCK04
Schneider Electric Coffret Vide pour Gv2Me Arrêt D Urgence Plastronique
4,3 (3)
En stock
7 produit(s) disponible(s)
17.92 € HT 21.50 € TTC
Schneider Electric
SCHGV2ME14
Schneider Electric Disjoncteur Moteur Gv2Me 6 à 10 A 3P 3D Déclencheur Magnétothermique
En stock
53 produit(s) disponible(s)
29.70 € HT 35.64 € TTC
24.63 € HT 29.56 € TTC
Schneider Electric
SCHGV2MC02
Schneider Electric Coffret Vide pour Gv2Me Plastronique
En stock
4 produit(s) disponible(s)
16.13 € HT 19.36 € TTC
9.92 € HT 11.90 € TTC
Legrand
LEG069731
Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A
4,9 (22)
En stock
825 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
Schneider Electric
SCHGV2ME07
Schneider Electric Disjoncteur Moteur Gv2Me 1,6 à 2,5 A 3P 3D Déclencheur Magnétothermique
En stock
18 produit(s) disponible(s)
47.14 € HT 56.57 € TTC
29.25 € HT 35.10 € TTC
Les avis clients
Découvrir les 1 avis
Satisfait
Livraison rapide et matériel conforme. Fonctionne parfaitement.
Serge B, le 08/12/2016 à 13:53
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 78,2 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 14 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 230 V |
| Tension de fonctionnement normale | 230 V |
| Réglage de courant du déclencheur de surcharge | 14 A |
| Réglage de courant du déclencheur de surcharge | 14 A |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton-poussoir |
| Technique de déclenchement | Thermomagnétique |
| Puissance de fonctionnement nominale, ca-3, 230 v | 3 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 170 A |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
