Démarreur-Ralentisseur Progressif 6A 110 480V
Démarreur-Ralentisseur Progressif 6A 110 480V
Démarreur-Ralentisseur Progressif 6A 110 480V
Démarreur-Ralentisseur Progressif 6A 110 480V

Photo(s) non contractuelle(s)

Démarreur-Ralentisseur Progressif 6A 110 480V

5,0 (1)

116.31 € HT 139.57 € TTC

Marque Schneider Electric

Référence ATS01N106FT

EAN 3389110667141

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

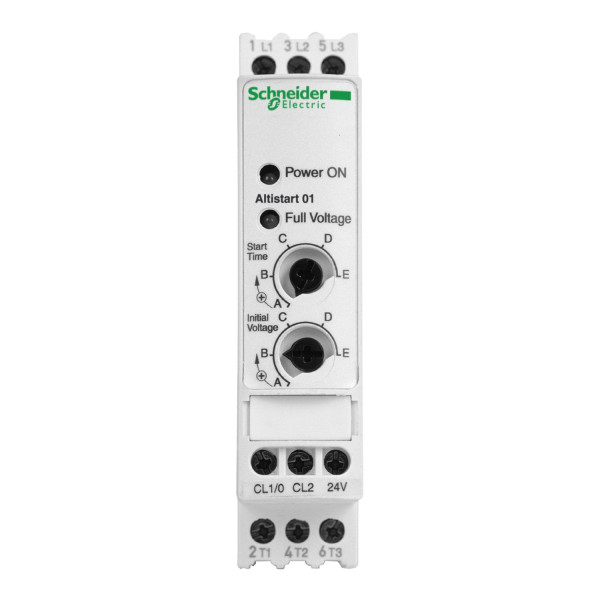

Démarreur-ralentisseur progressif Altistart 01 Schneider Electric

Ce démarreur-ralentisseur progressif Altistart 01, de la marque Schneider Electric, est un dispositif de commande servant à la mise en marche, à distance, d’un moteur électrique. Il permet de déclencher l’allumage d’un moteur, avec une puissance allant de 0,75 à 3 kW. Cet appareil peut également ralentir la vitesse de fonctionnement du moteur. Ce démarreur-ralentisseur est alimenté sous tension de 110 à 480 V, et possède un calibre de 6 A. Il est adapté à tout appareil monté sur un réseau du type AC-3. Ce dispositif est indispensable pour éviter la surcharge ou la surchauffe du moteur électrique.

Les + du produit :

  • Faible consommation de 1 W à pleine charge et à la fin du démarrage
  • Démarre le moteur avec une rampe de tension

Caractéristiques principales :

  • Gamme de produits : Altistart 01
  • Type de produit ou de composant : Démarreur progressif
  • Destination du produit : Asynchronous motors
  • Application spécifique du produit : Machine simple
  • Nom de composant : ATS01
  • Nombre de phases réseau : 3 phases / Monophasé
  • [us] tension d'alimentation : 110...480 V (- 10...10 %)
  • Puissance moteur kw : 3 kW à 400 V 3 phases / 0.75 kW à 230 V 3 phases / 0.75 kW à 230 V monophasé / 1.1 kW à 230 V 3 phases / 2.2 kW à 400 V 3 phases
  • Puissance moteur hp : 1 hp à 230 V 3 phases / 2 hp à 460 V 3 phases / 3 hp à 460 V 3 phases / 0.5 hp à 210 V 3 phases / 1.5 hp à 230 V 3 phases
  • Calibre du démarreur icl : 6 A
  • Catégorie d'emploi : AC-53B conformément à EN/IEC 60947-4-2
  • Consommation électrique : 30 A à charge nominale
  • Type de démarrage : Démarrage avec rampe de tension
  • Puissance dissipée en w : 1 W à pleine charge et à la fin du démarrage / 31 W en phase transitoire

Caractéristiques complémentaires :

  • Variante de construction : Avec dissipateur thermique
  • Fonction disponible : Contournement intégré
  • Limites de la tension d'alimentation : 99...528 V
  • Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
  • Limites de fréquence réseau : 47.5...63 Hz
  • Tension de sortie : <= power supply voltage
  • Tension circuit de commande : 110 V +/- 10 % c.a., 30 mA / 24 V +/- 10 % c.a./c.c., 25 mA / 240 V +/- 10 % c.a., 65 mA
  • Temps de démarrage : 1 s/100 démarrage(s) par heure / 5 s/20 démarrage(s) par heure / Ajustable entre 1 et 5 s
  • Couple de départ : 30 à 80% du couple de démarrage moteur directement connecté sur l'alimentation
  • Courant de sortie tor : 2 A DC-13 / 3 A AC-15
  • Couple de serrage : 0.8 N.m
  • Raccordement électrique : 1 conductor(s) rigide câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour télécommande / 1 conductor(s) rigide câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour circuit de puissance / 2 conductor(s) rigide câble, branchement via connecteur de type à boîtier 1 mm²/AWG 17 pour télécommande / 2 conductor(s) rigide câble, branchement via connecteur de type à boîtier 1 mm²/AWG 17 pour circuit de puissance / 1 conductor(s) souple câbleavec embout de câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour télécommande / 1 conductor(s) souple câbleavec embout de câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour circuit de puissance / 1 conductor(s) souple câblesans embout de câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour télécommande / 1 conductor(s) souple câblesans embout de câble, branchement via connecteur de type à boîtier 2,5 mm²/AWG 14 pour circuit de puissance / 2 conductor(s) souple câbleavec embout de câble, branchement via connecteur de type à boîtier 0,75 mm²/AWG 18 pour télécommande / 2 conductor(s) souple câbleavec embout de câble, branchement via connecteur de type à boîtier 0,75 mm²/AWG 18 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via connecteur de type à boîtier 1 mm²/AWG 17 pour télécommande / 2 conductor(s) souple câblesans embout de câble, branchement via connecteur de type à boîtier 1 mm²/AWG 17 pour circuit de puissance
  • Marquage : CE
  • Position de montage : Vertical +/- 10 degree
  • Hauteur : 100 mm
  • Largeur : 23 mm
  • Profondeur : 100 mm
  • Masse du produit : 0.16 kg

Référence : SCHATS01N106FT (Schneider-Electric)

Ancien produit : Telemecanique ATS01N106FT


Schneider Electric

SCHLH4N106RT7

DEMARREUR 6A 440/480V

Indisponible
Produit abandonné

Ils ont aussi acheté...

Schneider Electric

SCHATS01N112FT

Schneider Electric Démarreur-Ralentisseur Progressif Demarreur 12A 110 480V

5,0 (1)

Non géré en stock
A commander

168.23 € HT 201.88 € TTC

-34%

Schneider Electric

SCHGV2ME10

Schneider Electric Disjoncteur Moteur Gv2Me 4 à 6,3 A 3P 3D Déclencheur Magnétothermique

4,5 (4)

En stock
19 produit(s) disponible(s)

44.90 € HT 53.88 € TTC

29.83 € HT 35.80 € TTC

Schneider Electric

SCHXB4BJ53

Harmony bouton tournant noir Ø22 - à crosse - 3 positions - 2F

Non géré en stock
A commander

21.33 € HT 25.60 € TTC

Schneider Electric

SCHXB4BL73415

Harmony bt-pous Ø22 double touche, ressort de rappel vert + rouge IP66, IP69 K

Non géré en stock
A commander

21.96 € HT 26.35 € TTC

Schneider Electric

SCHNSYEL2510D6

Connexion de masse L250mm 10mm²

Non géré en stock
A commander

9.78 € HT 11.74 € TTC

Soit un total de 97.80 € HT Soit un total de 117.40 € TTC

Les avis clients

Découvrir les 1 avis

Satisfaction sur le fonctionnement du produit

Ce produit a bien répondu à mes attentes. Je l'utilise pour démarrer la pompe de filtration de ma piscine afin d'éviter une surpression trop importante dans le filtre à sable au moment de la mise en route. Par contre, j'ai été surpris de la dimension du produit dans le sens de la profondeur. je n'ai pas vu de dessin à ce sujet. Heureusement que, dans mon cas, le coffret était assez profond!

Jacques C, le 16/09/2013 à 15:50

Caractéristiques techniques

Avec affichage Non
Tension de fonctionnement nominale ue 480,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 240,0 V
Tension d'alimentation de courant nominal us cc 24,0 V
Indice de protection (ip) Ip20
Classe de déclenchement Autre
Courant de fonctionnement nominal ie 40 °c tu 6,0 A
Puissance nominale de moteur triphasé, commutation standard, à 230 v 0,75 kW
Puissance nominale de moteur triphasé, commutation standard, à 400 v 2,2 kW
Température ambiante nominale sans déclassement 40,0 °C
Protection intégrée contre les surcharges du moteur Non
Type de tension d'actionnement Ac/dc
Shunt interne Oui
Régulation du couple de rotation Non
Fonction Direction unique
