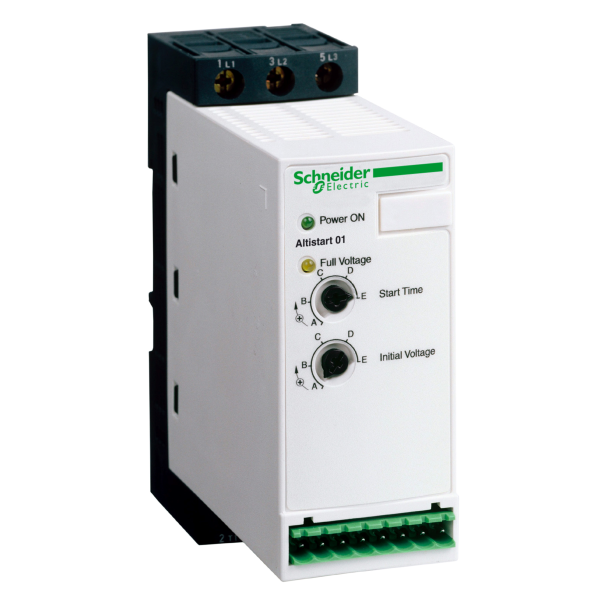

Schneider Electric Démarreur Progressif 9A 110 480V
Schneider Electric Démarreur Progressif 9A 110 480V
Schneider Electric Démarreur Progressif 9A 110 480V

Photo(s) non contractuelle(s)

Schneider Electric Démarreur Progressif 9A 110 480V

142.13 € HT 170.56 € TTC

Marque Schneider Electric

Référence ATS01N109FT

EAN 3389110667158

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Altistart 01
  • Type de produit ou de composant : Démarreur progressif
  • Destination du produit : Asynchronous motors
  • Application spécifique du produit : Machine simple
  • Nom de composant : ATS01
  • Nombre de phases réseau : 3 phases / Monophasé
  • [us] tension d'alimentation : 110...480 V (- 10...10 %)
  • Puissance moteur kw : 4 kW à 400 V 3 phases / 1.1 kW à 230 V monophasé / 1.5 kW à 230 V 3 phases
  • Puissance moteur hp : 1 hp à 210 V 3 phases / 2 hp à 230 V 3 phases / 5 hp à 460 V 3 phases
  • Calibre du démarreur icl : 9 A
  • Catégorie d'emploi : AC-53B conformément à EN/IEC 60947-4-2
  • Consommation électrique : 45 A à charge nominale
  • Type de démarrage : Démarrage avec rampe de tension
  • Puissance dissipée en w : 1 W à pleine charge et à la fin du démarrage / 46 W en phase transitoire
Caractéristiques complémentaires :
  • Variante de construction : Avec dissipateur thermique
  • Fonction disponible : Contournement intégré
  • Limites de la tension d'alimentation : 99...528 V
  • Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
  • Limites de fréquence réseau : 47.5...63 Hz
  • Tension de sortie : <= power supply voltage
  • Tension circuit de commande : 110 V +/- 10 % c.a., 35 mA / 24 V +/- 10 % c.a./c.c., 30 mA / 240 V +/- 10 % c.a., 80 mA
  • Temps de démarrage : 1 s/100 démarrage(s) par heure / 5 s/20 démarrage(s) par heure / Ajustable entre 1 et 5 s
  • Couple de départ : 30 à 80% du couple de démarrage moteur directement connecté sur l'alimentation
  • Courant de sortie tor : 2 A DC-13 / 3 A AC-15
  • Couple de serrage : 0.5 N.m / 1.9...2.5 N.m
  • Raccordement électrique : 1 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) rigide câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) rigide câble, branchement via connecteur à vis 0,5 à 1 mm²/AWG 17 pour télécommande / 1 conductor(s) souple câbleavec embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande / 1 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 10 mm²/AWG 8 pour circuit de puissance / 1 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5 à 2,5 mm²/AWG 14 pour télécommande / 2 conductor(s) souple câbleavec embout de câble, branchement via borne à bride avec vis de 4 mm 1...6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via borne à bride avec vis de 4 mm 1,5 à 6 mm²/AWG 10 pour circuit de puissance / 2 conductor(s) souple câblesans embout de câble, branchement via connecteur à vis 0,5...1,5 mm²/AWG 16 pour télécommande
  • Marquage : CE
  • Position de montage : Vertical +/- 10 degree
  • Hauteur : 124 mm
  • Largeur : 45 mm
  • Profondeur : 131 mm
  • Masse du produit : 0.28 kg
Référence : SCHATS01N109FT (Schneider-Electric)

Ancien produit : Telemecanique ATS01N109FT


Ils ont aussi acheté...

Legrand

LEG037404

Rail EN 60715 symétrique à couper prof. 7,5 mm - L. 2 m

Non géré en stock
A commander

14.24 € HT 17.09 € TTC

Soit un total de 142.40 € HT Soit un total de 170.90 € TTC

Klauke

KLARIS0

Rubans Noir Klauke – Usage Courant Électrique – PVC – Adhésif – 15 mm x 10 m

En stock
110 produit(s) disponible(s)

0.60 € HT 0.72 € TTC

Soit un total de 6.00 € HT Soit un total de 7.20 € TTC

Schneider Electric

SCHLC1D09V7

Schneider Electric Tesys D Contacteur Lc1D 3P Ac3 440V 9A Bobine 400Vca

En stock
3 produit(s) disponible(s)

17.42 € HT 20.90 € TTC

Ebenoid

EBE061006

FUSIBLE GG 10X38 6A

Non géré en stock
A commander

1.10 € HT 1.32 € TTC

Soit un total de 11.00 € HT Soit un total de 13.20 € TTC

Ebenoid

EBE066832

FUSIBLE DOM 10,3X38 32A VOYANT

Non géré en stock
A commander

1.50 € HT 1.80 € TTC

Soit un total de 15.00 € HT Soit un total de 18.00 € TTC

Schneider Electric

SCHNSYPLM32G

Thalassa PLM - coffret PC 310x215x160 - IP66

En stock
2 produit(s) disponible(s)

81.01 € HT 97.21 € TTC

Les avis clients

Caractéristiques techniques

Avec affichage Non
Tension de fonctionnement nominale ue 480,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 240,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 110,0 V
Tension d'alimentation de courant nominal us cc 24,0 V
Indice de protection (ip) Ip20
Classe de déclenchement Autre
Courant de fonctionnement nominal ie 40 °c tu 9,0 A
Puissance nominale de moteur triphasé, commutation standard, à 230 v 1,5 kW
Puissance nominale de moteur triphasé, commutation standard, à 400 v 4,0 kW
Température ambiante nominale sans déclassement 40,0 °C
Protection intégrée contre les surcharges du moteur Non
Type de tension d'actionnement Ac/dc
Shunt interne Oui
Régulation du couple de rotation Non
Fonction Direction unique
