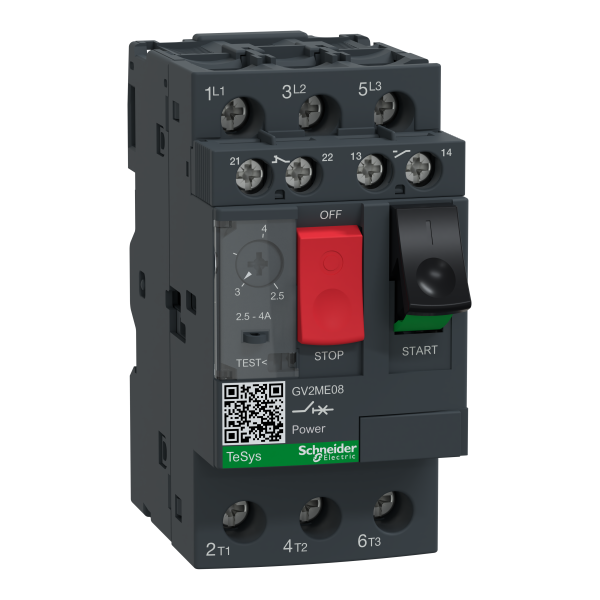

Schneider Electric Disjoncteur Disj.Mot.2,5-4 Plus Add
Schneider Electric Disjoncteur Disj.Mot.2,5-4 Plus Add

Photo(s) non contractuelle(s)

Schneider Electric Disjoncteur Disj.Mot.2,5-4 Plus Add

67.61 € HT 81.13 € TTC

Soit un prix unitaire de 67.61 € HT Soit un prix unitaire de 81.13 € TTC

Soit un total de 1622.64 € HT Soit un total de 1947.12 € TTC

Marque Schneider Electric

Référence GV2ME08AE11TQ

EAN 3389110823189

Emballage : 24

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Nom abrégé d'appareil : GV2ME
  • Type de produit ou de composant : Disjoncteur
  • Application du disjoncteur : Protection moteur
  • Description des pôles : 3P
  • Type de réseau : AC
  • Type de commande : Bouton-poussoir
  • Puissance moteur kw : 3 kW à 690 V AC 50/60 Hz / 1.1 kW à 400/415 V AC 50/60 Hz / 1.5 kW à 400/415 V AC 50/60 Hz / 1.5 kW à 500 V AC 50/60 Hz / 2.2 kW à 500 V AC 50/60 Hz / 2.2 kW à 690 V AC 50/60 Hz
  • In courant assigné d'emploi : 4 A (-20...40 °C) / 4 A (-20...60 °C)
  • Courant de déclenchement magnétique : 51 A
  • Zone de réglage de protection thermique : 2.5...4 A conformément à IEC 60947-4-1
  • Aptitude au sectionnement : Oui conformément à IEC 60947-1 § 7-1-6
  • Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
  • Mode de raccordement : Circuit de puissance : borniers à vis-étrier 2 câble 1.5...6 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Power circuit : screw clamp terminal 2 cable 1...6 mm² - cable stiffness: solid
  • Infos fabricant : Lot de 20
Caractéristiques complémentaires :
  • Fréquence du réseau : 50/60 Hz
  • Mode d'installation : Fixe
  • Support de montage : Platine / Rail
  • Position de montage : Horizontal / Vertical
  • Contacts auxiliaires disponibles sur chaque contacteur : 1F+1O façade
  • Technologie de déclencheur : Thermique-magnétique
  • Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1 § 7-2-1-5-2
  • [ue] tension assignée d'emploi : 600 V AC 50/60 Hz conformément à UL 508 / 690 V AC 50/60 Hz conformément à IEC 60947-2 / 600 V AC 50/60 Hz conformément à CSA C22.2 No 14
  • [ui] tension assignée d'isolement : 600 V AC 50/60 Hz conformément à UL 508 / 690 V AC 50/60 Hz conformément à IEC 60947-2 / 600 V AC 50/60 Hz conformément à CSA C22.2 No 14
  • [ith] courant thermique conventionnel : 4 A conformément à IEC 60947-4-1
  • Fréquence réseau : 50/60 Hz conformément à CSA / 50/60 Hz conformément à UL / 50/60 Hz conformément à CSA C22.2 No 14
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
  • Puissance dissipée par pôle : 2.5 W
  • Durée de vie mécanique : 100000 cycle
  • Durée de vie électrique : 100000 cycle sur AC-3 à 440 V In / 100000 cycle sur AC-3 à 440 V In/2
  • Nombre maximal de commutations : 25 cyc/h
  • Service assigné : Continu conformément à IEC 60947-4-1
  • Couple de serrage : 1.7 N.m - sur borniers à vis-étrier - câble 1...4 mm² / 1.7 N.m - sur borniers à vis-étrier - câble 1...6 mm² / 1.7 N.m - sur borniers à vis-étrier - câble 1.5...6 mm²
  • Pouvoir de coupure : Icu à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu à 690 V AC 50/60 Hz conformément à IEC 60947-2
  • [ics] pouvoir assigné de coupure de service en court-circuit : 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / < 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / < 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / < 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / < 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2
  • Hauteur : 101 mm
  • Largeur : 44.5 mm
  • Profondeur : 78.2 mm
  • Masse du produit : 0.26 kg
Référence : SCHGV2ME08AE11TQ (Schneider-Electric)

Schneider Electric

SCHGV2M08AE11TQ

DISJ.MOT.2,5-4+ADD

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Largeur 45 mm
Hauteur 89 mm
Profondeur 78,2 mm
Puissance de fonctionnement nominale, ac-3, 400 v 1,5 kW
Avec commutateur auxiliaire intégré Oui
Courant permanent nominal (iu) 4 A
Avec déclencheur à sous-tension intégré Non
Nombre de pôles 3
Tension de fonctionnement normale 690 V
Réglage de courant du déclencheur de surcharge 4 A
Réglage de courant du déclencheur de surcharge 2,5 A
Indice de protection (ip) Ip20
Type de raccordement du circuit principal Raccordement à vis
Finition de l'élément d'actionnement Bouton-poussoir
Technique de déclenchement Thermomagnétique
Courant de commutation de court-circuit limite nominal icu à 400 v, ca 100 kA
Sensible à une défaillance de phase Oui
Type de construction de l'appareil Appareil complet installé dans un boîtier
Avec protection thermique Oui
Puissance de fonctionnement nominale, ca-3, 230 v 0,75 kW
Plage de réglage du déclencheur de court-circuit non retardé 51 A
