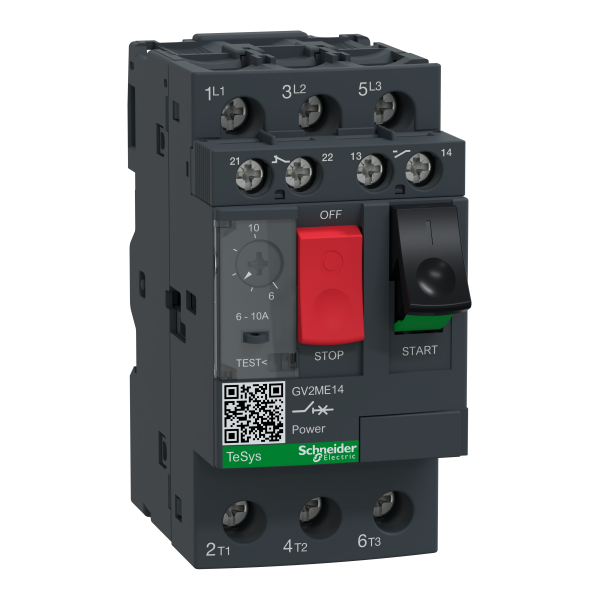

Schneider Electric Disjoncteur Disj.Mot.6-10 Plus Add
68.91 € HT 82.69 € TTC
Soit un prix unitaire de 68.91 € HT Soit un prix unitaire de 82.69 € TTC
Soit un total de 1653.84 € HT Soit un total de 1984.56 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 165 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Type de commande : Bouton-poussoir
- Puissance moteur kw : 3 kW à 400/415 V AC 50/60 Hz / 4 kW à 400/415 V AC 50/60 Hz / 4 kW à 500 V AC 50/60 Hz / 7.5 kW à 690 V AC 50/60 Hz / 5.5 kW à 500 V AC 50/60 Hz / 5.5 kW à 690 V AC 50/60 Hz
- In courant assigné d'emploi : 10 A (-20...40 °C) / 10 A (-20...60 °C)
- Courant de déclenchement magnétique : 138 A
- Zone de réglage de protection thermique : 6...10 A conformément à IEC 60947-4-1
- Aptitude au sectionnement : Oui conformément à IEC 60947-1 § 7-1-6
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Mode de raccordement : Circuit de puissance : borniers à vis-étrier 2 câble 1.5...6 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Power circuit : screw clamp terminal 2 cable 1...6 mm² - cable stiffness: solid
- Infos fabricant : Lot de 20
- Fréquence du réseau : 50/60 Hz
- Mode d'installation : Fixe
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Contacts auxiliaires disponibles sur chaque contacteur : 1F+1O façade
- Technologie de déclencheur : Thermique-magnétique
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1 § 7-2-1-5-2
- [ue] tension assignée d'emploi : 600 V AC 50/60 Hz conformément à UL 508 / 690 V AC 50/60 Hz conformément à IEC 60947-2 / 600 V AC 50/60 Hz conformément à CSA C22.2 No 14
- [ui] tension assignée d'isolement : 600 V AC 50/60 Hz conformément à UL 508 / 690 V AC 50/60 Hz conformément à IEC 60947-2 / 600 V AC 50/60 Hz conformément à CSA C22.2 No 14
- [ith] courant thermique conventionnel : 10 A conformément à IEC 60947-4-1
- Fréquence réseau : 50/60 Hz conformément à CSA / 50/60 Hz conformément à UL / 50/60 Hz conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle sur AC-3 à 440 V In / 100000 cycle sur AC-3 à 440 V In/2
- Nombre maximal de commutations : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier - câble 1...4 mm² / 1.7 N.m - sur borniers à vis-étrier - câble 1...6 mm² / 1.7 N.m - sur borniers à vis-étrier - câble 1.5...6 mm²
- Pouvoir de coupure : Icu à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu à 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / < 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / < 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Hauteur : 101 mm
- Largeur : 44.5 mm
- Profondeur : 78.2 mm
- Masse du produit : 0.26 kg
Caractéristiques techniques
Largeur | 45 mm |
Hauteur | 89 mm |
Profondeur | 78,2 mm |
Puissance de fonctionnement nominale, ac-3, 400 v | 4 kW |
Avec commutateur auxiliaire intégré | Oui |
Courant permanent nominal (iu) | 10 A |
Avec déclencheur à sous-tension intégré | Non |
Nombre de pôles | 3 |
Tension de fonctionnement normale | 0 V |
Tension de fonctionnement normale | 690 V |
Réglage de courant du déclencheur de surcharge | 6 A |
Réglage de courant du déclencheur de surcharge | 10 A |
Indice de protection (ip) | Ip20 |
Type de raccordement du circuit principal | Raccordement à vis |
Finition de l'élément d'actionnement | Bouton-poussoir |
Technique de déclenchement | Thermomagnétique |
Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 100 kA |
Sensible à une défaillance de phase | Oui |
Type de construction de l'appareil | Appareil complet installé dans un boîtier |
Avec protection thermique | Oui |
Puissance de fonctionnement nominale, ca-3, 230 v | 2,2 kW |
Plage de réglage du déclencheur de court-circuit non retardé | 138 A |
