Photo(s) non contractuelle(s)

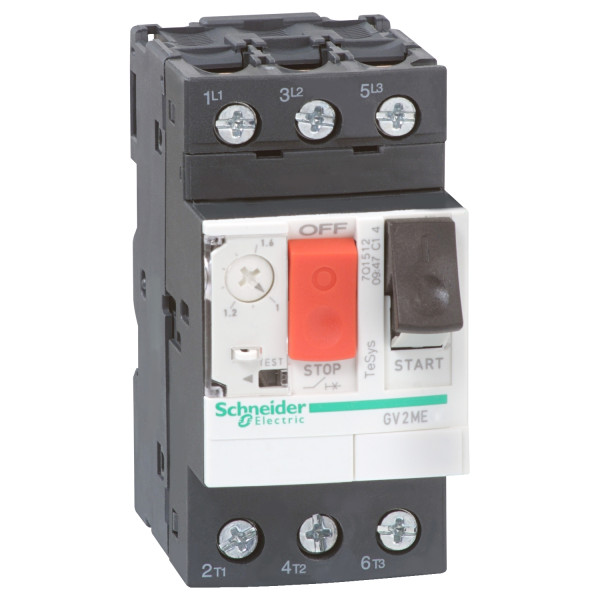

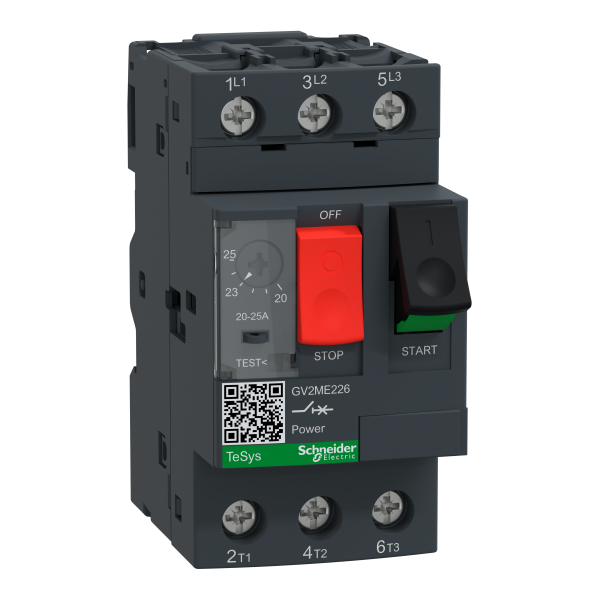

DISJONCTEUR MOTEUR MGTH 20 25 COS FERM
117.75 € HT 141.30 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 282 points de fidélité en achetant ce produit
Schneider Electric
SCHGV1G09
Schneider Electric Mini Bornier
Non géré en stock
A commander
10.96 € HT 13.15 € TTC
Schneider Electric
SCHGV2AF02
Schneider Electric Platine Fix.Gv2M Par Vis
Non géré en stock
A commander
5.60 € HT 6.72 € TTC
Soit un total de 56.00 € HT Soit un total de 67.20 € TTC
Schneider Electric
SCHGV2G05
Schneider Electric Bornier Encliquetable
Non géré en stock
A commander
21.37 € HT 25.64 € TTC
Schneider Electric
SCHGV2G245
Schneider Electric Jdb 63A Tri 2X45 Mm
Non géré en stock
A commander
12.23 € HT 14.68 € TTC
Schneider Electric
SCHGV2G345
Schneider Electric Jdb 63A Tri 3X45 Mm
Non géré en stock
A commander
15.77 € HT 18.92 € TTC
Schneider Electric
SCHGV2G445
Schneider Electric TeSys GV - jeu de barre tripolaire - 63A - 4 dérivations - pas 45 mm
Non géré en stock
A commander
19.01 € HT 22.81 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
15.53 € HT 18.64 € TTC
Schneider Electric
SCHGVAD1010
Schneider Electric Contacteur Auxiliaire 1 F Plus 1 F (Défaut)
En stock
3 produit(s) disponible(s)
13.96 € HT 16.75 € TTC
Schneider Electric
SCHGVAE11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
En stock
51 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
64 produit(s) disponible(s)
4.92 € HT 5.90 € TTC
Schneider Electric
SCHGVAS115
Schneider Electric Déclencheur à émission de courant Gvas 110 à 115 V Ca 50Hz
Non géré en stock
A commander
39.24 € HT 47.09 € TTC
Schneider Electric
SCHGVAS225
Schneider Electric Déclencheur à émission de courant Gvas 220 à 240 V Ca 50 Hz
Non géré en stock
A commander
30.20 € HT 36.24 € TTC
Schneider Electric
SCHGVAS385
Schneider Electric Déclencheur à émission de courant Gvas 380 à 400 V Ca 50Hz
Non géré en stock
A commander
34.84 € HT 41.81 € TTC
Schneider Electric
SCHGVAU115
Schneider Electric Déclencheur à mini de tension Gvau 110 à 115 V Ca 50Hz
Non géré en stock
A commander
51.16 € HT 61.39 € TTC
Schneider Electric
SCHGVAU225
Schneider Electric Déclencheur à mini de tension Gvau 220 à 240 V Ca 50 Hz
5,0 (3)
Non géré en stock
A commander
27.82 € HT 33.38 € TTC
Schneider Electric
SCHGVAU385
Schneider Electric Déclencheur à mini de tension Gvau 380 à 400 V Ca 50Hz
En stock
2 produit(s) disponible(s)
26.57 € HT 31.88 € TTC
Schneider Electric
SCHGVAX225
Schneider Electric Déclencheur à mini de tension Inrs Gvax 220 à 240 V Ca 50 Hz
Non géré en stock
A commander
41.96 € HT 50.35 € TTC
Schneider Electric
SCHGVAX385
Schneider Electric Déclencheur à mini de tension Inrs Gvax 380 à 400 V Ca 50Hz
Offre limitée
3 produit(s) disponible(s)
39.06 € HT 46.87 € TTC
Schneider Electric
SCHLAD31
Schneider Electric Platine Rehausse
Non géré en stock
A commander
3.52 € HT 4.22 € TTC
Soit un total de 35.20 € HT Soit un total de 42.20 € TTC
Schneider Electric
SCHLAD311
Schneider Electric Platine Rehausse
Non géré en stock
A commander
7.45 € HT 8.94 € TTC
Soit un total de 74.50 € HT Soit un total de 89.40 € TTC
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 50 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 15 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 4 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 40 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 20...25 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 327 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 11 kW à 400/415 V AC 50/60 Hz / 15 kW à 500 V AC 50/60 Hz
- Type de commande : Bouton-poussoir
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 25 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Pas de raccordement : 13.5 mm sans épanouisseur
- Mode de raccordement : Bornes à anneau - external diameter : 9.5 mm / Barres- 6 x 9.5 mm
- Couple de serrage : 1.7 N.m - sur bornes à anneau - screw M4 / 1.7 N.m - sur barres - screw M4
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.2 mm
- Masse du produit : 0.26 kg
Ancien produit : Telemecanique GV2ME226
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 78,5 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 11 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 25 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 0 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 20 A |
| Réglage de courant du déclencheur de surcharge | 20 A |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton-poussoir |
| Technique de déclenchement | Thermomagnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Puissance de fonctionnement nominale, ca-3, 230 v | 5,5 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 327 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 327 A |
