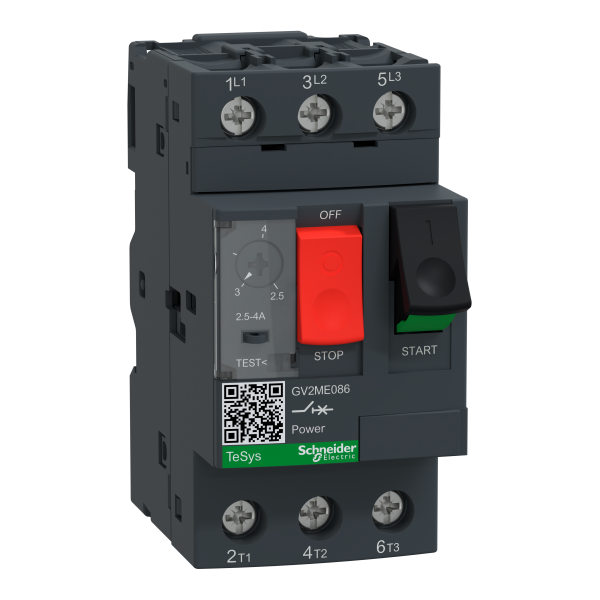

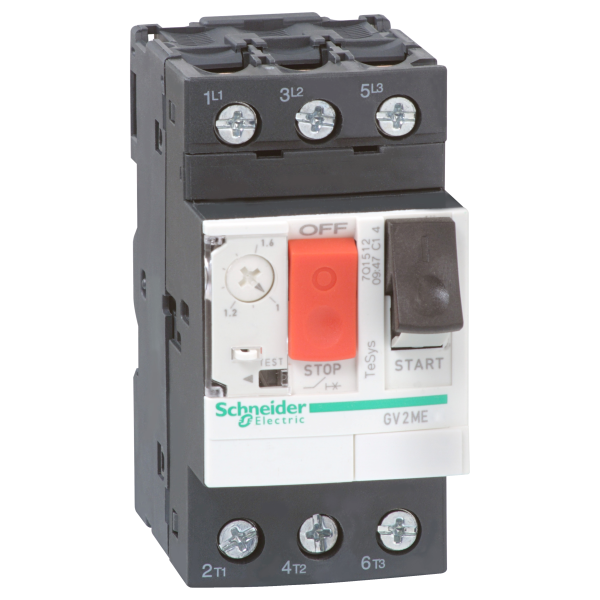

DISJONCTEUR MOTEUR MGTH 2 5 4 COS FERM
65.92 € HT 79.10 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 10-15 jours Délai estimatif
Jusqu'à 158 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2ME
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 2.5...4 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 51 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 3 kW à 690 V AC 50/60 Hz / 1.1 kW à 400/415 V AC 50/60 Hz / 1.5 kW à 400/415 V AC 50/60 Hz / 1.5 kW à 500 V AC 50/60 Hz / 2.2 kW à 500 V AC 50/60 Hz / 2.2 kW à 690 V AC 50/60 Hz
- Type de commande : Bouton-poussoir
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 4 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Pas de raccordement : 13.5 mm sans épanouisseur
- Mode de raccordement : Bornes à anneau - external diameter : 9.5 mm / Barres- 6 x 9.5 mm
- Couple de serrage : 1.7 N.m - sur bornes à anneau - screw M4 / 1.7 N.m - sur barres - screw M4
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78.2 mm
- Masse du produit : 0.26 kg
Ancien produit : Telemecanique GV2ME086
Caractéristiques techniques
| Largeur | 45 mm |
| Hauteur | 89 mm |
| Profondeur | 78,5 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 1,5 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 4 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 0 V |
| Réglage de courant du déclencheur de surcharge | 4 A |
| Réglage de courant du déclencheur de surcharge | 2,5 A |
| Indice de protection (ip) | Ip20 |
| Avec protection thermique | Oui |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton-poussoir |
| Technique de déclenchement | Thermomagnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 100 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Puissance de fonctionnement nominale, ca-3, 230 v | 0,75 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 51 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 51 A |
