DISJONCTEUR MOTEUR MGTH 6  10 COS FERM
DISJONCTEUR MOTEUR MGTH 6  10 COS FERM
DISJONCTEUR MOTEUR MGTH 6  10 COS FERM
DISJONCTEUR MOTEUR MGTH 6  10 COS FERM
DISJONCTEUR MOTEUR MGTH 6  10 COS FERM
DISJONCTEUR MOTEUR MGTH 6  10 COS FERM

Photo(s) non contractuelle(s)

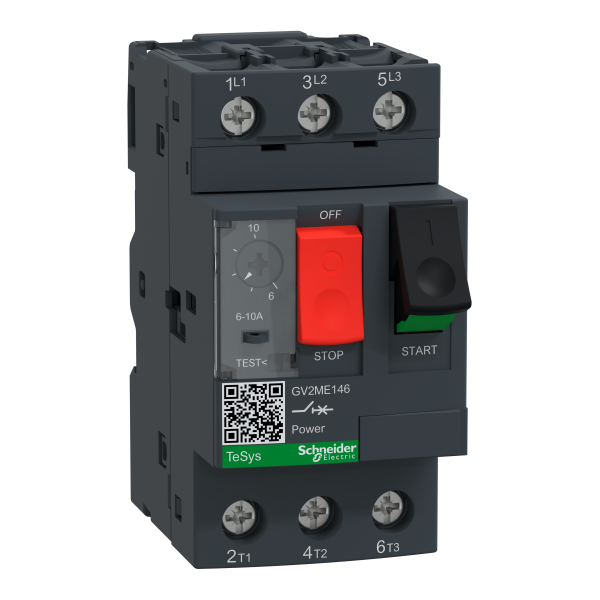

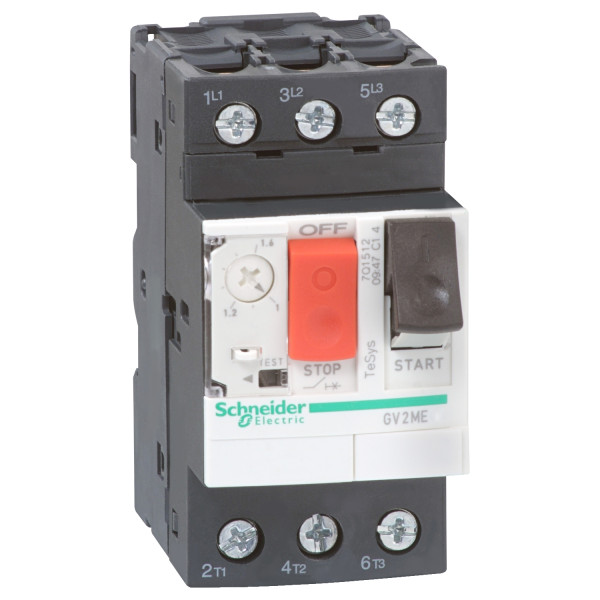

DISJONCTEUR MOTEUR MGTH 6 10 COS FERM

70.67 € HT 84.80 € TTC

Marque Schneider Electric

Référence GV2ME146

EAN 3389110609653

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme : TeSys
  • Product name : TeSys GV2
  • Nom abrégé d'appareil : GV2ME
  • Type de produit ou de composant : Disjoncteur
  • Application du disjoncteur : Protection moteur
  • Description des pôles : 3P
  • Type de réseau : AC
  • Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
  • Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
  • Pouvoir de coupure : Icu = 10 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 3 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 15 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
  • [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,75 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
  • Zone de réglage de protection thermique : 6...10 A
  • Technologie de déclencheur : Thermique-magnétique
  • Courant de déclenchement magnétique : 138 A
Caractéristiques complémentaires :
  • Mode d'installation : Par clips / Par vis
  • Support de montage : Rail
  • Position de montage : Horizontal / Vertical
  • Puissance moteur kw : 3 kW à 400/415 V AC 50/60 Hz / 4 kW à 400/415 V AC 50/60 Hz / 4 kW à 500 V AC 50/60 Hz / 7.5 kW à 690 V AC 50/60 Hz / 5.5 kW à 500 V AC 50/60 Hz / 5.5 kW à 690 V AC 50/60 Hz
  • Type de commande : Bouton-poussoir
  • [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
  • [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
  • [ith] courant thermique conventionnel : 10 A conformément à IEC 60947-4-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
  • Puissance dissipée par pôle : 2.5 W
  • Durée de vie mécanique : 100000 cycle
  • Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
  • Vitesse de commande : 25 cyc/h
  • Service assigné : Continu conformément à IEC 60947-4-1
  • Pas de raccordement : 13.5 mm sans épanouisseur
  • Mode de raccordement : Bornes à anneau - external diameter : 9.5 mm / Barres- 6 x 9.5 mm
  • Couple de serrage : 1.7 N.m - sur bornes à anneau - screw M4 / 1.7 N.m - sur barres - screw M4
  • Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
  • Aptitude au sectionnement : Oui conformément à IEC 60947-1
  • Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
  • Hauteur : 89 mm
  • Largeur : 45 mm
  • Profondeur : 78.2 mm
  • Masse du produit : 0.26 kg
Référence : SCHGV2ME146 (Schneider-Electric)

Ancien produit : Telemecanique GV2ME146

Les avis clients

Caractéristiques techniques

Largeur 45 mm
Hauteur 89 mm
Profondeur 78,2 mm
Puissance de fonctionnement nominale, ac-3, 400 v 4 kW
Avec commutateur auxiliaire intégré Non
Courant permanent nominal (iu) 10 A
Avec déclencheur à sous-tension intégré Non
Nombre de pôles 3
Tension de fonctionnement normale 0 V
Tension de fonctionnement normale 690 V
Réglage de courant du déclencheur de surcharge 10 A
Réglage de courant du déclencheur de surcharge 6 A
Indice de protection (ip) Ip20
Type de raccordement du circuit principal Autre
Finition de l'élément d'actionnement Bouton-poussoir
Technique de déclenchement Thermomagnétique
Courant de commutation de court-circuit limite nominal icu à 400 v, ca 100 kA
Sensible à une défaillance de phase Oui
Type de construction de l'appareil Appareil complet installé dans un boîtier
Avec protection thermique Oui
Puissance de fonctionnement nominale, ca-3, 230 v 2,2 kW
Plage de réglage du déclencheur de court-circuit non retardé 138 A
