Photo(s) non contractuelle(s)
Schneider Electric Disjoncteur Moteur Gv2P 0,25 à 0,4 A 3P 3D Déclencheur Magnétothermique
73.86 € HT 88.63 € TTC
En stock - Il y a 4 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 177 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV2
- Nom abrégé d'appareil : GV2P
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 0.25...0.4 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 5 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 0.09 kW à 400/415 V AC 50/60 Hz
- Type de commande : Bouton rotatif
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 0.4 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2.5 W
- Durée de vie mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Mode de raccordement : Borniers à vis-étrier 2 câble(s) 1...6 mm² - cable stiffness : rigide / Borniers à vis-étrier 2 câble(s) 1.5...6 mm² - cable stiffness : souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.7 N.m - sur borniers à vis-étrier
- Robustesse mécanique : Vibrations 5 Gn, 5...150 Hz conformément à IEC 60068-2-6 / Chocs 30 Gn pour 11 ms conformément à IEC 60068-2-27
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 97 mm
- Masse du produit : 0.35 kg
Ancien produit : Telemecanique GV2P03
Legrand
LEG003659
Legrand Télévariateur Lexic - pour charges incandescentes - 60-600 W - 2 mod
4,6 (5)
En stock
1 produit(s) disponible(s)
60.83 € HT 73.00 € TTC
Dont éco participation : 0.12 €
Legrand
LEG080280
Cadre saillie Legrand Mosaic pour support réf. 802 51 - prof 30 mm - 2 modules
3,0 (1)
En stock
24 produit(s) disponible(s)
2.18 € HT 2.62 € TTC
Legrand
LEG080283
Cadre Legrand Mosaic pour support réf. 802 83 - prof 40 mm - 3x2 mod vertical
5,0 (2)
En stock
11 produit(s) disponible(s)
4.85 € HT 5.82 € TTC
Legrand
LEG050897
Etiquettes (8) pour identification de circuits spécialisés
5,0 (2)
En stock
14 produit(s) disponible(s)
1.65 € HT 1.98 € TTC
Legrand
LEG412501

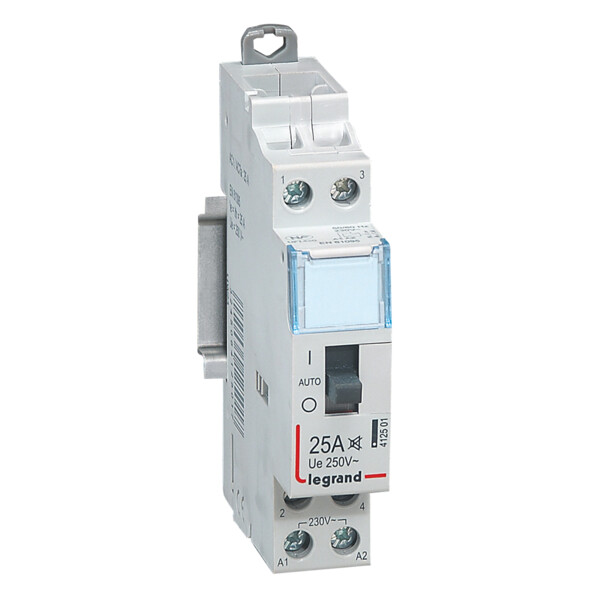

Contacteur domestique silencieux - 230 v~ - 2p - 250 v~/25 a - 2 f
4,8 (19)
En stock
179 produit(s) disponible(s)
39.08 € HT 46.90 € TTC
Legrand
LEG664705
Bouton poussoir simple Legrand Niloé - 6 a - 250 v~ - no-nf - pur
4,3 (6)
Offre limitée
47 produit(s) disponible(s)
7.83 € HT 9.40 € TTC
Caractéristiques techniques
| Largeur | 44,5 mm |
| Hauteur | 89 mm |
| Profondeur | 97 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 0,09 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 0,4 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 0,25 A |
| Réglage de courant du déclencheur de surcharge | 0,4 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Thermomagnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 100 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Oui |
| Puissance de fonctionnement nominale, ca-3, 230 v | 0,06 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 5 A |
