Schneider Electric H Ana 4 In U I 2 Out U I
Schneider Electric H Ana 4 In U I 2 Out U I

Photo(s) non contractuelle(s)

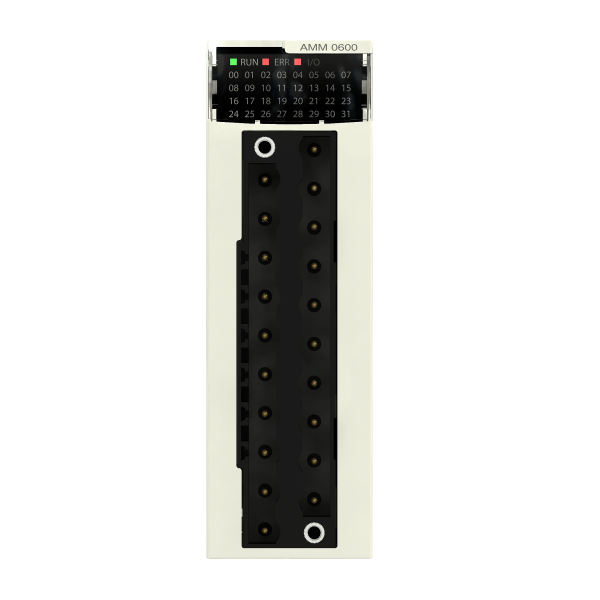

Schneider Electric H Ana 4 In U I 2 Out U I

1037.12 € HT 1244.54 € TTC

Marque Schneider Electric

Référence BMXAMM0600H

EAN 3595864025537

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 102-107 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Plateforme d'automatisme Modicon M340
  • Type de produit ou de composant : Module d'E/S analogiques
  • Application spécifique du produit : Pour environnements sévères
  • Raccordement électrique : 1 connecteur 20 ways
  • Isolation des entrées sorties : Non isolé
  • Niveau d'entrée : Niveau haut
  • Nombre entrées analogiques : 4
  • Type d'entrée analogique : Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V / Tension 0...10 V / Tension 0...5 V / Tension 1...5 V
Caractéristiques complémentaires :
  • Résolution entrées analogiques : 12 bits 0...20 mA / 12 bits 0...5 V / 12 bits 1...5 V / 12 bits 4...20 mA / 13bits 0...10 V / 14 bits +/- 10 V
  • Surcharge admise sur les entrées : +/- 30 mA 0...20 mA / +/- 30 mA 4...20 mA / +/- 30 V +/- 10 V / +/- 30 V 0...10 V / +/- 30 V 0...5 V / +/- 30 V 1...5 V
  • Résistance de conversion interne : 250 Ohm
  • Précision de la résistance interne de conversion : 0,1 % - 15 ppm/°C
  • Type de filtre : Filtrage numérique de premier ordre par le micrologiciel
  • Temps d'un cycle de lecture rapide : 1 ms + 1 ms x nombre de canaux utilisés
  • Temps de cycle nominal de lecture : 5 ms pour 4 canaux
  • Erreur de mesure : 0,25% de l''échelle 0...20 mA 25 °C / 0,25% de l''échelle 4...20 mA 25 °C / <= 0,4 % de dérivation maximale +/- 10 V - 25...70 °C / <= 0,4 % de dérivation maximale 0...10 V - 25...70 °C / <= 0,4 % de dérivation maximale 0...5 V - 25...70 °C / <= 0,4 % de dérivation maximale 1...5 V - 25...70 °C / <= 0,6 %de l'échelle 0...20 mA - 25...70 °C / <= 0,6 %de l'échelle 4...20 mA - 25...70 °C / <= 0,8 % de dérivation maximale +/- 10 V - 25...70 °C / <= 0,8 % de dérivation maximale 0...20 mA - 25...70 °C / <= 0,8 % de dérivation maximale 4...20 mA - 25...70 °C / 0,25% de l''échelle 0...10 V 25 °C / 0,25% de l''échelle 0...5 V 25 °C / 0,25% de l''échelle 1...5 V 25 °C / 0,35 % de l'échelle 0...20 mA 25 °C / 0,35 % de l'échelle 4...20 mA 25 °C / 0,25% de l''échelle +/- 10 V +/- 10 V 25 °C
  • Dérive en température : 100 ppm/°C +/- 10 V / 100 ppm/°C 0...20 mA / 100 ppm/°C 4...20 mA / 30 ppm/°C +/- 10 V / 30 ppm/°C 0...10 V / 30 ppm/°C 0...5 V / 30 ppm/°C 1...5 V / 50 ppm/°C 0...20 mA / 50 ppm/°C 4...20 mA
  • Recalibrage : Calibré en usine sur les sorties / Interne en entrées
  • Tension d'isolement : 1400 V DC between channels and ground / 1400 V DC between channels and bus / 750 V DC between group of I/O channels
  • Niveau de sortie : Niveau haut
  • Nombre sorties analogiques : 2
  • Type de sortie analogique : Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V
  • Résolution sorties analogiques : 11 bits 0...20 mA / 11 bits 4...20 mA / 12 bits +/- 10 V
  • Temps de conversion : <= 2 ms
  • Valeur de conversion maximale : +/- 11,25 V 0...10 V / +/- 11,25 V 0...5 V / +/- 11,25 V 1...5 V / 0...24 mA 0...20 mA / 0...24 mA 4...20 mA / 0...30 mA 0...20 mA / 0...30 mA 4...20 mA / +/- 11,25 V +/- 10 V +/- 10 V
  • Mode de repli : Configurable / Prédéfini
  • Led d'état : 1 LED vert RUN / 1 DEL par canal vert diagnostic du canal / 1 LED rouge ERR / 1 LED rouge E/S
  • Masse du produit : 0.155 kg
  • Consommation électrique : 150 mA à 3,3 V DC / 130 mA à 24 V DC
Référence : SCHBMXAMM0600H (Schneider-Electric)

Les avis clients

Caractéristiques techniques

Hauteur 100,0 mm
Profondeur 150,0 mm
Adapté aux fonctions de sécurité Oui
Nombre d’entrées analogiques 4,0
Nombre de sorties analogiques 2,0
Entrée, courant Oui
Entrée, tension Oui
Entrée, résistance Non
Entrée, thermomètre à résistance Non
Entrée, thermo-élément Non
Signal d'entrée configurable Oui
Sortie, courant Oui
Sortie, tension Oui
Signal de sortie configurable Oui
Résolution des entrées analogiques 14,0 Bit
Résolution des sorties analogiques 12,0 Bit
Finition du raccordement électrique Fiche
Catégorie de protection contre les explosions pour le gaz Autre
Catégorie de protection contre les explosions pour la poussière Autre
Matériel associé (ex ia) Oui
Matériel associé (ex ib) Oui
Catégorie selon en 954-1 1
Niveau de performance selon en iso 13849-1 Sans
Entrées analogiques configurables Oui
Sorties analogiques configurables Non
Sil conformément à iec 61508 Sans
Largeur 32,0 mm
