interrupteur de position XCKS levier à galet réglable 1 O plus 1 F

Photo(s) non contractuelle(s)

interrupteur de position XCKS levier à galet réglable 1 O plus 1 F

45.25 € HT 54.30 € TTC

Marque Telemecanique Sensors

Référence XCKS141H29

EAN 3389110973099

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : OsiSense XC
  • Nom de gamme : Format standard
  • Type de produit ou de composant : Commutateur de fin de course
  • Nom abrégé d'appareil : XCKS
  • Forme du capteur : -
  • Type de carter : Fixe
  • Type de tête : Tête rotative
  • Matière : Plastique
  • Matière du corps : Plastique
  • Matière de la tête : Plastique
  • Mode de fixation : Par le corps
  • Mouvement tête de commande : Tournant
  • Type d'unité de commande : Levier à galet à rappel thermoplastique (longueur variable)
  • Type d'approche : Approche latérale 1 ou 2 sens programmables
  • Entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7...13 mm
  • Nombre de pôles : 2
  • Description des contacts : 1 ''O'' + 1 ''F''
  • Fonctionnement des contacts : À action brusque
Caractéristiques complémentaires :
  • Mouvement d'attaque : Avec came 30°
  • Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
  • Forme d'isolation entre contacts : Zb
  • Type d'enclenchements : 1
  • Ouverture positive : Sans
  • Couple minimal d'actionnement : 0.15 N.m
  • Vitesse d'attaque minimale : 0.01 m/min
  • Vitesse d'attaque maximale : 1.5 m/s
  • Désignation code des contacts : A300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1 appendix A / Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A
  • [ithe] courant thermique d'emploi sous enveloppe : 10 A AC
  • [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
  • Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
  • Protection contre les courts-circuits : 10 A par gG cartouche fusible
  • Durée de vie électrique : 5000000 cycle, DC-13, inductif type de charge, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
  • Durée de vie mécanique : 20000000 cycle
  • Largeur : 40 mm
  • Hauteur : 73 mm
  • Profondeur : 36 mm
  • Masse du produit : 0.155 kg
  • Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Référence : SCHXCKS141H29 (Schneider-Electric)

Ancien produit : Telemecanique XCKS141H29

Ils ont aussi acheté...

Legrand

LEG043100

Détecteur magnétique ouverture de porte- pour alarme intrusion filaire - saillie

5,0 (2)

En stock
3 produit(s) disponible(s)

32.39 € HT 38.87 € TTC

Legrand

LEG078570

Hublot Rouge 2 Modules 230 V pour 0,2 W ou 1 W Mosaic Legrand

En stock
2 produit(s) disponible(s)

44.55 € HT 53.46 € TTC

Schneider Electric

SCHXALD103

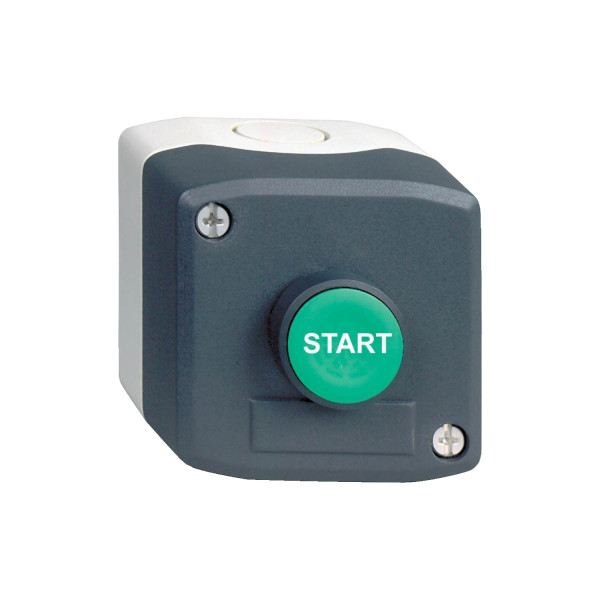

Harmony boite - 1 bouton poussoir vert affleurant Ø22 - 1F - Start

5,0 (1)

Non géré en stock
A commander

34.20 € HT 41.04 € TTC

Schneider Electric

SCHXALD132

Harmony boite - 1 bouton tournant Ø22 à manette - 1F

Non géré en stock
A commander

22.76 € HT 27.31 € TTC

Schneider Electric

SCHXALK178E

Harmony boite jaune 1 arrêt d'urgence rouge Ø40 tourner pour déverrouiller 1F+1O

En stock
25 produit(s) disponible(s)

13.25 € HT 15.90 € TTC

Les avis clients

Caractéristiques techniques

Fonction de commutation Interrupteur à rupture rapide
Courant de fonctionnement nominal ca-15, 230 v 3 A
Courant de fonctionnement nominal ie cc-13, 230 v 0,27 A
Matériau du boîtier/corps Plastique
Adapté aux fonctions de sécurité Oui
Revêtement du boîtier Autre
Avec affichage du statut Non
Finition de l'interface pour communication orientée sur la sécurité Sans
Finition du raccordement électrique Entrée de câble métrique
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Type de construction du boîtier Quader
Indice de protection (ip) Ip65
Manœuvre positive d'ouverture Oui
Finition de l'élément d'actionnement Levier à galet
Type d'interface Sans
Sortie électronique Non
Largeur du capteur 40 mm
Hauteur du capteur 172 mm
Longueur du capteur 57 mm
Fonction de commutation encliquetable Non
Température ambiante en fonctionnement -25 °C
Température ambiante en fonctionnement 70 °C
Nombre de contacts en tant que contacts à ouverture 1
Nombre de contacts en tant que contacts à fermeture 1
Orientation de l'élément d'actionnement Autre
Nombre de contacts auxiliaires orientés sur la sécurité 0
Nombre de contacts en tant qu'inverseurs 0
